- Seite 1 PROZESSAUTOMATION HANDBUCH Funktionale Sicherheit Temperaturmessumformer KFD2-UT2-(Ex)*(-1) ISO9001...
- Seite 2 Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Inhalt Einleitung ........... . . 4 Inhalt des Dokuments . -
Seite 4: Einleitung
Zusätzlich kann die Dokumentation aus folgenden Teilen bestehen, falls zutreffend: • EU-Baumusterprüfbescheinigung • EU-Konformitätserklärung • Konformitätsbescheinigung • Zertifikate • Control Drawings • FMEDA-Report • Assessment-Report • Weitere Dokumente Weitere Informationen zu Produkten mit funktionaler Sicherheit von Pepperl+Fuchs finden Sie im Internet unter www.pepperl-fuchs.com/sil. -
Seite 5: Sicherheitsinformationen
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Einleitung Sicherheitsinformationen Zielgruppe, Personal Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber. Nur Fachpersonal darf die Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des Produkts durchführen. Das Fachpersonal muss die Betriebsanleitung und die weitere Dokumentation gelesen und verstanden haben. Bestimmungsgemäße Verwendung Das Gerät ist nur für eine sachgerechte und bestimmungsgemäße Verwendung zugelassen. -
Seite 6: Verwendete Symbole
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Einleitung Verwendete Symbole Dieses Dokument enthält Symbole zur Kennzeichnung von Warnhinweisen und von informativen Hinweisen. Warnhinweise Sie finden Warnhinweise immer dann, wenn von Ihren Handlungen Gefahren ausgehen können. Beachten Sie unbedingt diese Warnhinweise zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden. -
Seite 7: Produktbeschreibung

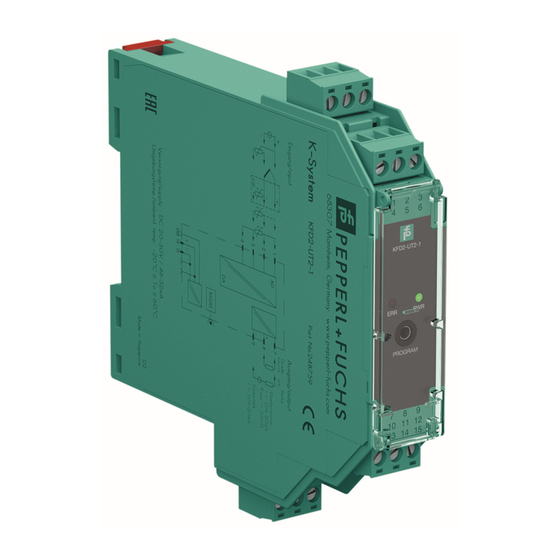

Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Produktbeschreibung Produktbeschreibung Funktion KFD2-UT2-*(-1) Dieser Signaltrenner ermöglicht die galvanische Trennung von Feldstromkreisen und Steuerstromkreisen. Das Gerät formt das Signal eines Widerstandstemperaturmessfühlers, Thermoelementes oder Potenziometers in einen proportionalen Ausgangsstrom um. Das Gerät kann auch als Signal-Splitter konfiguriert werden. Der abziehbare Klemmenblock K-CJC-** steht als Zubehör für die interne Klemmstellenkompensation der Thermoelemente steht zur Verfügung. -
Seite 8: Schnittstellen
Informationen zu den entsprechenden Anschlüssen finden Sie im Datenblatt. Kennzeichnung Pepperl+Fuchs-Gruppe Lilienthalstraße 200, 68307 Mannheim, Deutschland Internet: www.pepperl-fuchs.com KFD2-UT2-1, KFD2-UT2-1-1, KFD2-UT2-2, KFD2-UT2-2-1 Bis SIL 2 KFD2-UT2-Ex1, KFD2-UT2-Ex1-1,KFD2-UT2-Ex2, KFD2-UT2-Ex2-1 Normen und Richtlinien für Funktionale Sicherheit Gerätespezifische Normen und Richtlinien Funktionale Sicherheit... -
Seite 9: Planung
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Planung Planung Systemstruktur 3.1.1 Low Demand Mode (Betriebsart mit niedriger Anforderungsrate) Für Anwendungen, bei denen zwei separate Steuer- oder Regelkreise für den normalen Betrieb und für den sicherheitstechnischen Betrieb realisiert werden, wird in der Regel eine Anforderungsrate für den Sicherheitskreis von weniger als einmal im Jahr angenommen. Prüfen Sie die folgenden relevanten Sicherheitsparameter: •... -
Seite 10: Annahmen
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Planung Annahmen Während der FMEDA wurden folgende Annahmen getroffen: • Die Ausfallrate basiert auf dem Siemens-Standard SN 29500. • Ausfälle während der Konfiguration werden nicht berücksichtigt. • Der Ausgang der Sammelfehlermeldung wird in der FMEDA und in den Berechnungen nicht berücksichtigt. -
Seite 11: Sicherheitsfunktion Und Sicherer Zustand
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Planung Sicherheitsfunktion und sicherer Zustand Sicherheitsfunktion Die Sicherheitsfunktion des Gerätes ist erfüllt, solange der Ausgang das linearisierte Eingangssignal mit einer Toleranz von 2 % wiederholt. Sicherer Zustand Der sichere Zustand ist erreicht, wenn das Ausgangssignal < 4 mA oder > 20 mA ist. Reaktionszeit •... -
Seite 12: Sicherheitskennwerte
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Planung Sicherheitskennwerte Die folgenden Tabellen enthalten keinen SFF-Wert, da dieser Wert unter Berücksichtigung des angeschlossenen Feldgerätes berechnet werden muss. KFD2-UT2-(Ex)*(-1) Parameter Kennwerte Beurteilungstyp FMEDA-Report mit Bewertung der Betriebsbewährung Gerätetyp Betriebsart Low Demand Mode Sicherheitsfunktion Übertragung des Analogsignals 0 (nach IEC/EN 61511) 0 FIT ... -
Seite 13: Gebrauchsdauer
Nach DIN EN 61508-2:2011 Anmerkung N3 können geeignete Maßnahmen des Herstellers und des Anlagenbetreibers die Gebrauchsdauer verlängern. Unserer Erfahrung nach kann die Gebrauchsdauer eines Produkts von Pepperl+Fuchs länger sein, wenn die Umgebungsbedingungen eine lange Gebrauchsdauer unterstützen, z. B. wenn die Umgebungstemperatur deutlich unter 60 °C liegt. -
Seite 14: Montage Und Installation
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Montage und Installation Montage und Installation Gerät montieren und installieren 1. Beachten Sie die Sicherheitshinweise in der Betriebsanleitung. 2. Beachten Sie die Informationen im Handbuch. 3. Beachten Sie die Anforderungen an den Sicherheitskreis. 4. Schützen Sie das Gerät gegen Manipulationen. Montieren Sie das Gerät z. -
Seite 15: Betrieb
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb Betrieb Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Wenn der Sicherheitskreis außer Betrieb genommen wird, ist die Sicherheitsfunktion nicht mehr gewährleistet. • Deaktivieren Sie nicht das Gerät. • Umgehen Sie nicht die Sicherheitsfunktion. • Reparieren, verändern oder manipulieren Sie nicht das Gerät. Gerät betreiben 1. -
Seite 16: Ablauf Der Wiederholungsprüfung Für Kfd2-Ut2-(Ex)*(-1)
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb Ablauf der Wiederholungsprüfung für KFD2-UT2-(Ex)*(-1) Führen Sie die Wiederholungsprüfung mit der derselben Konfiguration durch, die Sie auch in der Anwendung verwenden. Ersetzen Sie den Sensor durch einen Sensor-Simulator oder einen Kalibrator. Prüfen Sie die Sicherheitsfunktion am Eingang, der so konfiguriert sein muss, dass am Ausgang die Werte 4 mA, 12 mA, 20 mA ausgegeben werden. -
Seite 17: Thermoelement-Eingang (Tc)
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb 5.2.1 Thermoelement-Eingang (TC) Multimeter KFD2-UT2-Ex2 (mA) Sim. Multimeter 110Ω (mA) Sim. 110Ω Fault Versorgung + 24 V DC- Versorgung I supply Versorgung Zone 0, 1, 2 Zone 2 Div. 1, 2 Versorgung - Div. 2 Abbildung 5.1 Aufbau Wiederholungsprüfung für KFD2-UT2-(Ex)*(-1) mit Thermoelement-Eingang (TC) Verwendung in Zone 0, 1, 2/Div. -
Seite 18: Wiederholungsprüfung Für Externe Klemmstellenkompensation
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb 8. Entfernen Sie den Festwiderstand. Prüfen Sie, ob ein Leitungsbruch der Klemmstellenkompensation erkannt wird. Die rote LED blinkt. Das Ausgangsverhalten hängt im Fehlerfall von der Gerätekonfiguration ab. 9. Verursachen Sie einen Kurzschluss zwischen den Anschlussklemmen 2 und 3 (Kanal I) und zwischen den Anschlussklemmen 5 und 6 (Kanal II). -
Seite 19: Widerstandsthermometer-Eingang (Rtd)
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb 5.2.2 Widerstandsthermometer-Eingang (RTD) Multimeter KFD2-UT2-Ex2 (mA) Multimeter (mA) Fault Versorgung + 24 V DC- Versorgung Zone 0, 1, 2 I supply Versorgung Zone 2 Div. 1, 2 Versorgung - Div. 2 Abbildung 5.2 Aufbau Wiederholungsprüfung für KFD2-UT2-(Ex)*(-1) mit Widerstandsthermometer- Eingang (RTD) Verwendung in Zone 0, 1, 2/Div. - Seite 20 Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb 6. Entfernen Sie den RTD-Simulator. Prüfen Sie, ob ein Leitungsbruch erkannt wird. Die rote LED blinkt. Das Ausgangsverhalten hängt im Fehlerfall von der Gerätekonfiguration ab. 7. Setzen Sie das Gerät nach der Prüfung auf die ursprünglichen Einstellungen zurück.
- Seite 21 Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb 5.2.3 Spannungseingang (mV) Multimeter KFD2-UT2-Ex2 (mA) Multimeter (mA) Fault Versorgung + 24 V DC- Versorgung Zone 0, 1, 2 I supply Versorgung Zone 2 Div. 1, 2 Versorgung - Div. 2 Abbildung 5.3 Aufbau Wiederholungsprüfung für KFD2-UT2-(Ex)*(-1) mit Spannungseingang (mV) Verwendung in Zone 0, 1, 2/Div.
- Seite 22 Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb 5.2.4 Potenziometereingang Multimeter KFD2-UT2-Ex2 (mA) 50 % 100 % Multimeter (mA) Fault Versorgung + 24 V DC- Versorgung Zone 0, 1, 2 I supply Versorgung Zone 2 Div. 1, 2 Versorgung - Div. 2 Abbildung 5.4 Aufbau Wiederholungsprüfung für KFD2-UT2-(Ex)*(-1) mit Potenziometereingang Verwendung in Zone 0, 1, 2/Div.
-
Seite 23: Wiederholungsprüfung Für Den Ausgang Als Stromsenke
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Betrieb Wiederholungsprüfung für den Ausgang als Stromsenke Die Kriterien für eine erfolgreiche Wiederholungsprüfung, die für den Ausgang als Stromquelle angegeben sind, gelten auch für den Ausgang als Stromsenke. Zusätzlich zum oben beschriebenen Testaufbau muss am Ausgang eine Spannungsquelle angeschlossen werden, die die ursprüngliche Anwendung simuliert. -
Seite 24: Wartung Und Reparatur
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Wartung und Reparatur Wartung und Reparatur Gefahr! Lebensgefahr durch fehlende Sicherheitsfunktion Veränderungen am Gerät oder ein Defekt des Geräts können zum Ausfall des Geräts führen. Die Funktion des Geräts und des Sicherheitskreises ist nicht mehr gewährleistet. Reparieren, verändern oder manipulieren Sie nicht das Gerät. Gerät warten, reparieren oder austauschen Im Fall einer Wartung, Reparatur oder eines Austausches des Geräts gehen Sie wie folgt vor: 1. -
Seite 25: Abkürzungsverzeichnis
Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Abkürzungsverzeichnis Abkürzungsverzeichnis Emergency Shutdown (Notabschaltung) Failure In Time (Ausfälle pro Zeit) in 10 FMEDA Failure Mode, Effects, and Diagnostics Analysis (Ausfallarten-, Ausfalleinfluss- und Ausfallaufdeckungsanalyse) Wahrscheinlichkeit eines sicheren Ausfalls Wahrscheinlichkeit eines gefahrbringenden erkannten Ausfalls Wahrscheinlichkeit eines gefahrbringenden unerkannten Ausfalls ... - Seite 26 Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Notizen...
- Seite 27 Funktionale Sicherheit KFD2-UT2-(Ex)*(-1) Notizen...
- Seite 28 PROZESSAUTOMATION – PROTECTING YOUR PROCESS Zentrale weltweit Pepperl+Fuchs-Gruppe 68307 Mannheim · Germany Tel. +49 621 776-0 E-mail: info@de.pepperl-fuchs.com Ihren Ansprechpartner vor Ort finden Sie unter www.pepperl-fuchs.com/contact www.pepperl-fuchs.com Änderungen vorbehalten DOCT-6554 Copyright PEPPERL+FUCHS • Printed in Germany 10/2019...
