Installation
Störeinflüsse
Elektromagnetische Felder können den Kommunikationspfad stören.

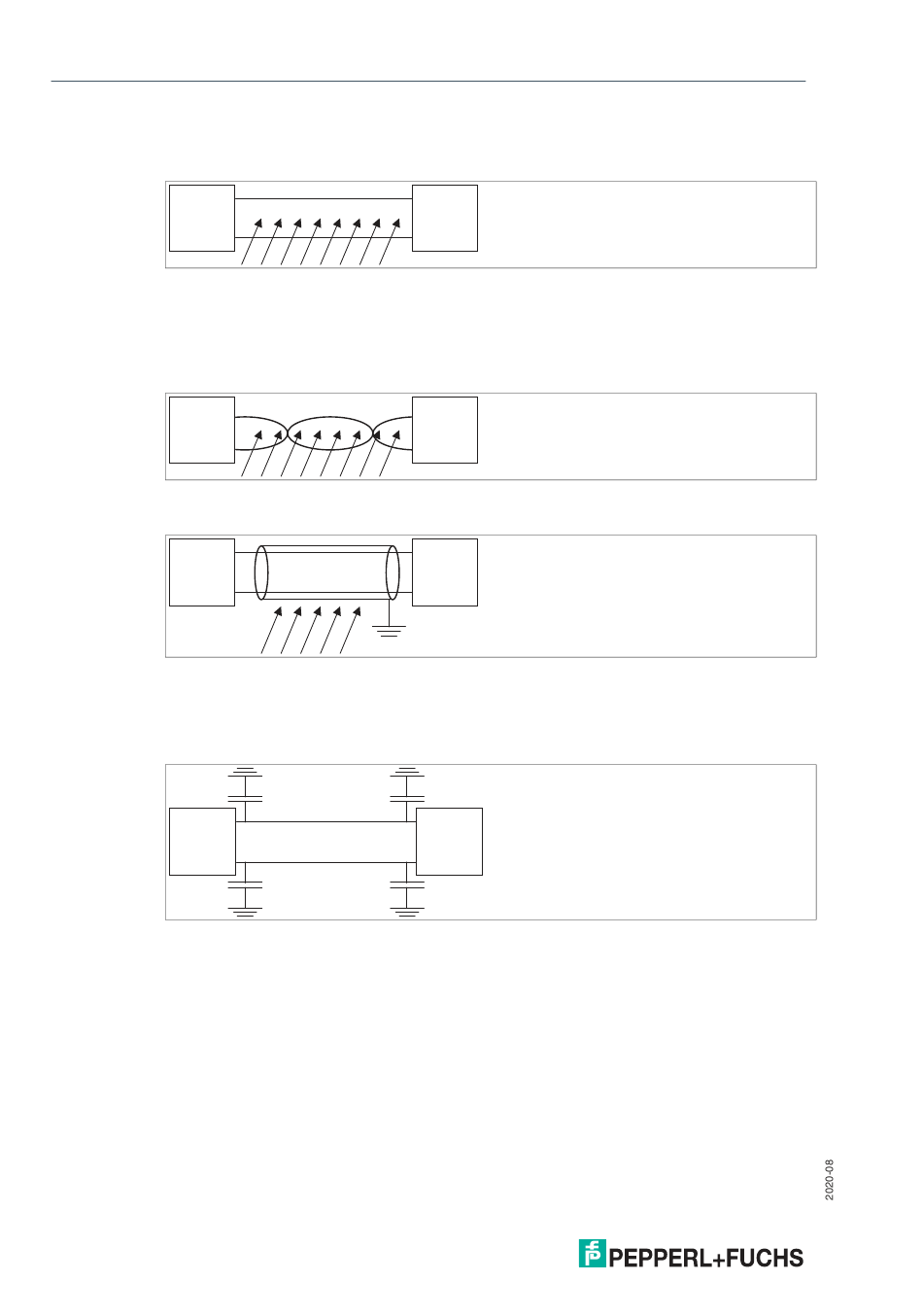

Abbildung 3.16Störsignale durch Induktion in parallelen Leitern
Twisted-Pair-Kabel reduzieren den Einfluss dieser Störfelder bereits deutlich, besonders im
Vergleich zu Kabeln mit parallelen Adern. Die Richtung der aufgenommenen Störfelder in
einem Twisted-Pair-Kabel kehrt sich in kurzen Abständen um. Damit heben sich die einge-
streuten Störungen praktisch auf, während sie bei parallelen Adern auf der gesamten Fläche
aktiv sind.
Abbildung 3.17Reduzierte Aufnahme von Störsignalen in Twisted-Pair-Kabel
Eine Abschirmung hält die Störsignale vom Kommunikationspfad fern.
Abbildung 3.18Abschirmung verhindert die Aufnahme von Störfeldern
EMV-Filter werden in vielen Geräten eingesetzt, um Störungen gegen Erde abzuleiten. Aus
Gründen der Symmetrie sind alle Leitungen mit einer entsprechenden Kapazität beaufschlagt.
Kapazitiv eingekoppelte hochfrequente Störungen heben sich durch die Symmetrie praktisch
auf.
Abbildung 3.19EMV-Filter in Signalpfaden
Das gleiche gilt für galvanisch getrennte Signale. Jedoch können Netzwerke, die durch mehr-
kanalige Systeme ohne Trennung entstehen, zu unerwarteten Ergebnissen führen. Dies liegt
daran, dass die Filterkondensatoren je nach Konstellation sogar parallel laufen können. Um
eventuelle Störsignale zu beheben, trennen Sie die Kanäle.
