Trennung zw. eigensicheren und nicht eigensicheren E/A-Modulen
Die Trennwand wird auf dem Backplane zwischen E/A-Modulen mit eigensicheren Stromkrei-
sen und E/A-Modulen mit nicht eigensicheren Stromkreisen befestigt, um ein Fadenmaß von
50 mm zwischen eigensicheren Stromkreisen und anderen Stromkreisen zu gewährleisten. Die
Trennwand kann sowohl auf Backplanes mit Beschriftungsträger als auch auf Backplanes
ohne Beschriftungsträger befestigt werden, siehe Kapitel 3.5.

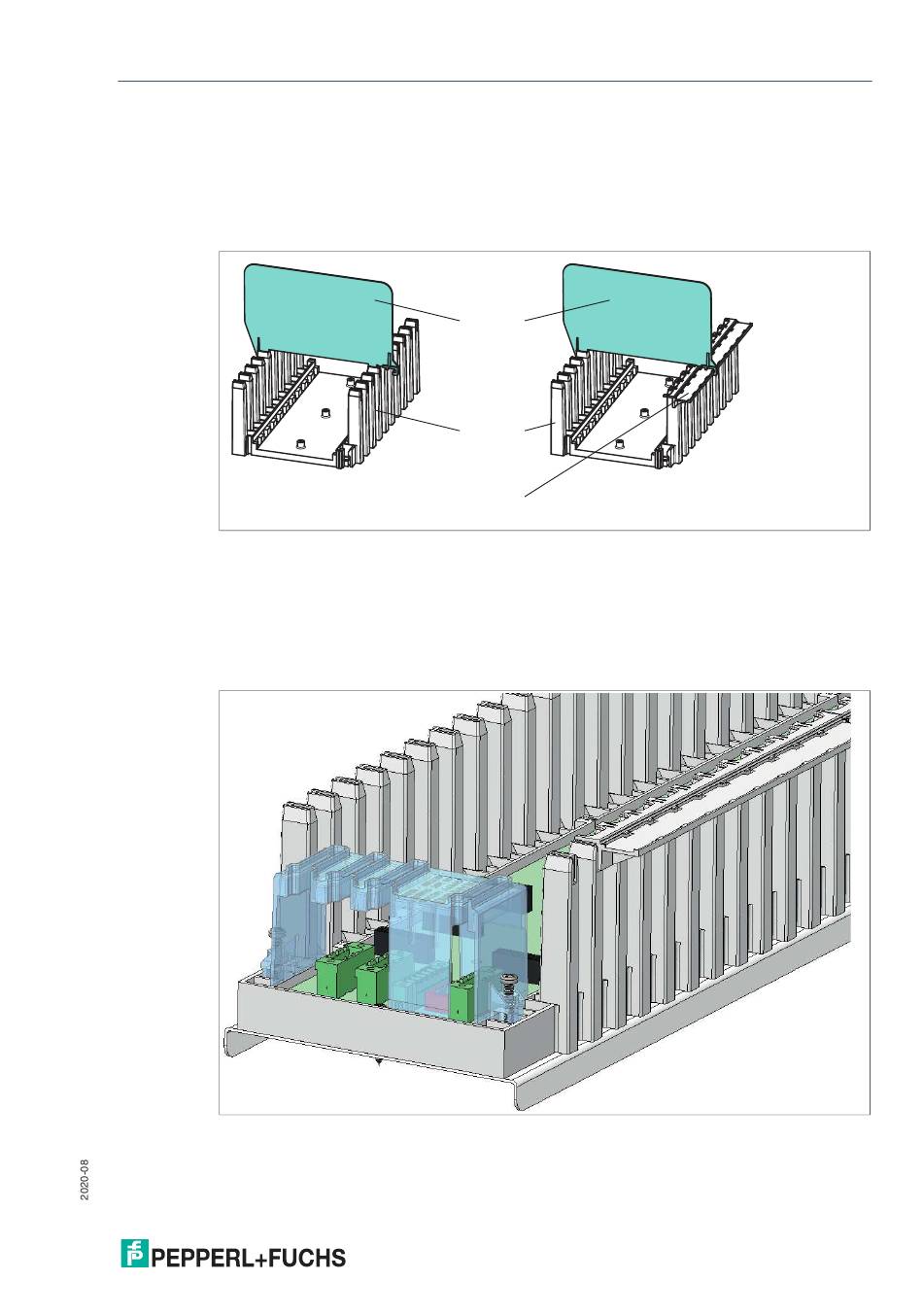

Abbildung 2.27Trennwand LB9182A
2.6.4
Schalter-Schutzabdeckung LB9181
Die Schalter-Schutzabdeckung dient zum Schutz der Schalter und Verkabelung auf der Back-
plane gegen versehentlichen Eingreifen.
Die Schalter-Schutzabdeckung wird über die Anschlüsse auf der rechten Seite der Backplane
gesteckt und mithilfe der beiden Schrauben festgeschraubt.
Abbildung 2.28Schalter-Schutzabdeckung
Trennwand
Backplane
Beschriftungsträger
