(11) Blinkrelais, Blinkerschalterrelais und Rundumleuchtenrelais

Blinkrelais, Blinkerschalterrelais und Rundumleuchtenrelais

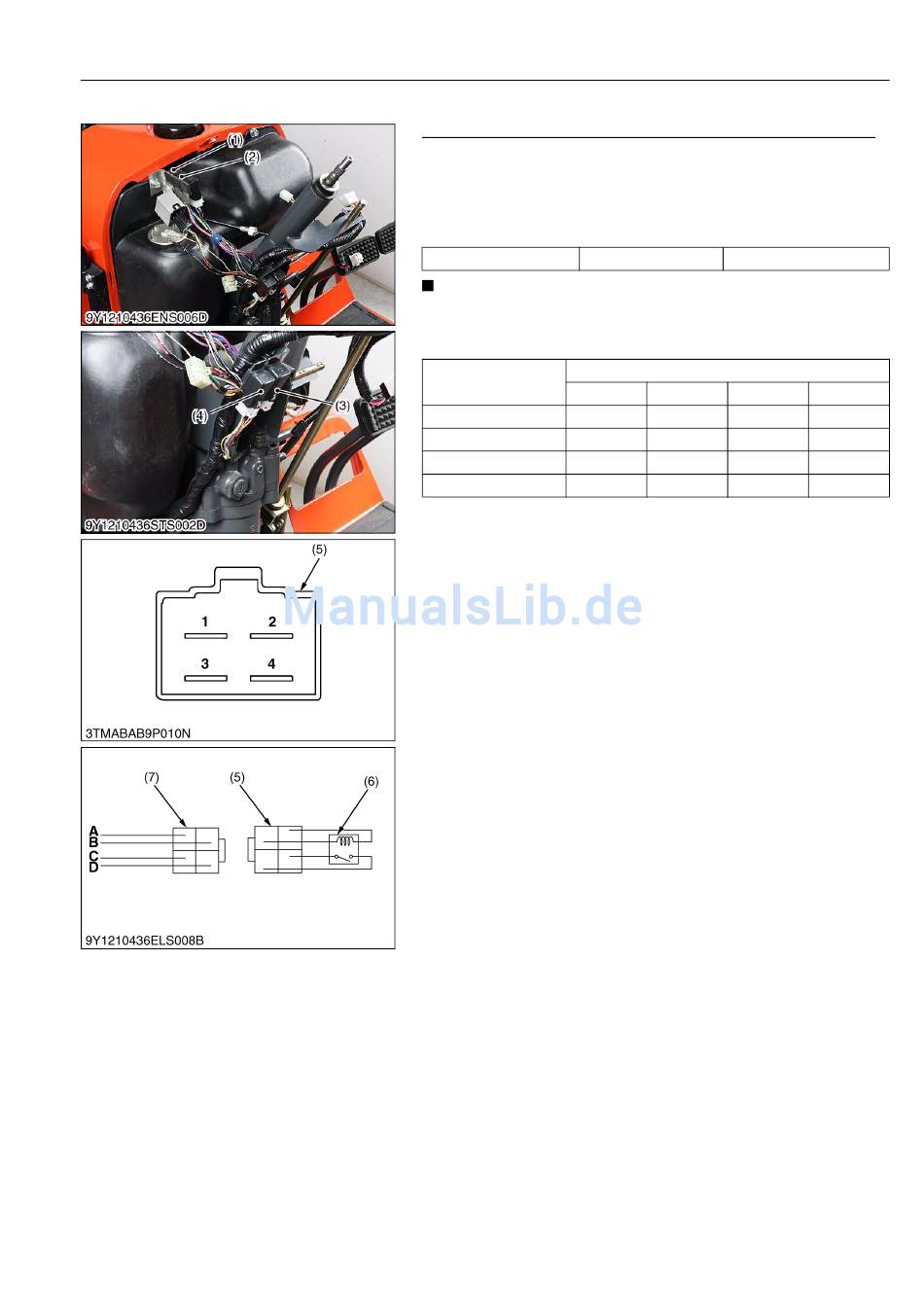

1. Die Instrumententafel öffnen und das Blinkrelais ausbauen.
2. Batteriespannung an die Klemme 2 und die Klemme 4 legen
und auf Durchgang zwischen der Klemme 1 und der Klemme 3
prüfen.
3. Wenn nicht 0 Ω gemessen wird, das Blinkrelais austauschen.
Widerstand Klemme 1 – Klemme 3
HINWEIS
• Die Anordnung der Relais kann anders als abgebildet sein.
Die Funktion eines Relais ist an der Farbe seines
Kabelbaums zu erkennen.
Kabelbaumstecker
Blinkrelais links 0,5 W/L
Blinkrelais rechts 0,5 W/L
Blinkschalterrelais 0,5 B
Rundumleuchtenrelais 0,5 W/B
(1) Blinkschalterrelais
(2) Rundumleuchtenrelais
(3) Rundumleuchtenrelais
(4) Blinkrelais
9-S21
ELEKTRISCHES SYSTEM
0 Ω
Kabelfarbe
1 2 3
0,85 R/G 0,85 P
0,85 R/G 0,85 G/Or
0,5 R/Y 1,25 YG
2 R/L 2 LB
(5) Stecker (Relais)
(6) Relais
(7) Stecker (Kabelbaum)
