B2420, WSM
(3) Relais
Relais

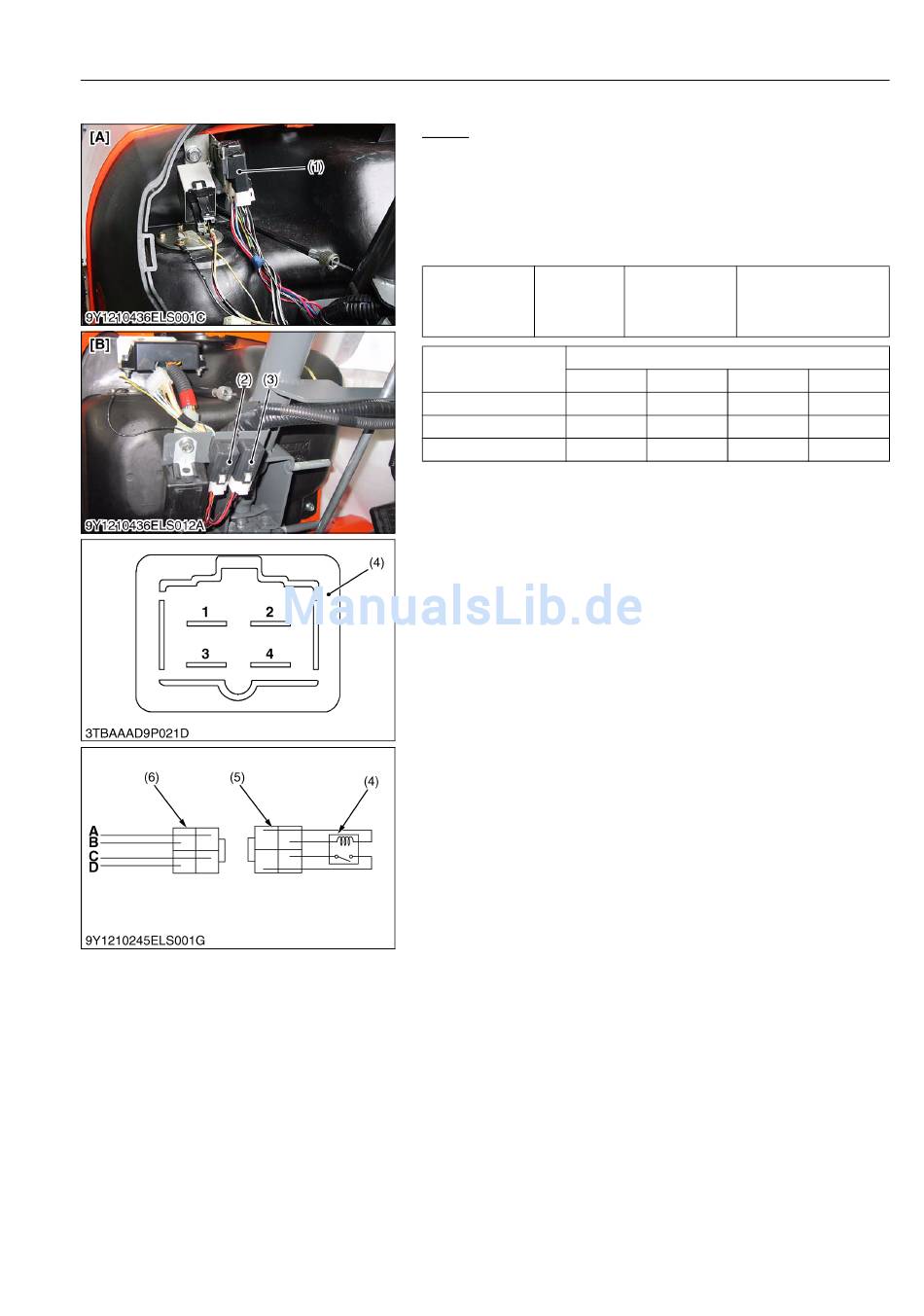

1. Die Instrumententafel und das Anlasserrelais (1) ausbauen.
2. Batteriespannung an die Klemme 2 und die Klemme 4 legen
und auf Durchgang zwischen der Klemme 1 und der Klemme 3
prüfen.
3. Wenn nicht 0 Ω gemessen wird, das Anlasserrelais (1)
austauschen.
Klemme 1 –
Widerstand
Klemme 3
Kabelbaumstecker
Anlasserrelais
2 B/W
Relais
0,5 W
Zündabschaltrelais
2 R/B
(1) Anlasserrelais
(2) Relais
(3) Zündabschaltrelais
(4) Relais
(5) Stecker (Kabelbaum)
(5) Stecker (Relais)
9-S11
ELEKTRISCHES SYSTEM
Batteriespannun
g zwischen
0 Ω
Klemme 2 und
Klemme 4
Kabelfarbe
1
2
3
2 B/W
0,5 B/R
0,5 W/R
0,5 W
2 B/W
0,5 B/R
1 bis 4: Klemmen
[A] Modell ohne Sitzschalter (OPC)
[B] Modell mit Sitzschalter (OPC)
9Y1210436ELS0077DE0
KiSC issued 07, 2012 A
4
0,5 B/W
0,5 W/R
0,5 B
