10.4.8 Schaltplan mit Steuerungssicherung (38–48 kW)

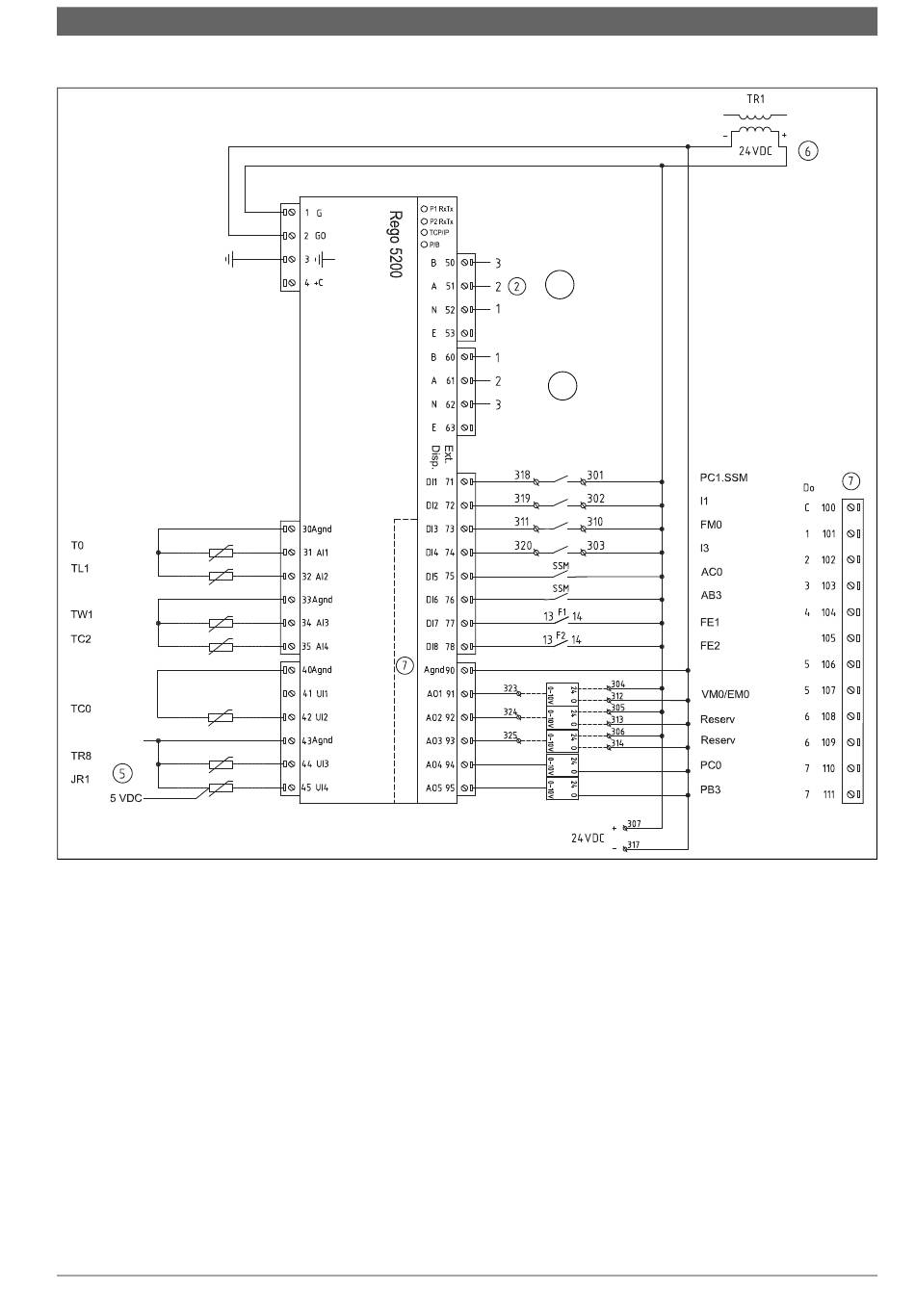

Bild 43 Schaltplan mit Steuerungssicherung (38–48 kW)
[PC1.SSM] Sammelalarm Heizkörperumwälzpumpe
[I1] EVU 1/externe Regelung 1
[FM0] Alarm Zuheizer
[I3] EVU 2/Sammelalarm externe Regelung
[AC0] Sammelalarm Heizkreispumpe
[AB3] Sammelalarm Solekreispumpe
[VM0/EM0] Mischer für Zuheizer, Heizkörper/Leistungsrege-
lung des Elektro-Heizkessels mit Mischer
[FE1] Steuerungssicherung Kompressor 1
[FE2] Steuerungssicherung Kompressor 2
[PC0] Heizkreispumpe
[PB3] Solekreispumpe
[T0] Vorlauffühler
[TL1] Außenfühler
[TW1] Warmwasserbereiter
[TC2] Pufferspeicher-/Kesseltemperatur
[TC1] Vorlauftemperatur hinter Elektro-Heizkessel/Kes-
seltemperatur
[TC0] Rücklauftemperatur zur Wärmepumpe
[TR8] Temperatur der Kältemittelleitung hinter dem Eco-
Supraeco T - 6721824517 (2020/09)
A
B
nomiser
[JR1] Kondensationsdruck 0–5 V
[2] Interne Kommunikation (FVS, Stromzähler)
[5] 5 V DC von TR3
[A] Interne Kommunikation (Modbus/RS485, Master)
[B] Kommunikationszubehör, Kaskade
