LB-Remote-I/O-System
Installation
3.11
DMS-Messungen
Die E/A-Module LB4101* und LB5*02* können für DMS-Messungen zusammengeschaltet
werden. Verwenden Sie den Analogausgang LB4101*, um einen Konstantstrom zu bilden und
den Messeingang des Temperatureingangs LB5*02*, um das Millivoltsignal der entstehenden
Brückenspannung zu verarbeiten.
Für die Brückenspeisung einer 350 -Brücke eignet sich ein Konstantstrom von 20 mA. Es ent-
steht eine Brückenspannung von 7 V. Bei einer Empfindlichkeit der Brücke von 2 mV/V entsteht
eine Spannung von 14 mV bei Volllast.
E/A-Module für DMS-Messung konfigurieren
1.
Setzen Sie entweder den Betriebsmode des Analogausgangs LB4101* auf Simulation und
wählen Sie als Simulationswert 20 mA, oder setzen Sie einen Festwert von 20 mA über den
Feldbus.
2.
Stellen Sie den Temperatureingang LB5*02* auf Millivolt-Messung mV ein.
3.
Schalten Sie die Vergleichsstelle des Temperatureingangs LB5*02* ab, indem Sie die
Thermostat-Temperatur der externen Vergleichsstelle auf 0 °C einstellen.

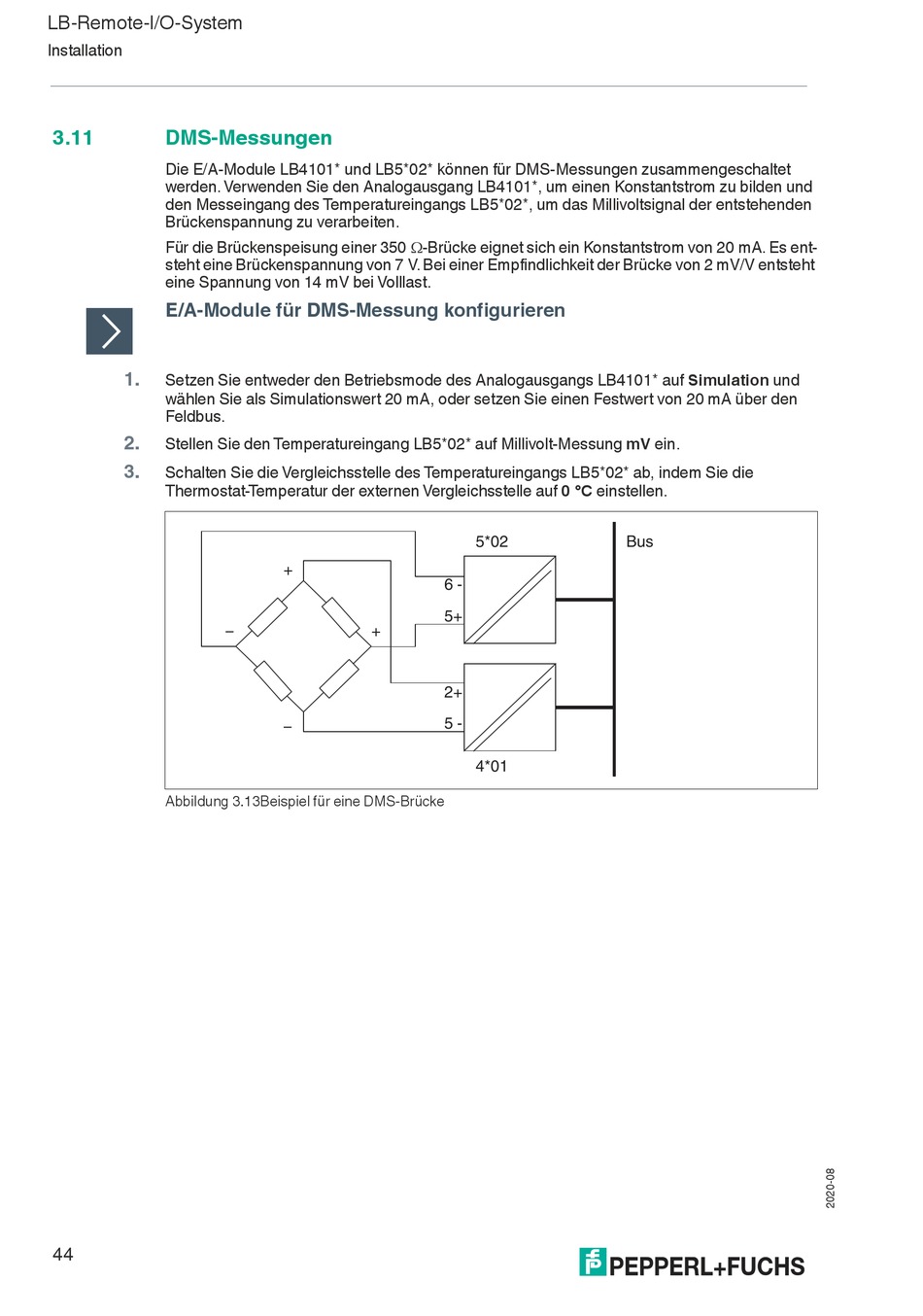

Abbildung 3.13Beispiel für eine DMS-Brücke
44
+
–
+
–
5*02
6 -
5+
2+
5 -
4*01
Bus
