LB-Remote-I/O-System
Installation

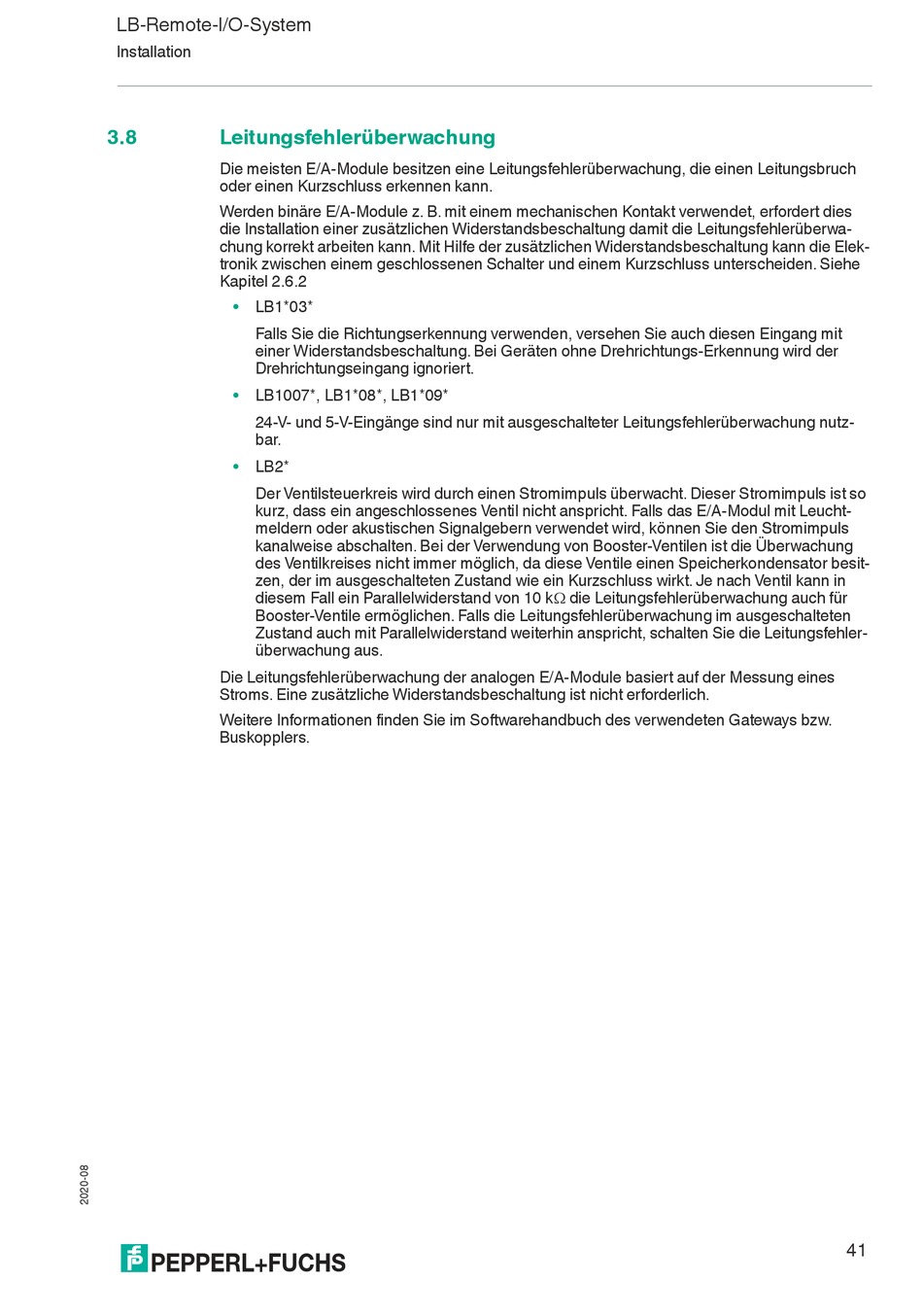

3.8
Leitungsfehlerüberwachung
Die meisten E/A-Module besitzen eine Leitungsfehlerüberwachung, die einen Leitungsbruch
oder einen Kurzschluss erkennen kann.
Werden binäre E/A-Module z. B. mit einem mechanischen Kontakt verwendet, erfordert dies
die Installation einer zusätzlichen Widerstandsbeschaltung damit die Leitungsfehlerüberwa-
chung korrekt arbeiten kann. Mit Hilfe der zusätzlichen Widerstandsbeschaltung kann die Elek-
tronik zwischen einem geschlossenen Schalter und einem Kurzschluss unterscheiden. Siehe
Kapitel 2.6.2
•
LB1*03*
Falls Sie die Richtungserkennung verwenden, versehen Sie auch diesen Eingang mit
einer Widerstandsbeschaltung. Bei Geräten ohne Drehrichtungs-Erkennung wird der
Drehrichtungseingang ignoriert.
•
LB1007*, LB1*08*, LB1*09*
24-V- und 5-V-Eingänge sind nur mit ausgeschalteter Leitungsfehlerüberwachung nutz-
bar.
•
LB2*
Der Ventilsteuerkreis wird durch einen Stromimpuls überwacht. Dieser Stromimpuls ist so
kurz, dass ein angeschlossenes Ventil nicht anspricht. Falls das E/A-Modul mit Leucht-
meldern oder akustischen Signalgebern verwendet wird, können Sie den Stromimpuls
kanalweise abschalten. Bei der Verwendung von Booster-Ventilen ist die Überwachung
des Ventilkreises nicht immer möglich, da diese Ventile einen Speicherkondensator besit-
zen, der im ausgeschalteten Zustand wie ein Kurzschluss wirkt. Je nach Ventil kann in
diesem Fall ein Parallelwiderstand von 10 k die Leitungsfehlerüberwachung auch für
Booster-Ventile ermöglichen. Falls die Leitungsfehlerüberwachung im ausgeschalteten
Zustand auch mit Parallelwiderstand weiterhin anspricht, schalten Sie die Leitungsfehler-
überwachung aus.
Die Leitungsfehlerüberwachung der analogen E/A-Module basiert auf der Messung eines
Stroms. Eine zusätzliche Widerstandsbeschaltung ist nicht erforderlich.
Weitere Informationen finden Sie im Softwarehandbuch des verwendeten Gateways bzw.
Buskopplers.
41
