LB-Remote-I/O-System
Installation
1
X 3.1 3.2 3.3

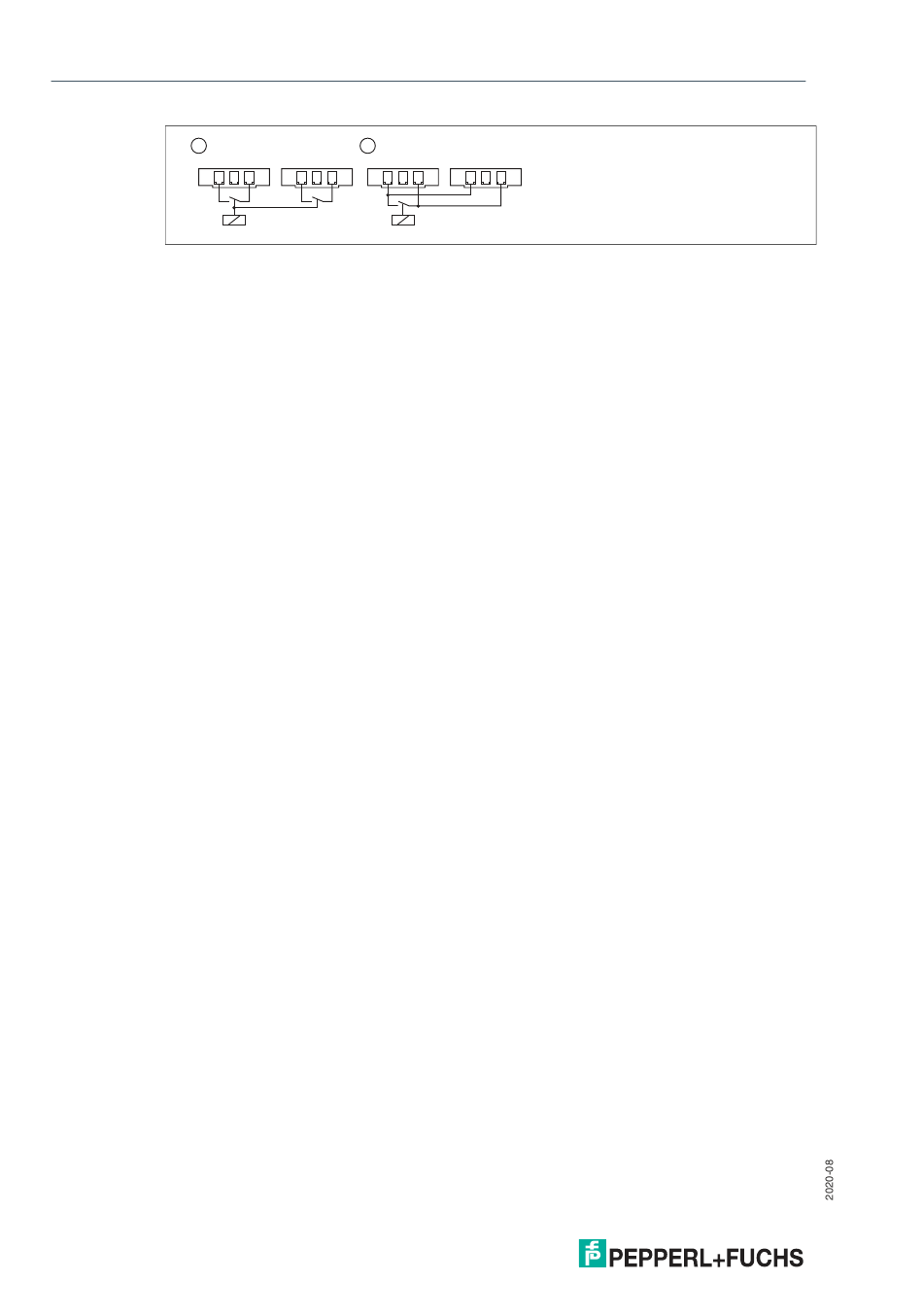

Abbildung 3.4 Steuereingang X3
1
Steuerung für 2 Backplanes
2
Steuerung für 2 Backplanes mit gemeinsamen Kontakt
X2-Klemmenbelegung
•
X2.1 = 0 V
•
X2.2 = + 24 V DC (SELV/PELV)
•
X2.3 = Erde
X1-Klemmenbelegung
•
X1.1 = 0 V
•
X1.2 = + 24 V DC (SELV/PELV)
•
X1.3 = Erde
26
2
X 3.1 3.2 3.3
X 3.1 3.2 3.3
•
Basis- und Erweiterungs-Backplane können entweder von 1 oder 2 gesteuert wer-
den.
•
2 Backplanes mit einem größeren Abstand können nur von 1 gesteuert werden.
X 3.1 3.2 3.3
