LB-Remote-I/O-System
Produktspezifikationen
LB9003A
•
Kabelzuführung unter 90°
•
Mit zuschaltbarem Abschlusswiderstand
•
Mit Anschluss für Busmonitor oder Master der Klasse 2

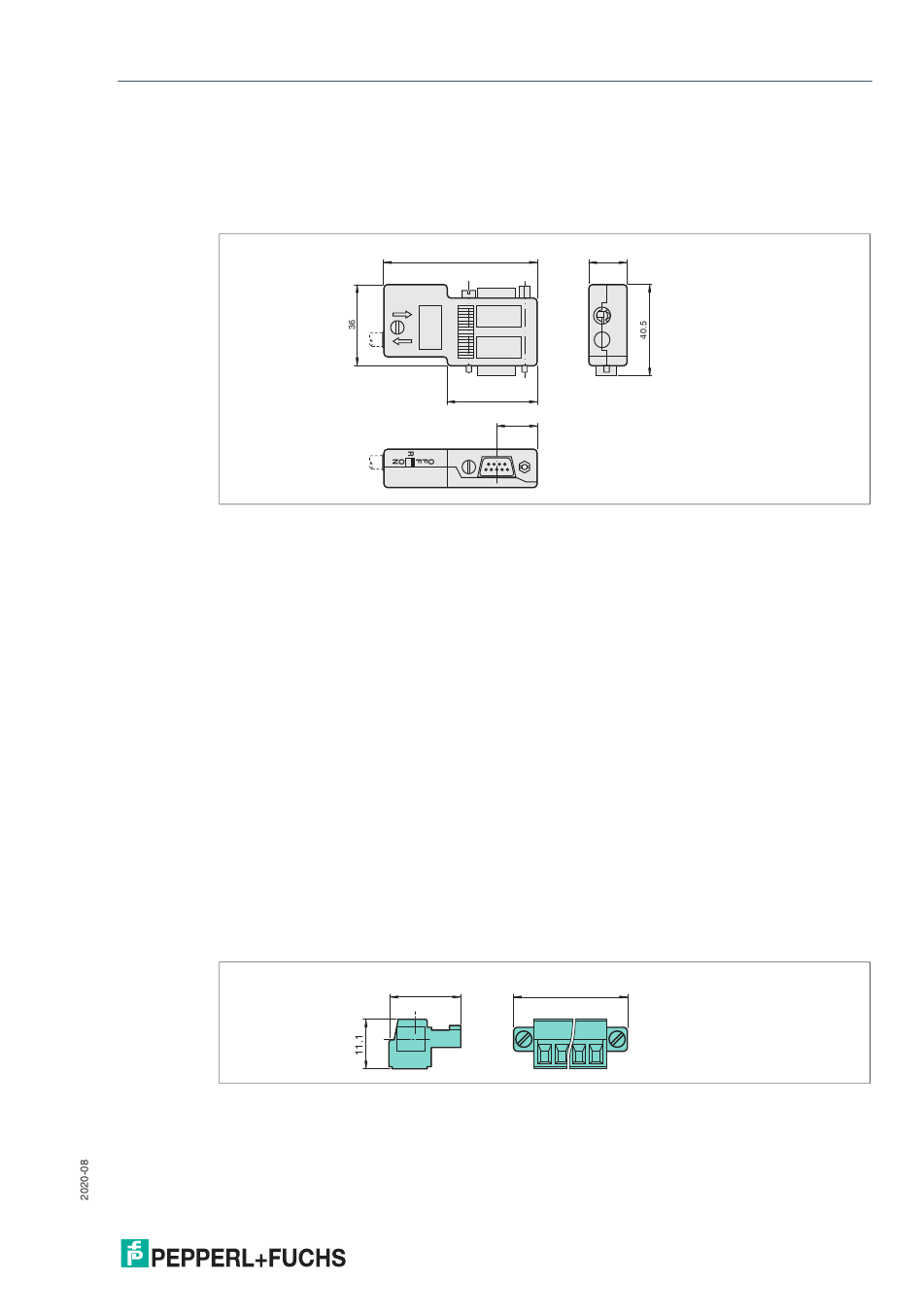

Abbildung 2.15Abmessungen LB9003A
2.6.2
Feldverdrahtung
Für die Feldverdrahtung steht Ihnen folgendes Zubehör zur Verfügung.
Klemmenblöcke
Klemmenblöcke werden mit den Feldgeräten verdrahtet, auf die Frontbuchsen der E/A-Module
aufgesteckt und mithilfe der seitlichen Schrauben festgeschraubt. Klemmenblöcke können als
Schraubklemme, Frontschraubklemme oder Federklemme ausgeführt sein. Alle Bauformen
gibt es in grüner und blauer Farbe. Verwenden Sie grüne Klemmenblöcke für nicht eigensi-
chere Stromkreise und blaue Klemmenblöcke für eigensichere Stromkreise.
•
Schraubklemmen
•
•
•
Frontschraubklemmen
•
•
•
Federklemme
•
•
Schraubklemmen
Abbildung 2.16Abmessungen Schraubklemme
68.2
grün: LB9007A, LB9013A, LB9014A
blau: LB9107A, LB9113A, LB9124A, LB9125A
grün: LB9017A, LB9018A, LB9019A
blau: LB9117A, LB9118A, LB9119A, LB9127A
grün: LB9009A, LB9015A, LB9016A
blau: LB9107P, LB9115A, LB9116A, LB9126A, LB9130A, LB9131A
15.3
L = 33,3 mm für 6-polige Klemme und 40,9 mm für 8-polige Klemme
17
40
18
L
17
