LB-Remote-I/O-System
Installation
3.3.1
Backplanes LB9022* bis LB9029*
(außer LB9022S, LB9024S, LB9022BP22320.1, LB9024BP24300.1)
Gefahr!
Explosionsgefahr
Zubehörteile wie z. B. Stecker und Abschlusswiderstände, die den Anforderungen für den Ein-
satz in explosionsgefährdeten Bereichen nicht genügen, können ein explosionsfähiges
Gemisch entzünden.
Verwenden Sie ausschließlich Zubehörteile, die für den Einsatz in der jeweiligen Umgebung
zugelassen sind.
Gefahr!
Explosionsgefahr
Das Verbinden und Trennen von Stromkreisen z. B. durch Anschlussklemmen, Steckbrücken
oder Abschlusswiderstände kann ein explosionsfähiges Gemisch entzünden.
Das Verbinden und Trennen von Stromkreisen ist nur zulässig, wenn keine explosionsfähige
Atmosphäre vorhanden ist.
Gefahr!
Explosionsgefahr
Das Betätigen von Bedienelementen kann ein explosionsfähiges Gemisch entzünden.
Betätigen Sie die Bedienelemente nur, wenn keine explosionsfähige Atmosphäre vorhanden
ist.

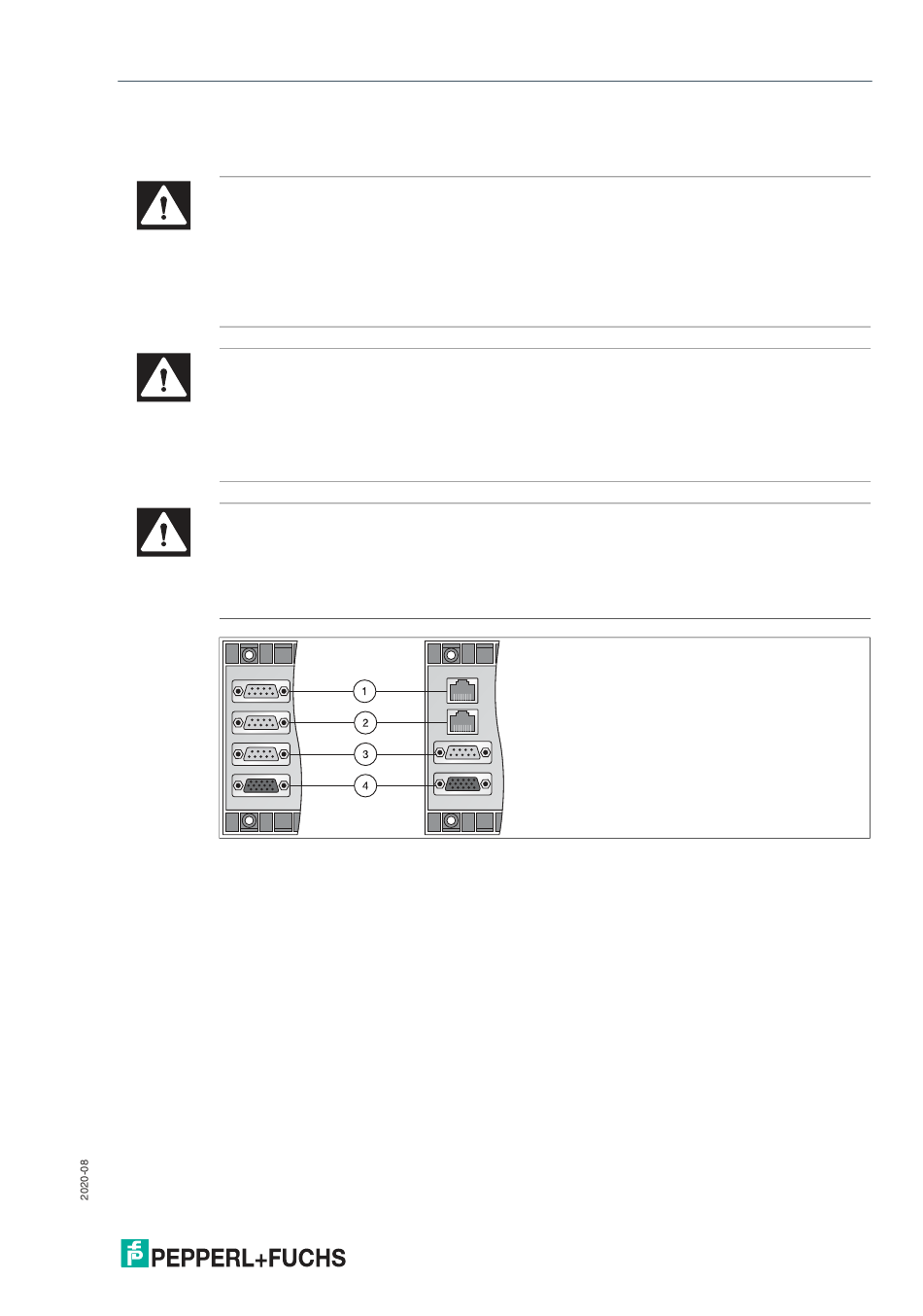

Abbildung 3.1 Anschlüsse auf der linken Seite
1
X4: Feldbusanschluss
Nicht bei Erweiterungs-Backplanes LB9025A und LB9027A
2
X5: redundanter Feldbusanschluss
Nur bei LB9022E und LB9029A
3
X6: Servicebusanschluss
Nicht bei Erweiterungs-Backplanes LB9025A und LB9027A
4
X7: Erweiterungsanschluss
Nicht bei Backplane LB9029A
