60/68 Technische Daten
Bosch Rexroth AG, ActiveShuttle: ActiveShuttle 1.0, 3 842 560 592/2020-07
16.6 Lastverteilung auf der Ladefl äche
H = 1200 mm
max.
L = 600 mm
max.
B = 400 mm
max.

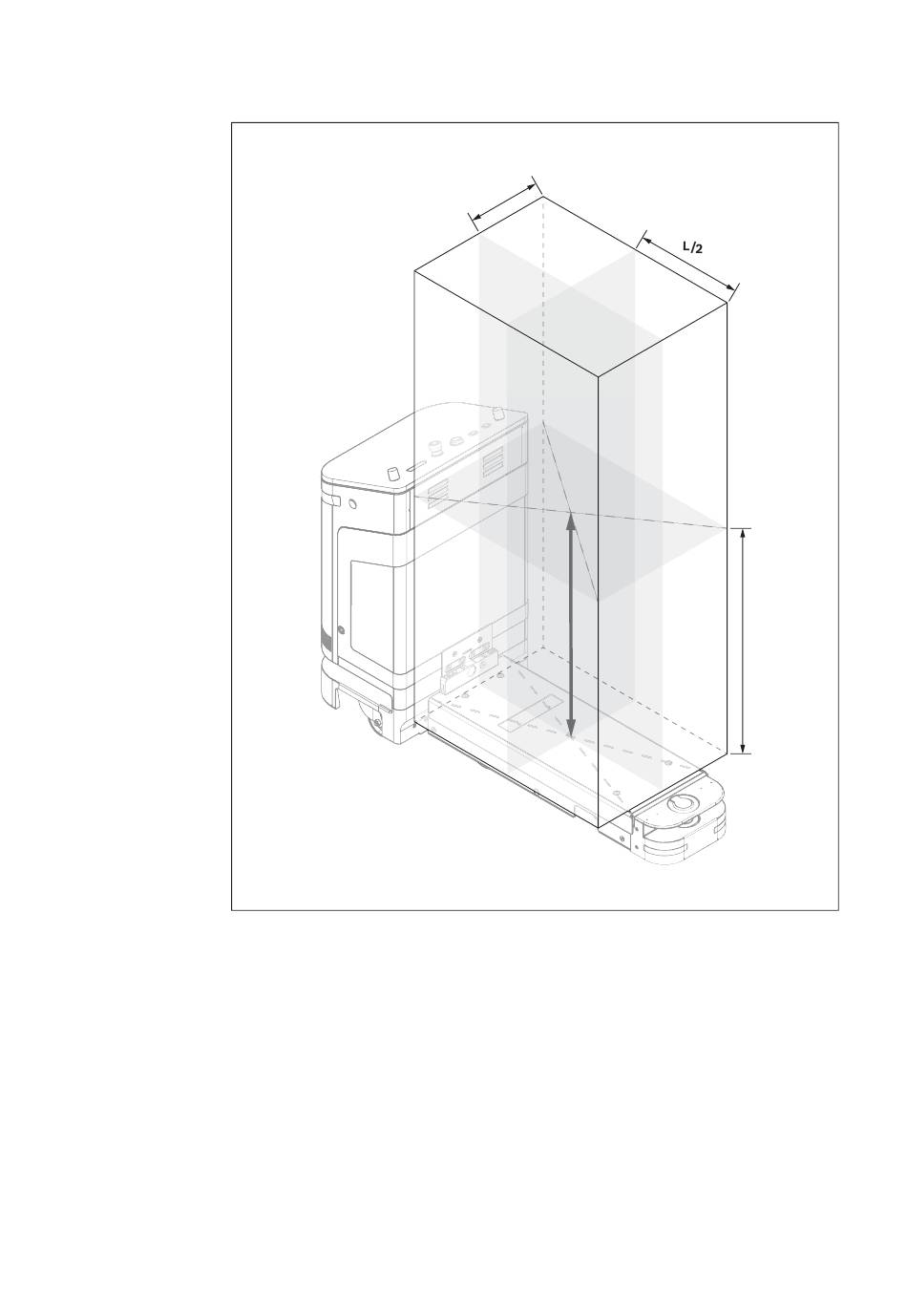

Abb. 17: Position Masseschwerpunkt der Last
• Der Masseschwerpunkt der zu transportierenden Last muss sich möglichst tief auf
der Linie M unterhalb des Schnittpunktes der Ebenen H/2, L/2, und B/2 mittig auf/
über der Ladefl äche des ActiveShuttle befi nden.
• Die Abmessungen H/2, L/2 und B/2 ergeben sich dabei aus den tatsächlichen
Dimensionen der Last inkl. Bodenroller.
• Der Abstand des Masseschwerpunkt zur Ladefl äche muss immer ≤ H/2 sein.

16.7 Scanebenen der Personenschutzsysteme (Laserscanner)

Scanebenen jeweils gemessen oberhalb des Bodens:
• Vorn: Scanlevel 130 mm
• Hinten: Scanlevel 87mm
B / 2
M
H / 2
560 592-15
