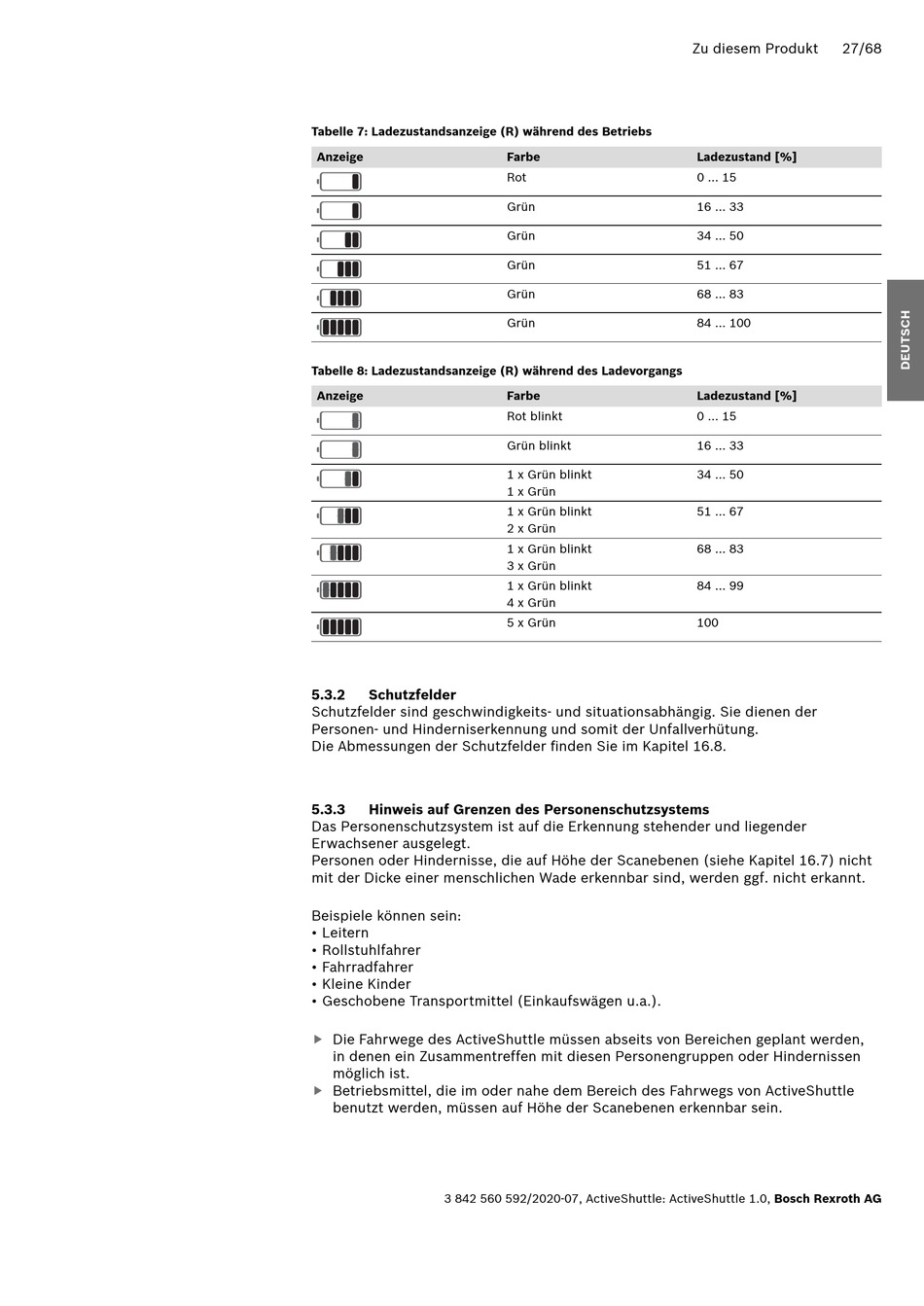

Tabelle 7: Ladezustandsanzeige (R) während des Betriebs
Anzeige
Tabelle 8: Ladezustandsanzeige (R) während des Ladevorgangs
Anzeige
5.3.2

Schutzfelder

Schutzfelder sind geschwindigkeits- und situationsabhängig. Sie dienen der
Personen- und Hinderniserkennung und somit der Unfallverhütung.
Die Abmessungen der Schutzfelder fi nden Sie im Kapitel 16.8.
5.3.3

Hinweis auf Grenzen des Personenschutzsystems

Das Personenschutzsystem ist auf die Erkennung stehender und liegender
Erwachsener ausgelegt.
Personen oder Hindernisse, die auf Höhe der Scanebenen (siehe Kapitel 16.7) nicht
mit der Dicke einer menschlichen Wade erkennbar sind, werden ggf. nicht erkannt.
Beispiele können sein:
• Leitern
• Rollstuhlfahrer
• Fahrradfahrer
• Kleine Kinder
• Geschobene Transportmittel (Einkaufswägen u.a.).

Die Fahrwege des ActiveShuttle müssen abseits von Bereichen geplant werden,
in denen ein Zusammentreffen mit diesen Personengruppen oder Hindernissen
möglich ist.

Betriebsmittel, die im oder nahe dem Bereich des Fahrwegs von ActiveShuttle
benutzt werden, müssen auf Höhe der Scanebenen erkennbar sein.
3 842 560 592/2020-07, ActiveShuttle: ActiveShuttle 1.0, Bosch Rexroth AG
Farbe
Rot
Grün
Grün
Grün
Grün
Grün
Farbe
Rot blinkt
Grün blinkt
1 x Grün blinkt
1 x Grün
1 x Grün blinkt
2 x Grün
1 x Grün blinkt
3 x Grün
1 x Grün blinkt
4 x Grün
5 x Grün
Zu diesem Produkt 27/68
Ladezustand [%]
0 ... 15
16 ... 33
34 ... 50
51 ... 67
68 ... 83
84 ... 100
Ladezustand [%]
0 ... 15
16 ... 33
34 ... 50
51 ... 67
68 ... 83
84 ... 99
100
