| B
OS6.0 / OS10.0
EDIENSOFTWARE
PRESELECTION 5
Vorwahl / Schaltpunkt 5
Wert
-99999999
5000
+99999999
PRESELECTION 6
Vorwahl / Schaltpunkt 6
Wert
-99999999
6000
+99999999

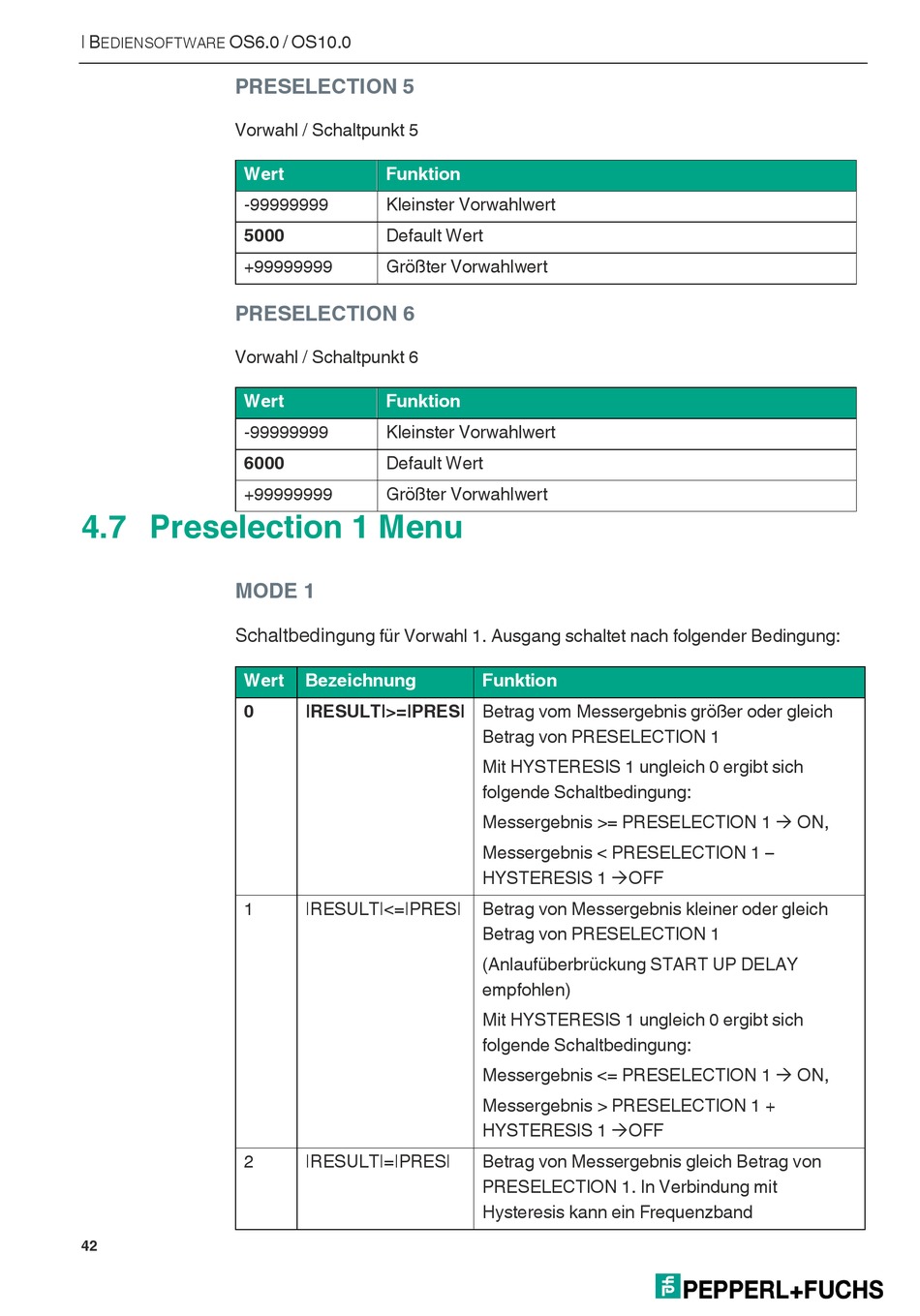

4.7 Preselection 1 Menu
MODE 1
Schaltbedin
Wert
0
1
2
42
Funktion
Kleinster Vorwahlwert
Default Wert
Größter Vorwahlwert
Funktion
Kleinster Vorwahlwert
Default Wert
Größter Vorwahlwert
gung für Vorwahl 1. Ausgang schaltet nach folgender Bedingung:
Bezeichnung
|RESULT|>=|PRES| Betrag vom Messergebnis größer oder gleich
|RESULT|<=|PRES|
|RESULT|=|PRES|
Funktion
Betrag von PRESELECTION 1
Mit HYSTERESIS 1 ungleich 0 ergibt sich
folgende Schaltbedingung:
Messergebnis >= PRESELECTION 1 ON,
Messergebnis < PRESELECTION 1 –
HYSTERESIS 1 OFF
Betrag von Messergebnis kleiner oder gleich
Betrag von PRESELECTION 1
(Anlaufüberbrückung START UP DELAY
empfohlen)
Mit HYSTERESIS 1 ungleich 0 ergibt sich
folgende Schaltbedingung:
Messergebnis <= PRESELECTION 1 ON,
Messergebnis > PRESELECTION 1 +
HYSTERESIS 1 OFF
Betrag von Messergebnis gleich Betrag von
PRESELECTION 1. In Verbindung mit
Hysteresis kann ein Frequenzband
