| E
A
LEKTRISCHE
NSCHLÜSSE
Messergebnisses oder zum Teachen der Vorwahlwerte oder des
Analogausgangs verwendet.
Control Eingang 6 (Ctrl. In 6) dient ausschließlich zum Rücksetzen der
Geräteparameter auf die „Default"- Werte und ist somit nicht frei konfigurierbar.
Hinweis
Ein HTL Impuls (steigende Flanke) an Ctrl. In 6 bewirkt ein Rücksetzen des Geräts
auf die Werkseinstellungen.

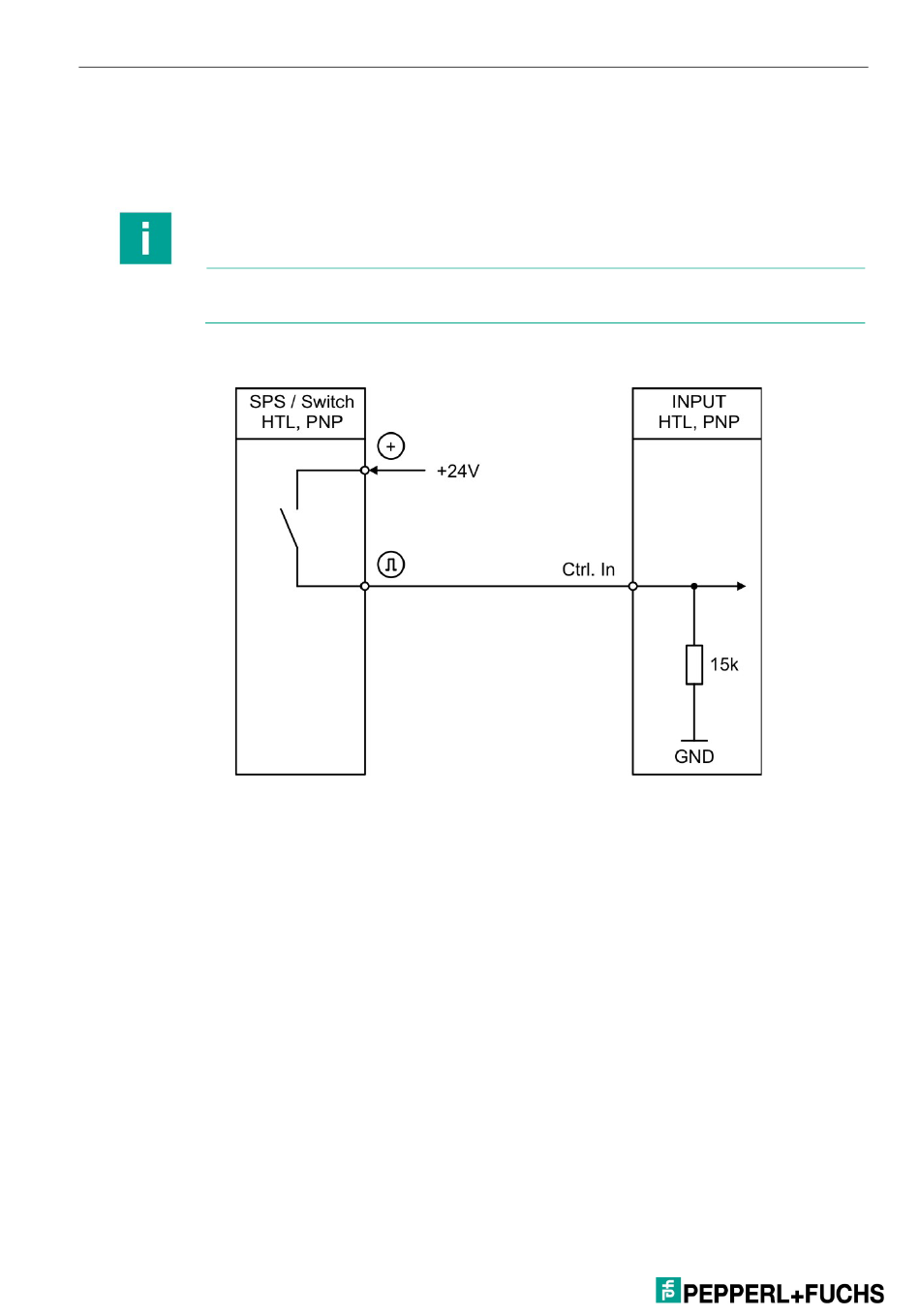

Anschluss der Control-Eingänge:
Grundsätzlich sind offene Control-Eingänge „LOW".
Die Eingangsstufen sind für elektronische Steuersignale ausgelegt.
Hinweis für mechanische Schaltkontakte:
Bei mechanischen Kontakte als Impulsquelle, muss zwischen GND(-) und dem
entsprechenden Eingang (+) ein handelsüblicher, externer Kondensator von ca.
10 µF angebracht werden. Dadurch wird die maximale Eingangsfrequenz auf ca.
20 Hz gedämpft und ein Prellen unterdrückt.
16
