| E
A
LEKTRISCHE
NSCHLÜSSE

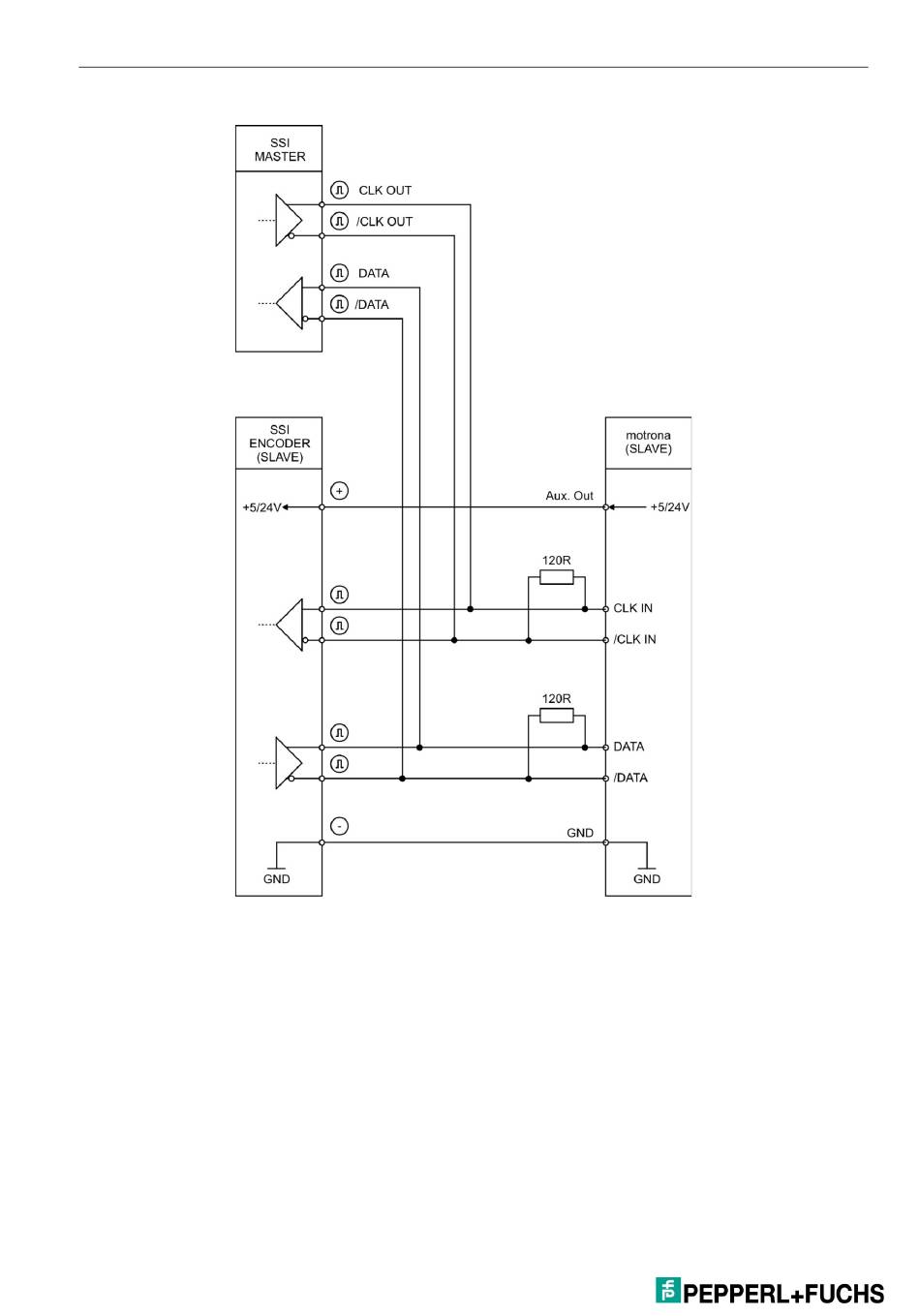

Anschluss geführter Betrieb:
3.5 Start-Stopp-Geber-Eingänge (X2)
An Klemme X2 - Pin 1+2 steht der RS422 Anschluss für den Init-Impuls im
führenden Betrieb zur Verfügung. Das Gerät erzeugt den Init-Impuls.
An Klemme X2 - Pin 5+6 steht der RS422 Anschluss für den Init Impuls im
geführten Betrieb zur Verfügung. Der Init-Impuls wird von einem externen Gerät
erzeugt.
An Klemme X2 - Pin 3+4 steht der RS422 Anschluss für den Start-Stopp-Impuls
zur Verfügung.
14
