| E
A
LEKTRISCHE
NSCHLÜSSE

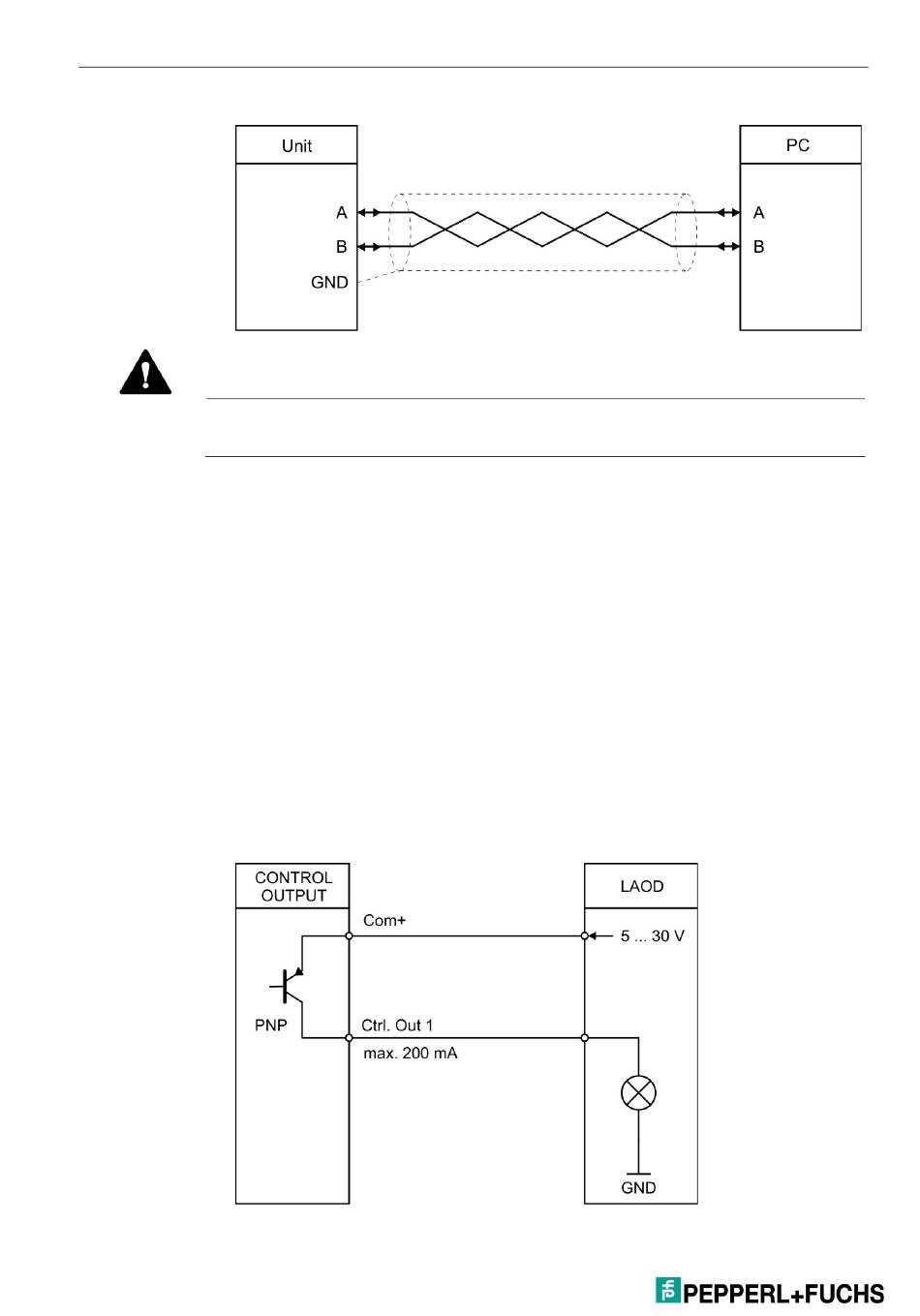

Anschluss der RS485-Schnittstelle:
VORSICHT!
Ein Parallelbetrieb von RS232 und RS485 ist nicht erlaubt!
Default-Werte: 9600 Baud, 7even1
3.9 Control-Ausgänge (X6)
An Klemme X6 Pin 2,3,4,5,6 und 7 stehen sechs Control-Ausgänge zur
Verfügung.
Die Schaltbedingungen können im PRESELECTION MENU entsprechend
eingestellt werden.
Die Ausgänge Ctrl. Out 1 – 6 sind schnelle, PNP Steuer-Ausgänge.
Die Schaltspannung wird durch die an Klemme X6 Pin 1 (COM+) zugeführte
Spannung bestimmt.
Zum Schalten induktiver Lasten werden externe Dämpfungsmaßnahmen
empfohlen.
Anschluss der Control-Ausgänge:
18
