Instalación

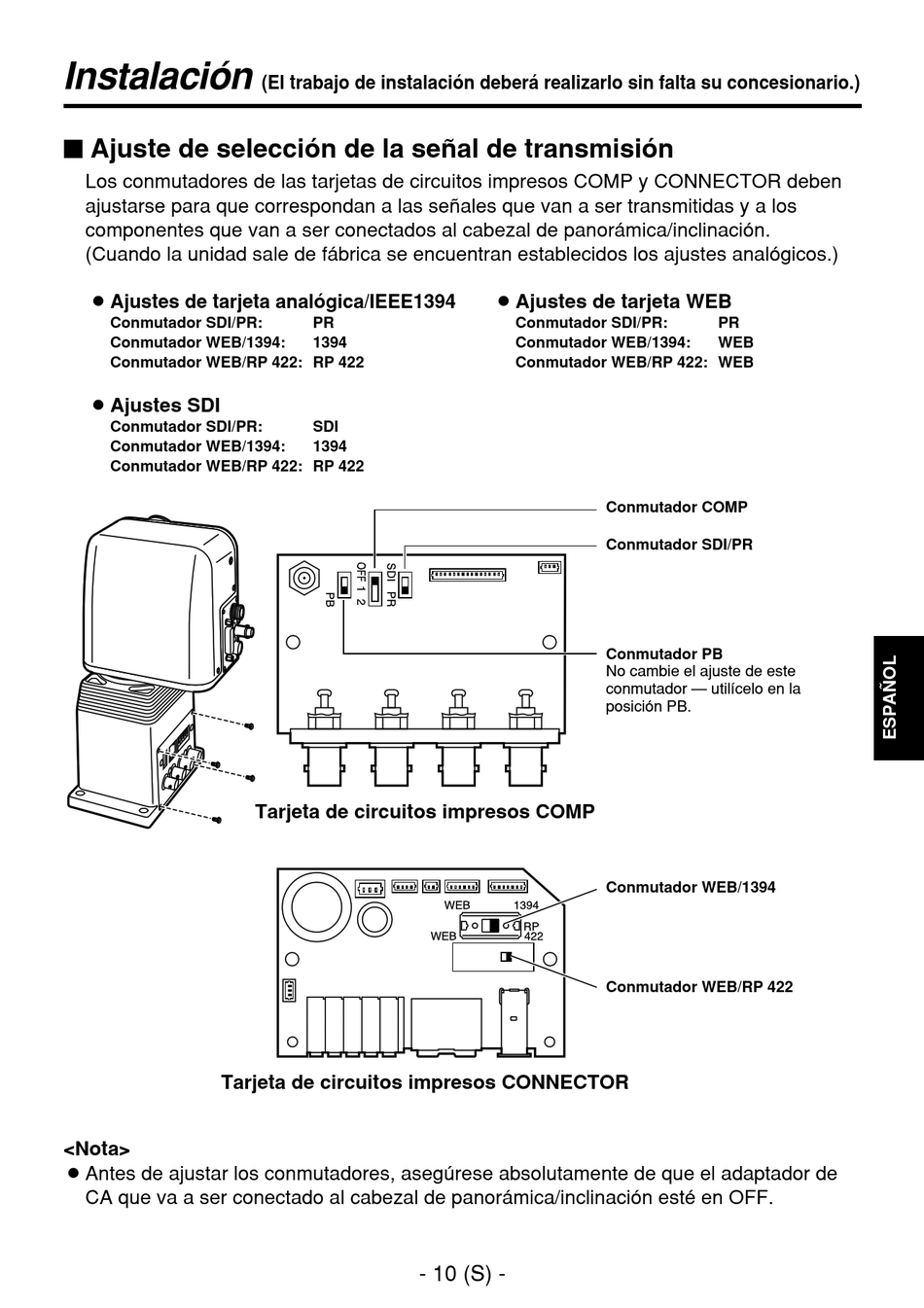

$ Ajuste de selección de la señal de transmisión
Los conmutadores de las tarjetas de circuitos impresos COMP y CONNECTOR deben
ajustarse para que correspondan a las señales que van a ser transmitidas y a los
componentes que van a ser conectados al cabezal de panorámica/inclinación.
(Cuando la unidad sale de fábrica se encuentran establecidos los ajustes analógicos.)
O Ajustes de tarjeta analógica/IEEE1394
Conmutador SDI/PR:
Conmutador WEB/1394:
Conmutador WEB/RP 422: RP 422
O Ajustes SDI
Conmutador SDI/PR:
Conmutador WEB/1394:
Conmutador WEB/RP 422: RP 422
Tarjeta de circuitos impresos CONNECTOR
<Nota>
OAntes de ajustar los conmutadores, asegúrese absolutamente de que el adaptador de
CA que va a ser conectado al cabezal de panorámica/inclinación esté en OFF.
(El trabajo de instalación deberá realizarlo sin falta su concesionario.)
PR
1394
SDI
1394
Tarjeta de circuitos impresos COMP
- 10 (S) -
O Ajustes de tarjeta WEB
Conmutador SDI/PR:
Conmutador WEB/1394:
Conmutador WEB/RP 422: WEB
Conmutador COMP
Conmutador SDI/PR
Conmutador PB
No cambie el ajuste de este
conmutador — utilícelo en la
posición PB.
Conmutador WEB/1394
Conmutador WEB/RP 422
PR
WEB
