7
Décollez la feuille .
Ne touchez pas l'extrémité plombée.
8
Alignez la saillie du suramplificateur sur la
marque de l'antenne sur film
le contact plombé du suramplificateur
(partie métallique) soit en contact avec la
borne plombée de l'antenne sur film.
Ne touchez ni le contact plombé, ni la surface
collante de la bande adhésive du
suramplificateur.
<Installation du côté droit>
Alignez la saillie sur la marque
Antenne sur film A
<Installation du côté gauche>
Feuille de mise à la terre
Alignez la saillie sur la marque
Extrémité plombée
Feuille
, afin que
Contact plombé du
suramplificateur
(partie métallique)
Extrémité plombée
de l'antenne sur film
Feuille de mise
à la terre
Suramplificateur
Suramplificateur
Antenne sur
film A

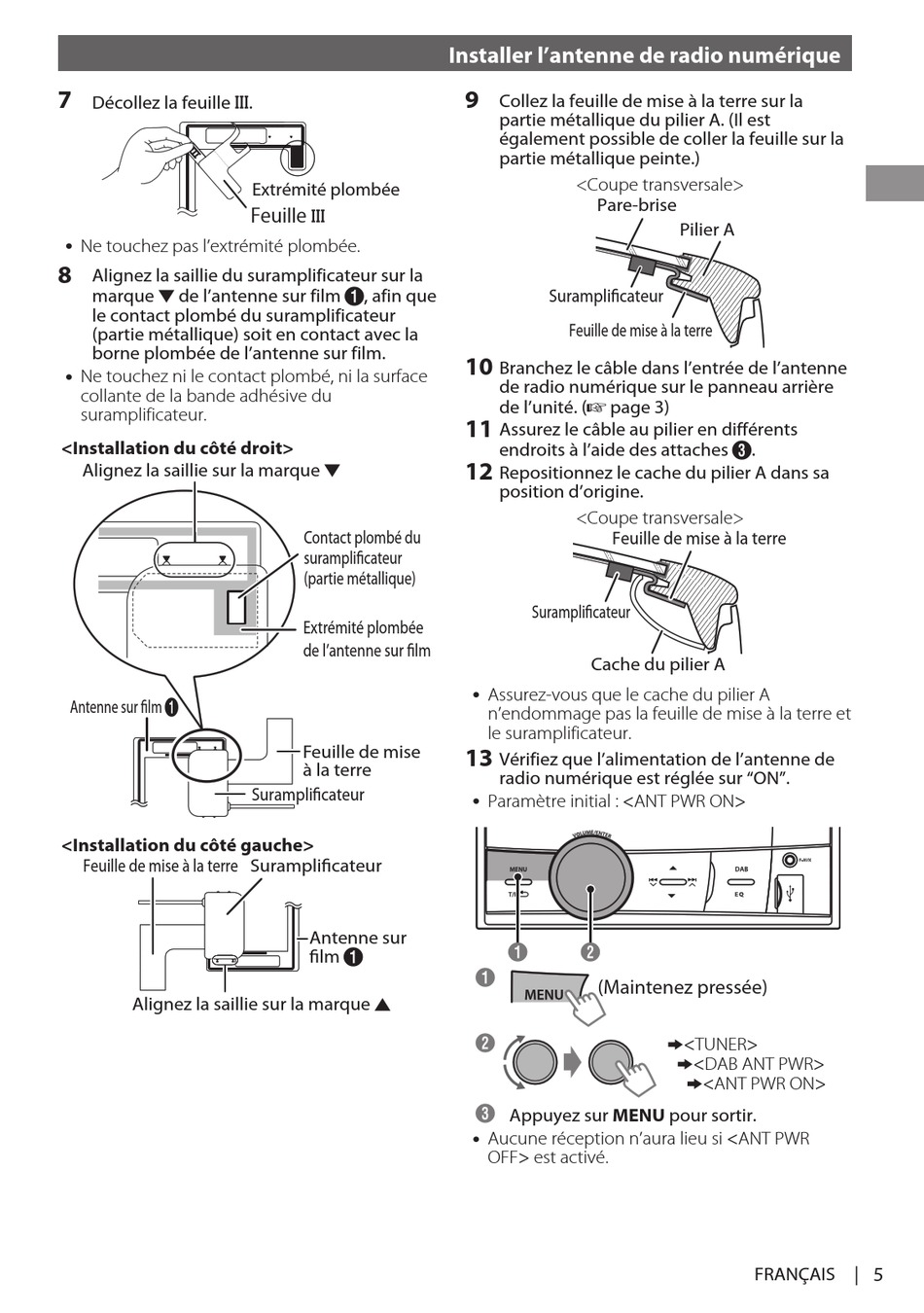

Installer l'antenne de radio numérique
9
Collez la feuille de mise à la terre sur la
partie métallique du pilier A. (Il est
également possible de coller la feuille sur la
partie métallique peinte.)
<Coupe transversale>
Pare-brise
Suramplificateur
Feuille de mise à la terre
10
Branchez le câble dans l'entrée de l'antenne
de radio numérique sur le panneau arrière
de l'unité. ( page 3)
11
Assurez le câble au pilier en différents
endroits à l'aide des attaches
12
Repositionnez le cache du pilier A dans sa
position d'origine.
<Coupe transversale>
Feuille de mise à la terre
Suramplificateur
Cache du pilier A
Assurez-vous que le cache du pilier A
n'endommage pas la feuille de mise à la terre et
le suramplificateur.
13
Vérifiez que l'alimentation de l'antenne de
radio numérique est réglée sur "ON".
Paramètre initial : <ANT PWR ON>
A B
(Maintenez pressée)
Appuyez sur MENU pour sortir.
Aucune réception n'aura lieu si <ANT PWR
OFF> est activé.
Pilier A
.
<TUNER>
<DAB ANT PWR>
<ANT PWR ON>
FRANÇAIS | 5
