7
Extraiga la hoja .
No toque el terminal de plomo.
8
Alinee el saliente del amplificador con la
marca de la antena tipo película
modo que el contacto de plomo del
amplificador (pieza metálica) esté en
contacto el terminal de plomo de la antena
tipo película.
No toque el contacto de plomo ni la superficie
adherente de la cinta adhesiva sobre el
amplificador.
<Si la instala en el lado derecho>
Alinee el saliente con la marca
Antena tipo
película A
<Si la instala en el lado izquierdo>
Hoja de conexión a tierra
Alinee el saliente con la marca
Terminal de plomo
Hoja
de tal
Contacto de plomo
del amplificador
(parte metálica)
Terminal de plomo de
la antena tipo película
Hoja de conexión
a tierra
Amplificador
Amplificador
Antena tipo
película A

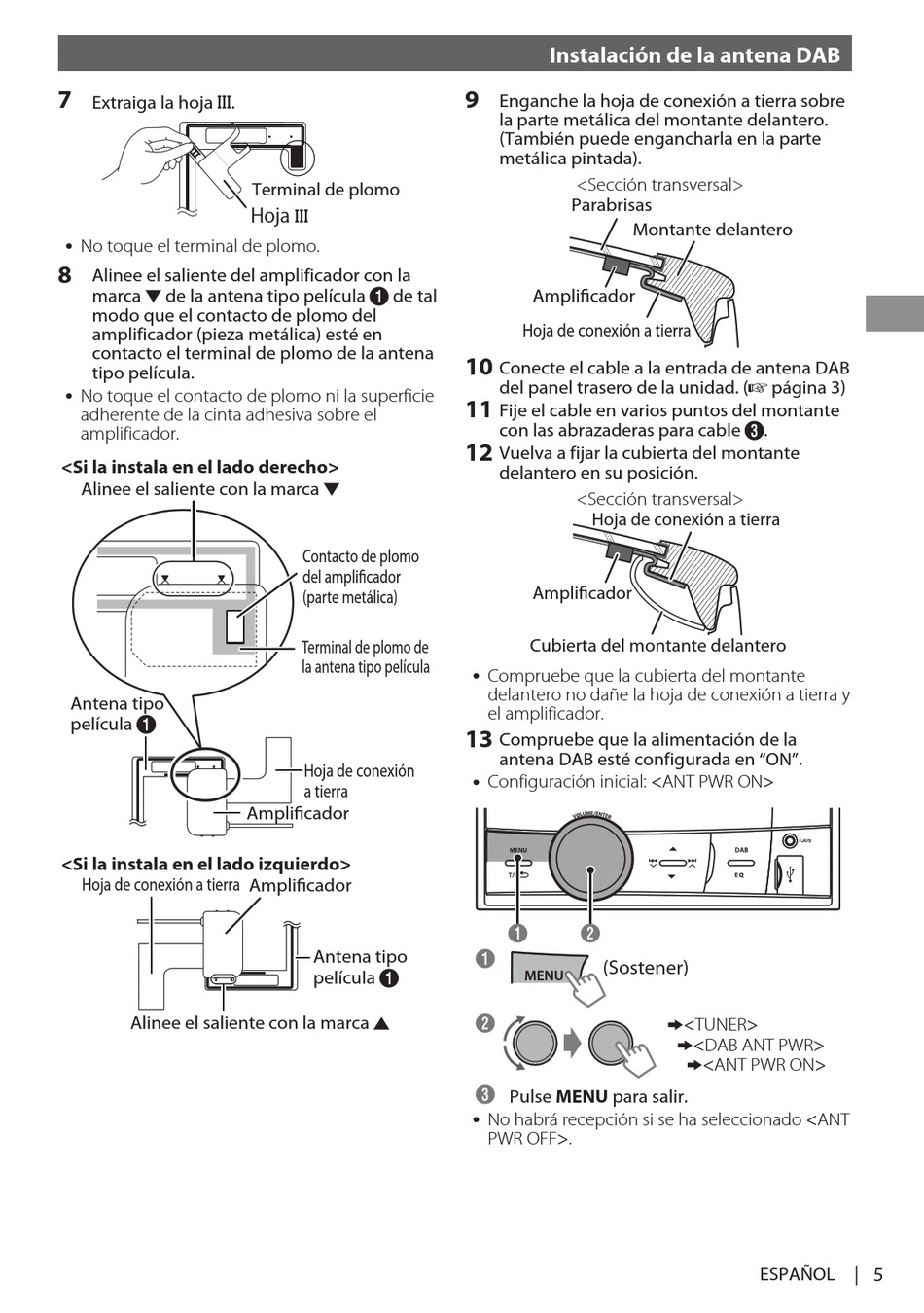

Instalación de la antena DAB
9
Enganche la hoja de conexión a tierra sobre
la parte metálica del montante delantero.
(También puede engancharla en la parte
metálica pintada).
<Sección transversal>
Parabrisas
Montante delantero
Amplificador
Hoja de conexión a tierra
10
Conecte el cable a la entrada de antena DAB
del panel trasero de la unidad. (
11
Fije el cable en varios puntos del montante
con las abrazaderas para cable
12
Vuelva a fijar la cubierta del montante
delantero en su posición.
<Sección transversal>
Hoja de conexión a tierra
Amplificador
Cubierta del montante delantero
Compruebe que la cubierta del montante
delantero no dañe la hoja de conexión a tierra y
el amplificador.
13
Compruebe que la alimentación de la
antena DAB esté configurada en "ON".
Configuración inicial: <ANT PWR ON>
A B
(Sostener)
Pulse MENU para salir.
No habrá recepción si se ha seleccionado <ANT
PWR OFF>.
página 3)
.
<TUNER>
<DAB ANT PWR>
<ANT PWR ON>
ESPAÑOL | 5
