JVC KW-DB60AT Installationsanleitung Seite 28

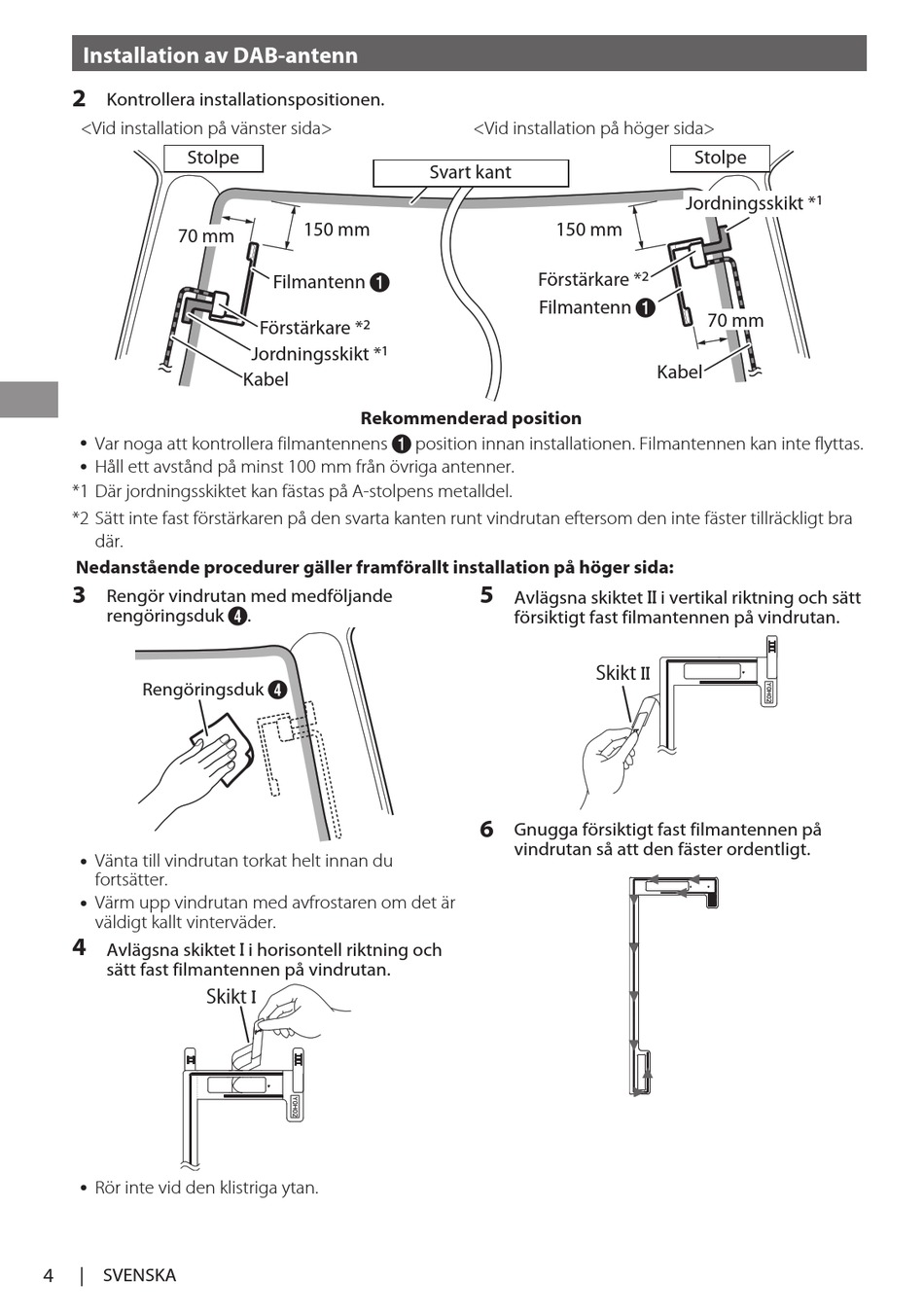

Installation av DAB-antenn
2
Kontrollera installationspositionen.
<Vid installation på vänster sida>
Stolpe
70 mm
Var noga att kontrollera filmantennens
Håll ett avstånd på minst 100 mm från övriga antenner.
*1 Där jordningsskiktet kan fästas på A-stolpens metalldel.
*2 Sätt inte fast förstärkaren på den svarta kanten runt vindrutan eftersom den inte fäster tillräckligt bra
där.
Nedanstående procedurer gäller framförallt installation på höger sida:
3
Rengör vindrutan med medföljande
rengöringsduk
Rengöringsduk D
Vänta till vindrutan torkat helt innan du
fortsätter.
Värm upp vindrutan med avfrostaren om det är
väldigt kallt vinterväder.
4
Avlägsna skiktet i horisontell riktning och
sätt fast filmantennen på vindrutan.
Skikt
Rör inte vid den klistriga ytan.
4 | SVENSKA
150 mm
Filmantenn A
Förstärkare * 2
Jordningsskikt * 1
Kabel
Rekommenderad position
position innan installationen. Filmantennen kan inte flyttas.
.
<Vid installation på höger sida>
Svart kant
150 mm
Förstärkare *
Filmantenn A
5
Avlägsna skiktet i vertikal riktning och sätt
försiktigt fast filmantennen på vindrutan.
Skikt
6
Gnugga försiktigt fast filmantennen på
vindrutan så att den fäster ordentligt.
Stolpe
Jordningsskikt * 1
2
70 mm
Kabel
