JVC KW-DB60AT Installationsanleitung Seite 12

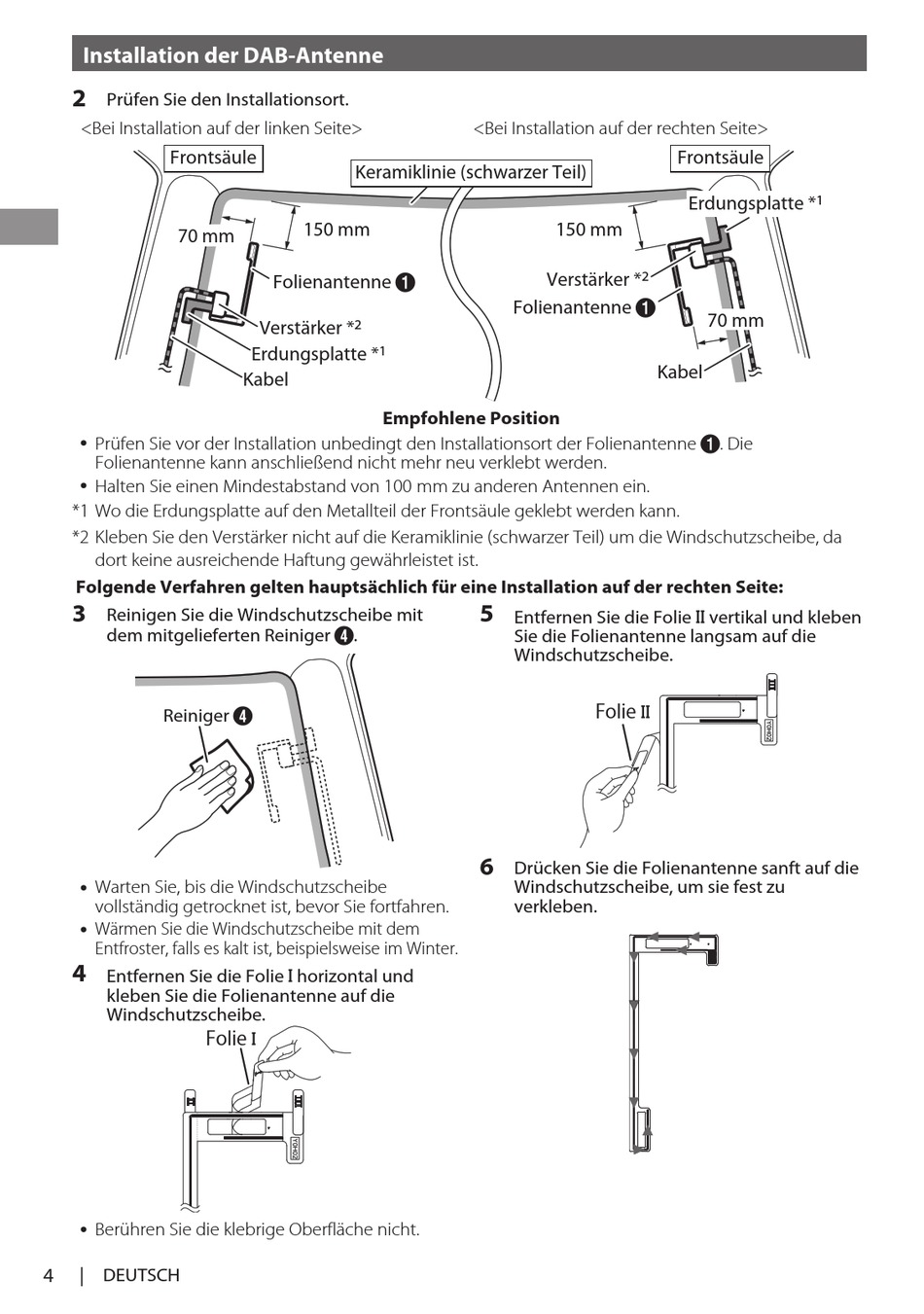

Installation der DAB-Antenne
2
Prüfen Sie den Installationsort.
<Bei Installation auf der linken Seite>
Frontsäule
70 mm
Prüfen Sie vor der Installation unbedingt den Installationsort der Folienantenne
Folienantenne kann anschließend nicht mehr neu verklebt werden.
Halten Sie einen Mindestabstand von 100 mm zu anderen Antennen ein.
*1 Wo die Erdungsplatte auf den Metallteil der Frontsäule geklebt werden kann.
*2 Kleben Sie den Verstärker nicht auf die Keramiklinie (schwarzer Teil) um die Windschutzscheibe, da
dort keine ausreichende Haftung gewährleistet ist.
Folgende Verfahren gelten hauptsächlich für eine Installation auf der rechten Seite:
3
Reinigen Sie die Windschutzscheibe mit
dem mitgelieferten Reiniger
Reiniger D
Warten Sie, bis die Windschutzscheibe
vollständig getrocknet ist, bevor Sie fortfahren.
Wärmen Sie die Windschutzscheibe mit dem
Entfroster, falls es kalt ist, beispielsweise im Winter.
4
Entfernen Sie die Folie horizontal und
kleben Sie die Folienantenne auf die
Windschutzscheibe.
Folie
Berühren Sie die klebrige Oberfläche nicht.
4 | DEUTSCH
Keramiklinie (schwarzer Teil)
150 mm
Folienantenne A
Verstärker * 2
Erdungsplatte * 1
Kabel
Empfohlene Position
.
<Bei Installation auf der rechten Seite>
150 mm
Verstärker * 2
Folienantenne A
5
Entfernen Sie die Folie vertikal und kleben
Sie die Folienantenne langsam auf die
Windschutzscheibe.
Folie
6
Drücken Sie die Folienantenne sanft auf die
Windschutzscheibe, um sie fest zu
verkleben.
Frontsäule
Erdungsplatte * 1
70 mm
Kabel
. Die
