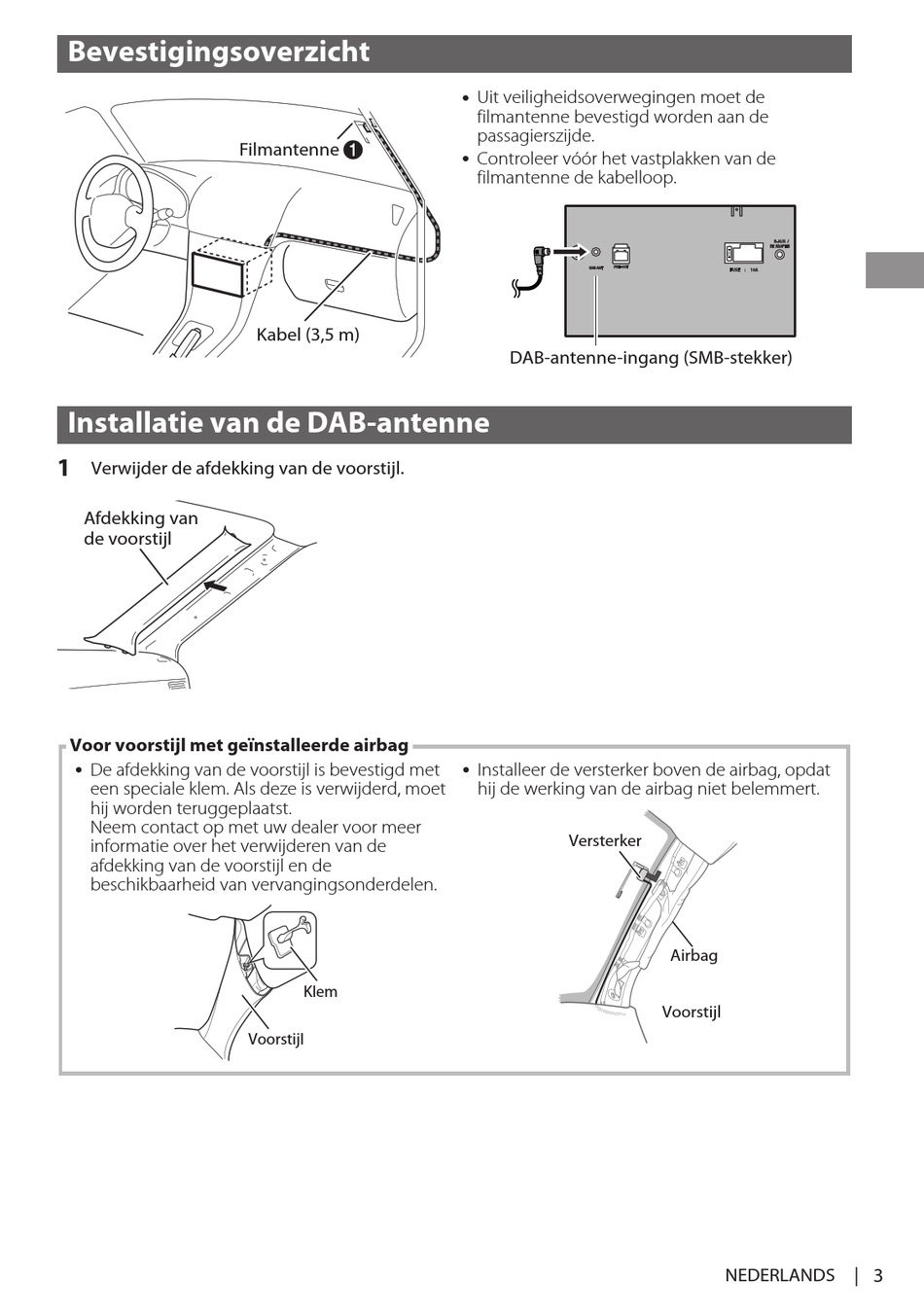

Bevestigingsoverzicht - JVC KW-DB60AT Installationsanleitung

Bevestigingsoverzicht

Installatie van de DAB-antenne
1
Verwijder de afdekking van de voorstijl.
Afdekking van
de voorstijl
Voor voorstijl met geïnstalleerde airbag
De afdekking van de voorstijl is bevestigd met
een speciale klem. Als deze is verwijderd, moet
hij worden teruggeplaatst.
Neem contact op met uw dealer voor meer
informatie over het verwijderen van de
afdekking van de voorstijl en de
beschikbaarheid van vervangingsonderdelen.
Filmantenne A
Kabel (3,5 m)
Klem
Voorstijl
Bevestigingsoverzicht
Uit veiligheidsoverwegingen moet de
filmantenne bevestigd worden aan de
passagierszijde.
Controleer vóór het vastplakken van de
filmantenne de kabelloop.
DAB-antenne-ingang (SMB-stekker)
Installeer de versterker boven de airbag, opdat
hij de werking van de airbag niet belemmert.
Versterker
Airbag
Voorstijl
NEDERLANDS | 3
