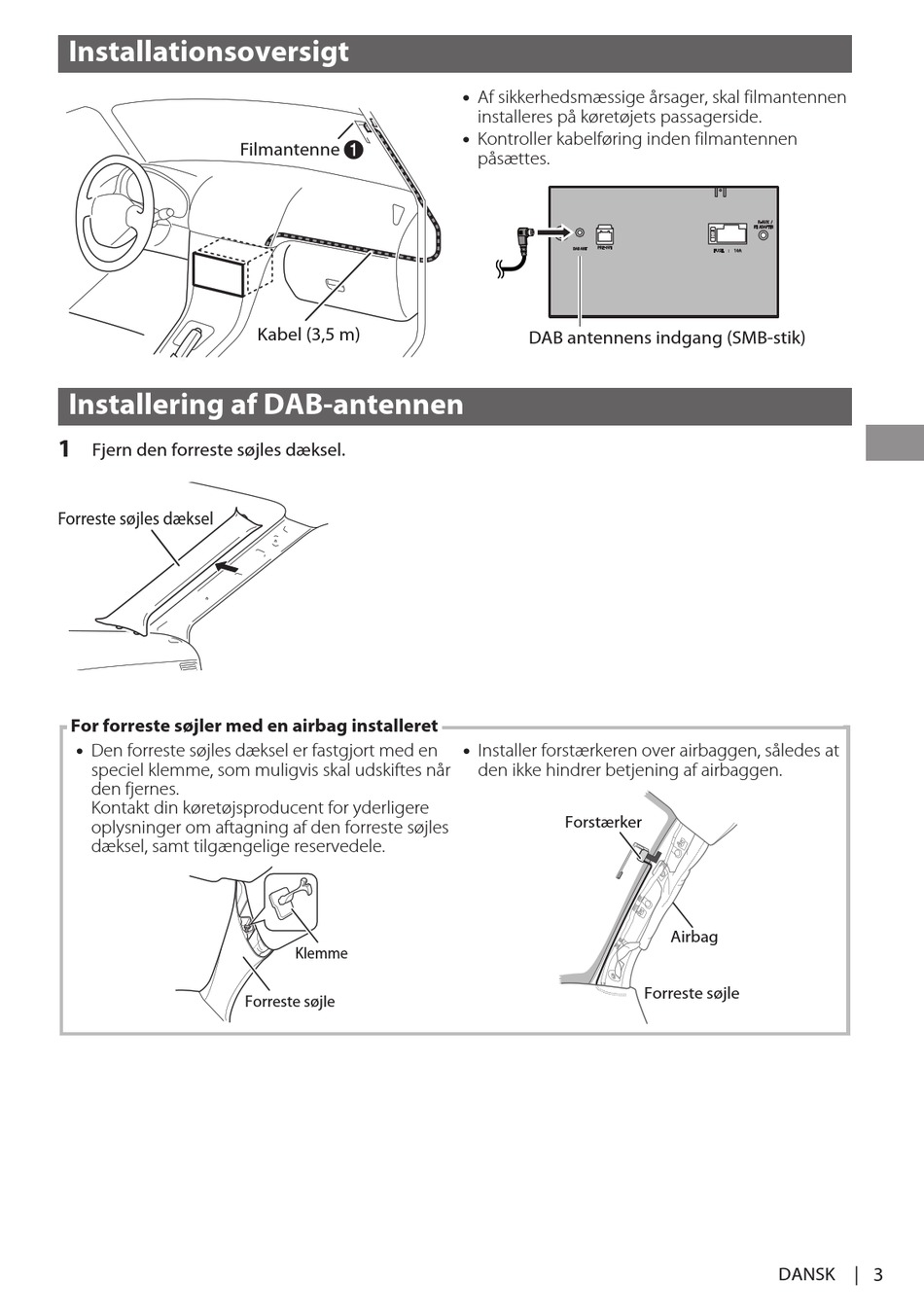

Installationsoversigt
Installering af DAB-antennen
1
Fjern den forreste søjles dæksel.
Forreste søjles dæksel
For forreste søjler med en airbag installeret
Den forreste søjles dæksel er fastgjort med en
speciel klemme, som muligvis skal udskiftes når
den fjernes.
Kontakt din køretøjsproducent for yderligere
oplysninger om aftagning af den forreste søjles
dæksel, samt tilgængelige reservedele.
Filmantenne A
Kabel (3,5 m)
Klemme
Forreste søjle
Installationsoversigt
Af sikkerhedsmæssige årsager, skal filmantennen
installeres på køretøjets passagerside.
Kontroller kabelføring inden filmantennen
påsættes.
DAB antennens indgang (SMB-stik)
Installer forstærkeren over airbaggen, således at
den ikke hindrer betjening af airbaggen.
Forstærker
Forreste søjle
Airbag
DANSK | 3
