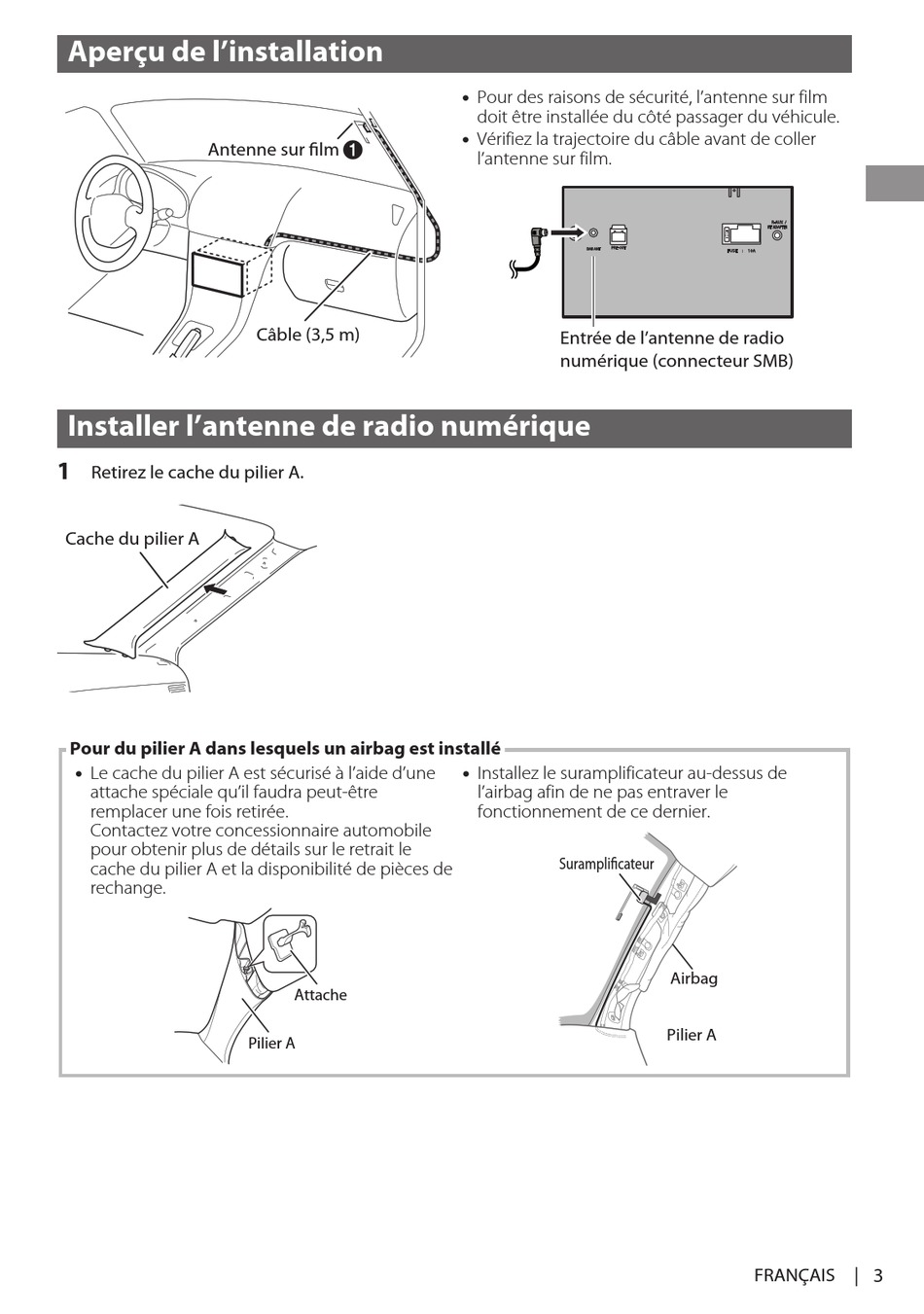

Aperçu de l'installation
Antenne sur film A
Installer l'antenne de radio numérique
1
Retirez le cache du pilier A.
Cache du pilier A
Pour du pilier A dans lesquels un airbag est installé
Le cache du pilier A est sécurisé à l'aide d'une
attache spéciale qu'il faudra peut-être
remplacer une fois retirée.
Contactez votre concessionnaire automobile
pour obtenir plus de détails sur le retrait le
cache du pilier A et la disponibilité de pièces de
rechange.
Câble (3,5 m)
Attache
Pilier A
Aperçu de l'installation
Pour des raisons de sécurité, l'antenne sur film
doit être installée du côté passager du véhicule.
Vérifiez la trajectoire du câble avant de coller
l'antenne sur film.
Entrée de l'antenne de radio
numérique (connecteur SMB)
Installez le suramplificateur au-dessus de
l'airbag afin de ne pas entraver le
fonctionnement de ce dernier.
Suramplificateur
Airbag
Pilier A
FRANÇAIS | 3
