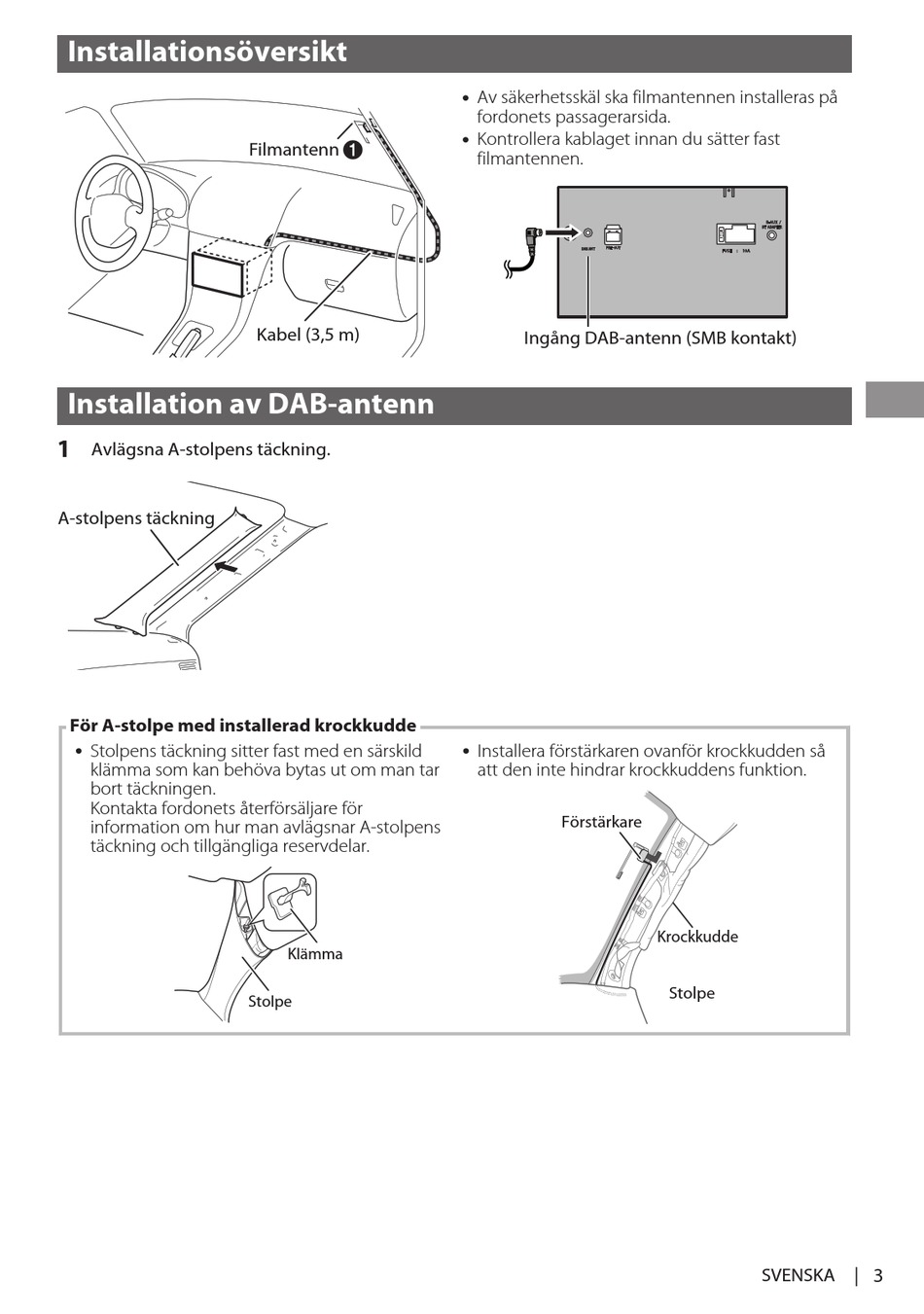

Installationsöversikt
Installation av DAB-antenn
1
Avlägsna A-stolpens täckning.
A-stolpens täckning
För A-stolpe med installerad krockkudde
Stolpens täckning sitter fast med en särskild
klämma som kan behöva bytas ut om man tar
bort täckningen.
Kontakta fordonets återförsäljare för
information om hur man avlägsnar A-stolpens
täckning och tillgängliga reservdelar.
Filmantenn A
Kabel (3,5 m)
Klämma
Stolpe
Installationsöversikt
Av säkerhetsskäl ska filmantennen installeras på
fordonets passagerarsida.
Kontrollera kablaget innan du sätter fast
filmantennen.
Ingång DAB-antenn (SMB kontakt)
Installera förstärkaren ovanför krockkudden så
att den inte hindrar krockkuddens funktion.
Förstärkare
Krockkudde
Stolpe
SVENSKA | 3
