JVC KW-DB60AT Installationsanleitung Seite 16

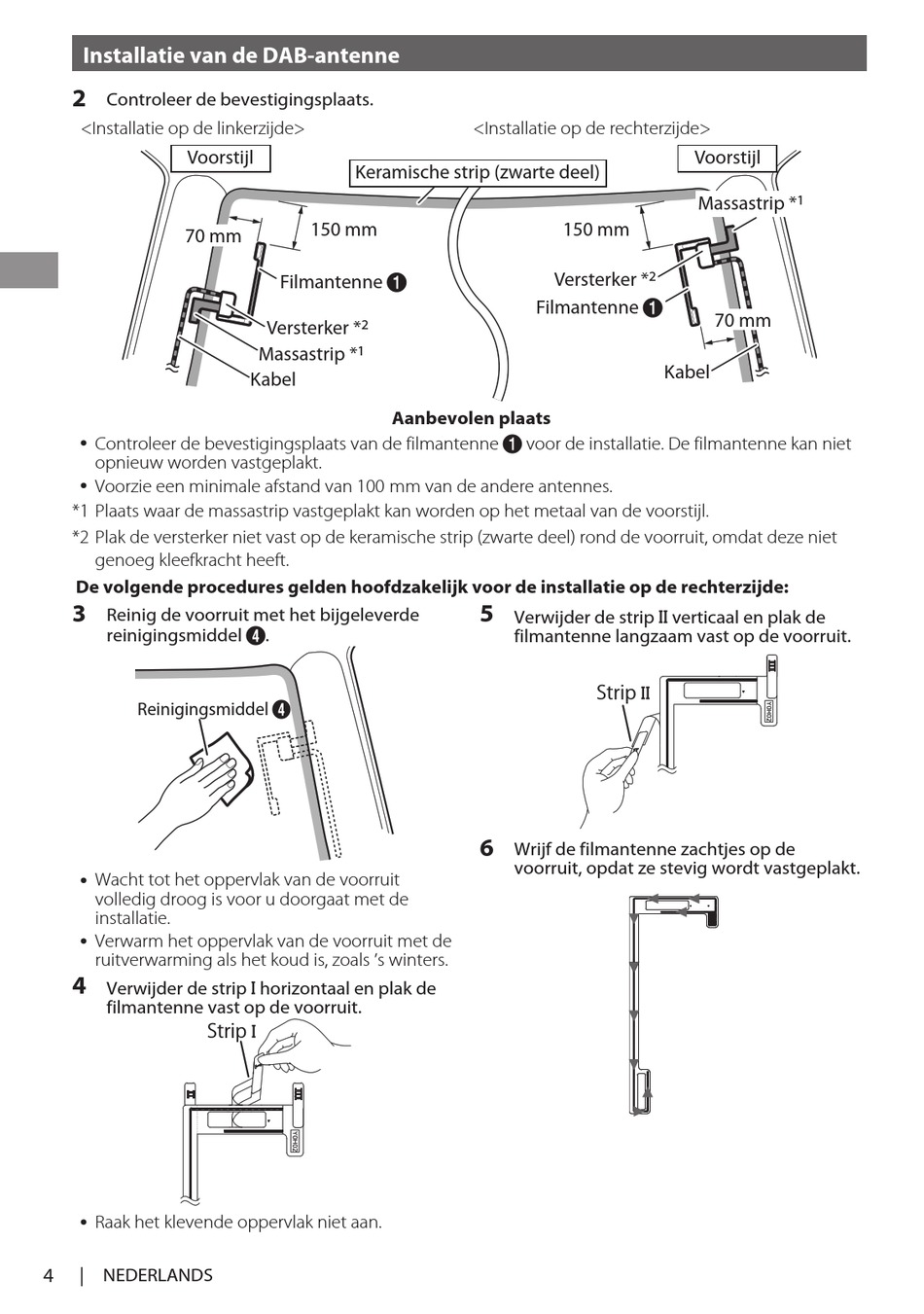

Installatie van de DAB-antenne
2
Controleer de bevestigingsplaats.
<Installatie op de linkerzijde>
Voorstijl
70 mm
Controleer de bevestigingsplaats van de filmantenne
opnieuw worden vastgeplakt.
Voorzie een minimale afstand van 100 mm van de andere antennes.
*1 Plaats waar de massastrip vastgeplakt kan worden op het metaal van de voorstijl.
*2 Plak de versterker niet vast op de keramische strip (zwarte deel) rond de voorruit, omdat deze niet
genoeg kleefkracht heeft.
De volgende procedures gelden hoofdzakelijk voor de installatie op de rechterzijde:
3
Reinig de voorruit met het bijgeleverde
reinigingsmiddel
Reinigingsmiddel D
Wacht tot het oppervlak van de voorruit
volledig droog is voor u doorgaat met de
installatie.
Verwarm het oppervlak van de voorruit met de
ruitverwarming als het koud is, zoals 's winters.
4
Verwijder de strip horizontaal en plak de
filmantenne vast op de voorruit.
Strip
Raak het klevende oppervlak niet aan.
4 | NEDERLANDS
Keramische strip (zwarte deel)
150 mm
Filmantenne A
Versterker * 2
Massastrip * 1
Kabel
Aanbevolen plaats
.
<Installatie op de rechterzijde>
150 mm
Versterker *
Filmantenne A
voor de installatie. De filmantenne kan niet
5
Verwijder de strip verticaal en plak de
filmantenne langzaam vast op de voorruit.
Strip
6
Wrijf de filmantenne zachtjes op de
voorruit, opdat ze stevig wordt vastgeplakt.
Voorstijl
Massastrip * 1
2
70 mm
Kabel
