Installation
GEFAHR:
Lebensgefahr durch Stromschlag!
▶ Vor Installation dieses Produktes:
Wärmeerzeuger und alle weiteren BUS-Teilnehmer allpolig
von der Netzspannung trennen.
3.1
Installationsort
Diese Bedieneinheit ist ausschließlich zur Wandinstallation vor-
gesehen.
Nicht im Wärmeerzeuger oder in Feuchträumen montieren.
600

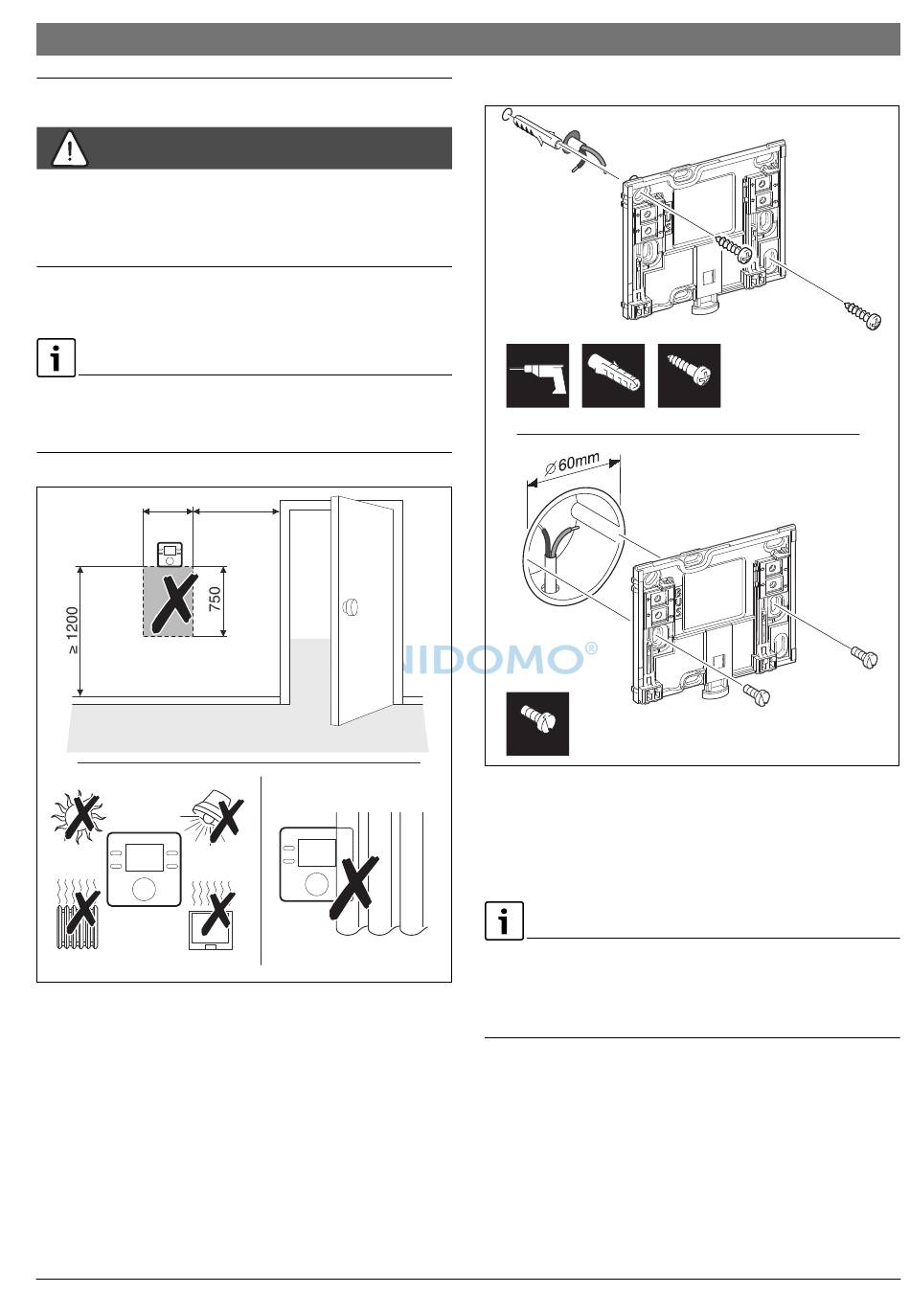

Bild 6
Installationsort im Referenzraum
CR 100 | CW 100
≥ 1000
6 720 809 984-03.1O
3.2
Installation
6 mm
6 mm
3,5 mm
Bild 7
Montage des Sockels
3.3
Elektrischer Anschluss
Die Bedieneinheit wird über die BUS-Leitung mit Energie ver-
sorgt. Die Polarität der Adern ist beliebig.
Wenn die maximale Gesamtlänge der BUS-Verbindungen zwi-
schen allen BUS-Teilnehmern überschritten wird oder im BUS-
System eine Ringstruktur vorliegt, ist die Inbetriebnahme der
Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
•
100 m mit 0,50 mm
Leiterquerschnitt
2
•
300 m mit 1,50 mm
Leiterquerschnitt.
▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min-
destabstand von 100 mm zwischen den einzelnen BUS-
Teilnehmern einhalten.
Installation | 5
3,5 mm
0 010 003 263-002
