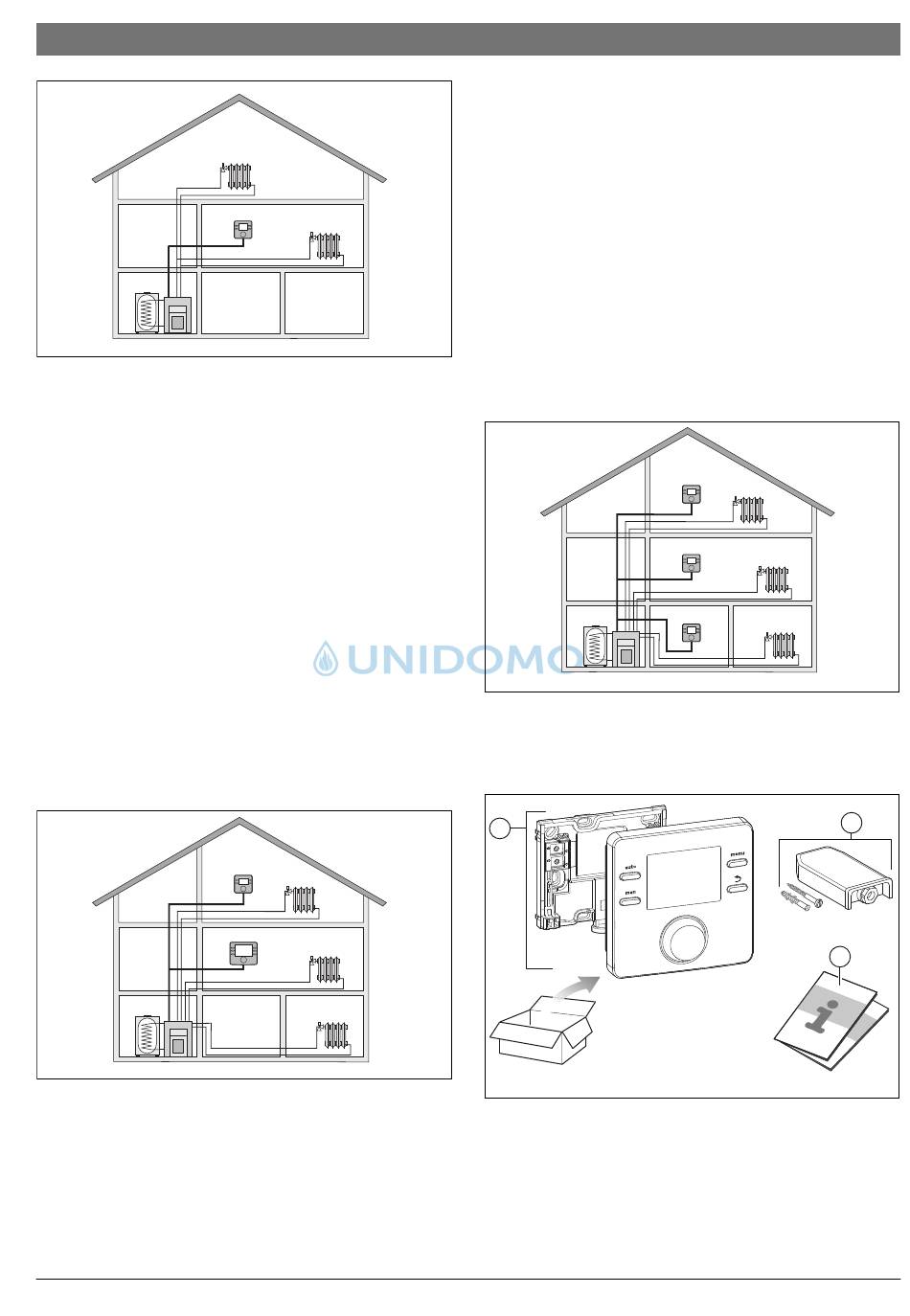

Bild 1
Beispiel für Heizungsanlage mit einem Heizkreis
HK 1 und C 100 als Regler (Einfamilienhaus)
Heizsysteme mit CR 100 als Fernbedienung einer C 400/
C 800
Die CR 100 dient als Fernbedienung in Anlagen mit einer über-
geordneten Bedieneinheit C 400/C 800 (CW 800 nicht in allen
Ländern verfügbar). Die Bedieneinheit C 400/C 800 wird da-
bei im Wohnraum montiert und regelt die direkt zugeordneten
Heizkreise (z. B. HK 1 und 2).
•
Grundlegende, für die ganze Heizungsanlage geltende Ein-
stellungen wie z. B. die Anlagenkonfiguration oder die
Warmwasserbereitung werden an der übergeordneten Be-
dieneinheit vorgenommen. Diese Einstellungen gelten
auch für die CR 100.
•
Die CR 100 regelt als Fernbedienung komplett den zuge-
ordneten Heizkreis (z. B. HK 3) hinsichtlich Raumtempera-
tur, Zeitprogramm, Urlaubsprogramm und Warmwasser-
Einmalladung.
Bild 2
Beispiel für Heizungsanlage mit drei Heizkreisen und
CR 100 als Fernbedienung (Einfamilienhaus mit Ein-
liegerwohnung oder Werkstatt)
CR 100 | CW 100
HK 1
C.100
HK 1
6 720 809 984-02.1O
C.100
C.100
HK 3
C.400
HK 1
HK 2
6 720 809 984-42.1O
Heizsysteme mit mehreren C 100
Jede C 100 regelt autark ihren Heizkreis und ist als Regler zu
programmieren.
Zentrale Einstellungen werden von der C 100 im ersten Heiz-
kreis übernommen. Hierzu gehört die Parametrisierung der
Warmwasserbereitung und der hydraulischen Weiche bzw. des
Weichenfühlers sowie ggf. der Solaranlage. An den C 100 für
die Heizkreise 2 ... 8 ist die Einstellung einer Betriebsart für
Warmwasserbereitung möglich. Der Wärmeerzeuger wählt den
höchsten Wert aus den empfangenen Sollwertvorgaben aus.
Zudem kann die Einmalladung für Warmwasser und das
Urlaubsprogramm ausgeführt werden.
Auch bei der Zonenregelung wird die Heizungsanlage durch
eine Kombination von C 100 und ggf. CR 10 geregelt.
Bild 3
Beispiel für Heizungsanlage mit drei Heizkreisen mit
jeweils einer C 100 als Regler (Mehrfamilienhaus)
2.2
Lieferumfang
1
B
B
U
U
S
S
Bild 4
Lieferumfang
[1] Bedieneinheit
[2] Nur bei CW 100: Außentemperaturfühler
[3] Technische Dokumentation
Angaben zum Produkt | 3
C.100
C.100
HK 3
C.100
HK 1
C.100
C.100
HK 2
6 720 809 984-41.1O
2x
2x
3
6 720 809 984-01.1O
6720863360 (2016/10)
