IC-KP2-1HRX-2V1
Installation
5 Installation
5.1 Auspacken
Prüfen Sie die Ware beim Auspacken auf Beschädigungen. Benachrichtigen Sie im Falle eines
Sachschadens die Post bzw. den Spediteur und verständigen Sie den Lieferanten.
Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der Lieferpapiere auf:
Liefermenge
■
Gerätetyp und Ausführung laut Typenschild
■
Zubehör
■
Kurzanleitung
■
Bewahren Sie die Originalverpackung für den Fall auf, dass Sie das Gerät zu einem späteren
Zeitpunkt einlagern oder verschicken.
Bei Fragen wenden Sie sich bitte an Pepperl+Fuchs.
5.2 EMV-Konzept
Die hervorragende Störfestigkeit der IDENTControl Compact gegenüber Emission und
Immission beruht auf dem durchgängigen Schirmungskonzept. Dabei wird das Prinzip des
Faradayschen Käfigs genutzt. Störungen werden durch den Schirm abgefangen und über die
Schutzerde-Anschlüsse sicher abgeleitet.

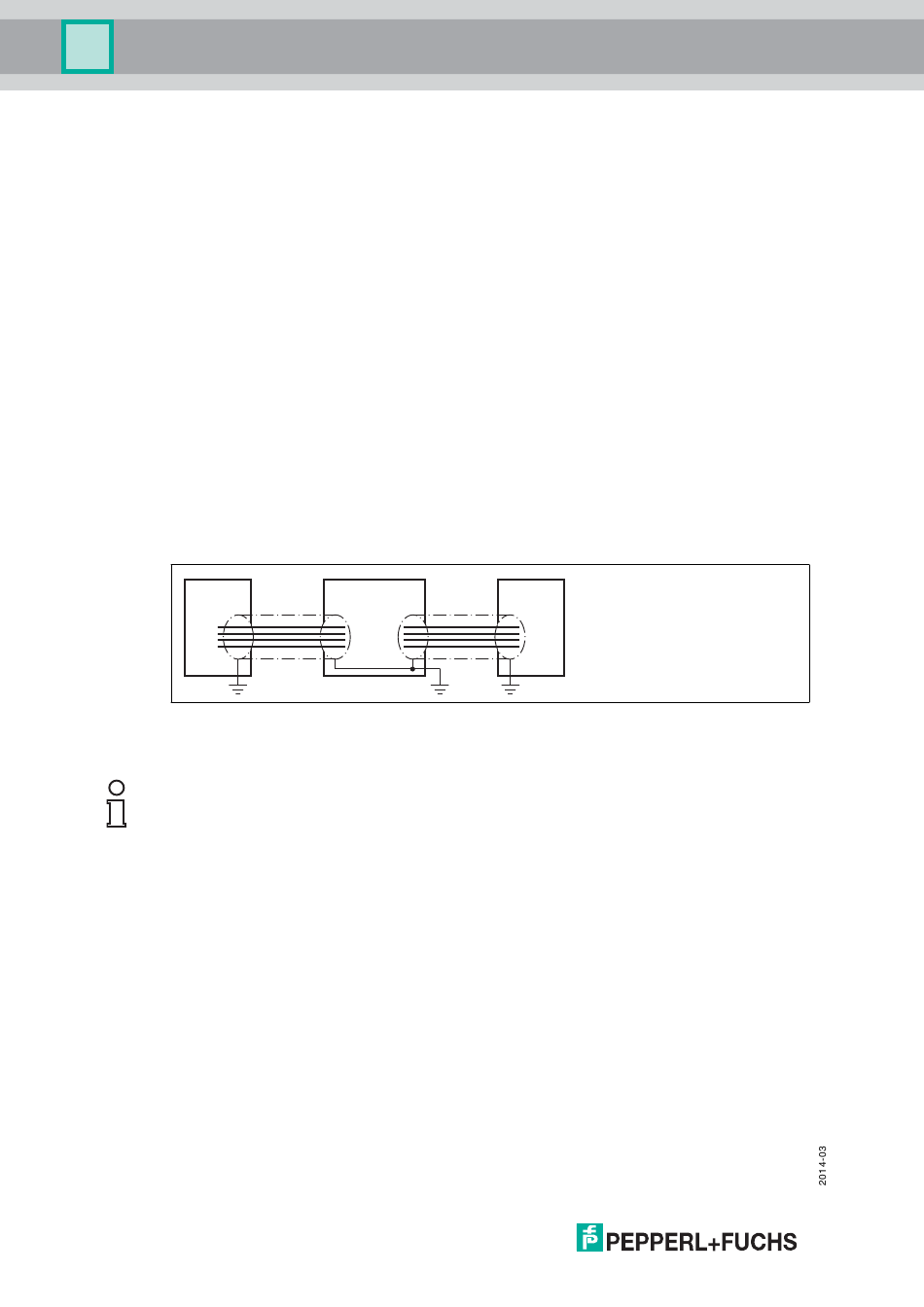

Lesekopf
Die Schirmung von Leitungen dient der Ableitung elektromagnetischer Störungen. Zur
Schirmung einer Leitung müssen Sie jede Seite des Schirms niederohmig und niederinduktiv
mit Erde verbinden.
Hinweis!
Wenn Sie Leitungen mit einer doppelten Schirmung verwenden, z. B. Drahtgeflecht und
metallisierte Folie, müssen Sie die beiden Schirme bei der Konfektionierung der Kabel am
Ende der Leitungen niederohmig miteinander verbinden.
Viele Störeinstrahlungen gehen von Versorgungskabeln aus, z. B. von der Zuleitung eines
Drehstrommotors. Aus diesem Grund sollten Sie eine parallele Leitungsführung von
Versorgungsleitungen und Daten-/Signalleitungen, insbesondere im gleichen Kabelkanal,
vermeiden.
Das durchgängige Schirmungskonzept wird vervollständigt durch das Metallgussgehäuse der
IDENTControl Compact und das Metallgehäuse der Schreib-/Leseköpfe.
Damit die Schirmung nicht durch das Metallgehäuse unterbrochen wird, müssen Sie die
Schirme niederohmig und niederinduktiv an Erde anschließen. Die gesamte Elektronik und
Leitungsführung befindet sich so innerhalb eines Faradayschen Käfigs.
14
IDENT Control Steuerung
RS 232
