1.

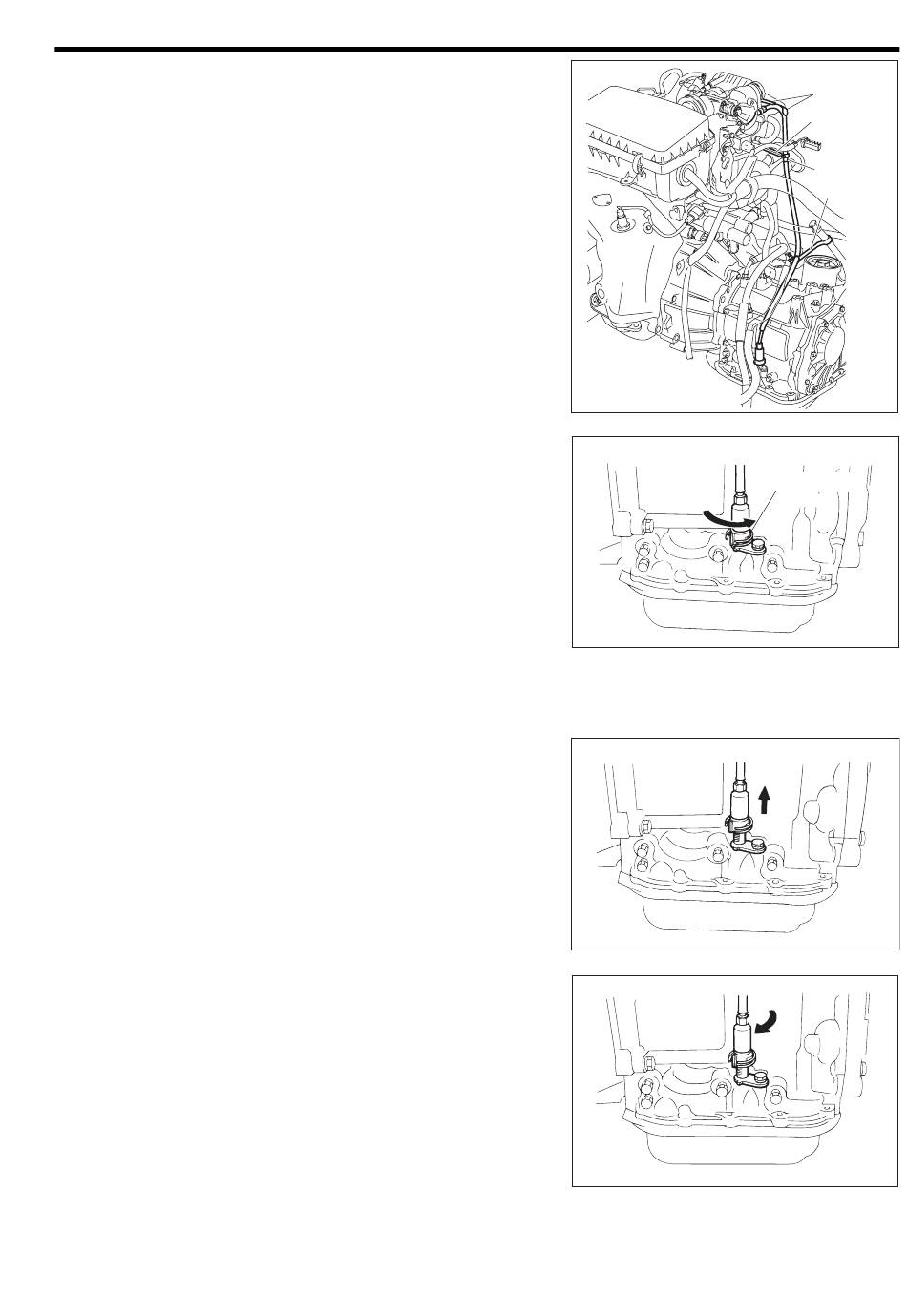

Sicherstellen, dass der Kickdown-Zug, wie im rechten
Bild dargestellt, verlegt wird. Abweichungen korrigieren.
2.
Den automatischen Einstellmechanismus zurücksetzen.
Anhand der nachstehenden Vorgehensweise verfahren.
(1) Die Gehäusekappe ca. 60 - 90 Grad drehen. (Der
Sicherungsbügel wird gedehnt.)
HINWEIS
•
Wenn das Drehen der Gehäusekappe mit der Hand
Schwierigkeiten bereiten sollte, einen Schlüssel mit einer
Schlüsselweite von 11 mm für den Drehvorgang ver-
wenden.
VORSICHT
•
Wenn beim Drehen der Gehäusekappe eine Zange o.ä.
benutzt wird, keine Seitenkraft anwenden. Die Anwen-
dung von Seitenkraft kann zur Beschädigung (Bruch) im
Bereich der Gehäusekappe führen.
(2) Die Gehäusekappe ziehen, bis sie mit dem Anschlag
in Berührung kommt.
(3) Die
Gehäusekappe
Richtung von Schritt 1 drehen. (Der Sicherungsbügel
wird geschlossen und damit die Gehäusekappe ge-
sichert.)
in
die
entgegengesetzte
F3–3
Führung
Klammer
Klebeband
Klammer
M21K5124ET16
Sicherungs
bügel
L11K5056ET10
L11K5057T10
L11K5058T10
