2-2 AUS- UND EINBAU (ANALOGANZEIGE-KOMBIINSTRUMENT)

2-2-1 ARBEITEN VOR DEM AUSBAU

1. Die Abdeckung des Kombiinstruments abnehmen.

2-2-2 AUS- UND EINBAUVERFAHREN

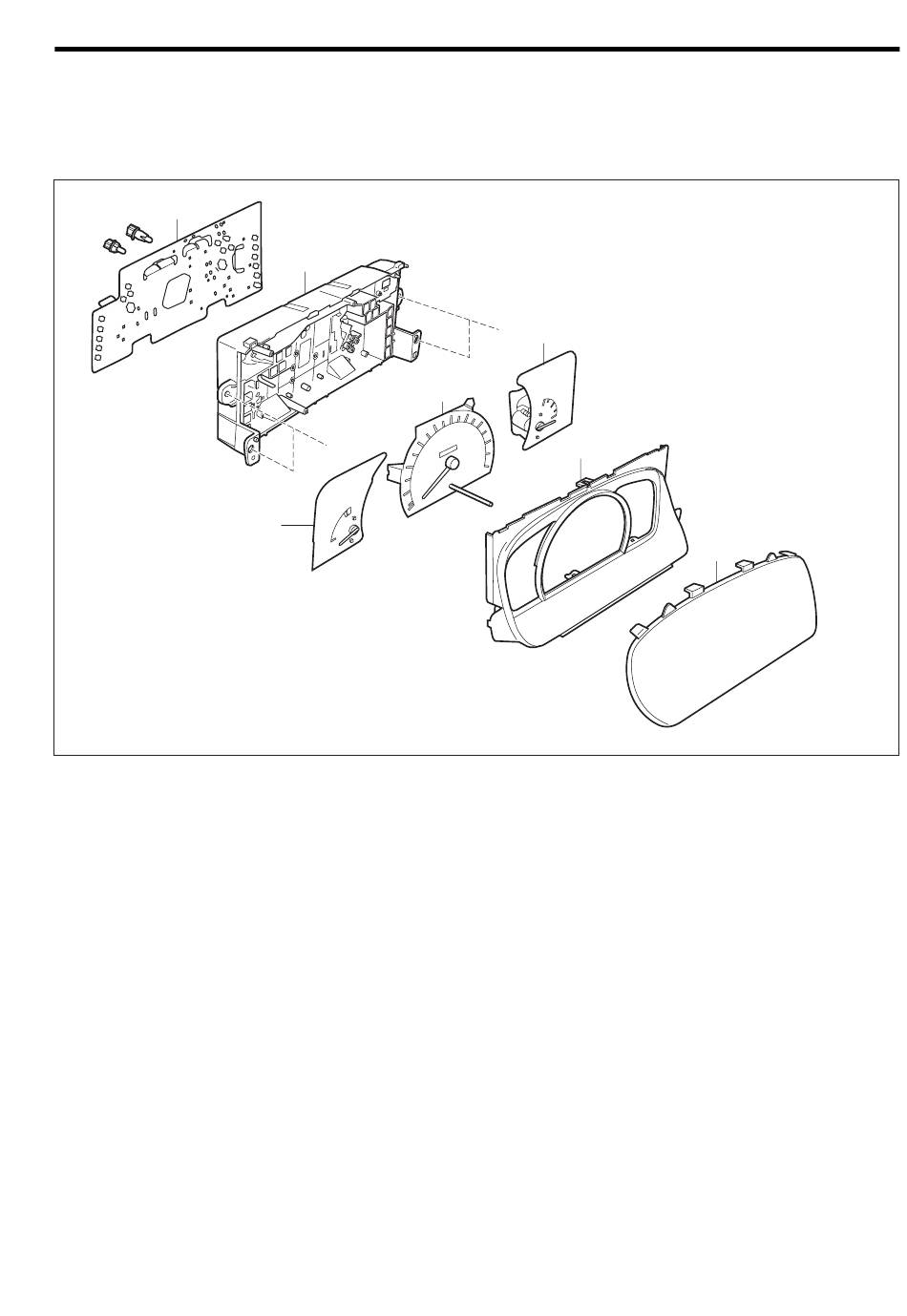

(1) BAUTEILE
g
(2) AUS- UND EINBAUVERFAHREN
1 a Scheibe, Kombiinstrument
2 b Gehäuseteil, Kombiinstrument
3 c Tacho
4 d Anzeige, Wassertemperatur
5 e Tankanzeige
6 f Gehäuse, Kombiinstrument
7 g Leiterplatine, Kombiinstrument Schaltkreis

2-2-3 ARBEITEN NACH DEM EINBAU

1. Die Abdeckung des Kombiinstruments anbauen.
f
c
S
d
S
e
b
J3–29
a
L21H6033S25
