[E] Afişajul informaţiilor privind unitatea
■ [E-00] Afişajul versiunii de software (exemplu: 23)
■ [E-01] Afişajul versiunii EEPROM (exemplu: 23)
■ [E-02] Afişajul datelor de identificare a modelului unităţii
(exemplu: 11)
■ [E-03] Afişajul temperaturii agentului frigorific lichid
■ [E-04] Afişajul temperaturii pe admisia apei
NOTIFICARE
Afişajele [E-03] şi [E-04] nu sunt actualizate
permanent. Afişajele de temperatură sunt actualizate
numai după trecerea mai întâi prin codurile de reglaj
local.
[F] Configurare opţională
Funcţionarea pompei
Reglajul local pentru funcţionarea pompei se aplică la logica
funcţionării pompei numai când comutatorul DIP SS2-3 este pe OFF.
Când funcţionarea pompei este dezactivată, pompa se va opri dacă
temperatură exterioară este mai mare decât valoarea setată de
[4-02] sau dacă temperatura exterioară scade sub valoarea setată de
[F-01]. Când funcţionarea pompei este activată, funcţionarea pompei
este posibilă la toate temperaturile din exterior. Consultaţi
"8.3. Configurarea funcţionării pompei" la pagina 24.
■ [F-00] Funcţionarea pompei: specifică dacă funcţionarea
pompei este activată (1) sau dezactivată (0).
Autorizarea răcirii spaţiului
■ [F-01] Temperatura de autorizare a răcirii spaţiului: defineşte
temperatură exterioară sub care răcirea spaţiului este
decuplată.
INFORMAŢII
Această funcţie este valabilă numai pentru RKHBX
când este selectată răcirea spaţiului.
Comanda încălzitorului plăcii de fund
Se aplică numai la instalaţia cu o unitate exterioară RRLQ sau în
cazul când este instalat setul opţional al încălzitorului plăcii de fund.
■ [F-02] Temperatura de cuplare a încălzitorului plăcii de fund:
defineşte temperatura exterioară sub care încălzitorul plăcii
de fund va fi activat de unitatea interioară pentru a preveni
acumularea gheţii pe placa de fund a unităţii exterioare la
temperaturi din exterior căzute.
■ [F-03] Histereza încălzitorului plăcii de fund: defineşte
diferenţa dintre temperatura de cuplare a încălzitorului plăcii
de fund şi temperatura de decuplare a încălzitorului plăcii de
fund.

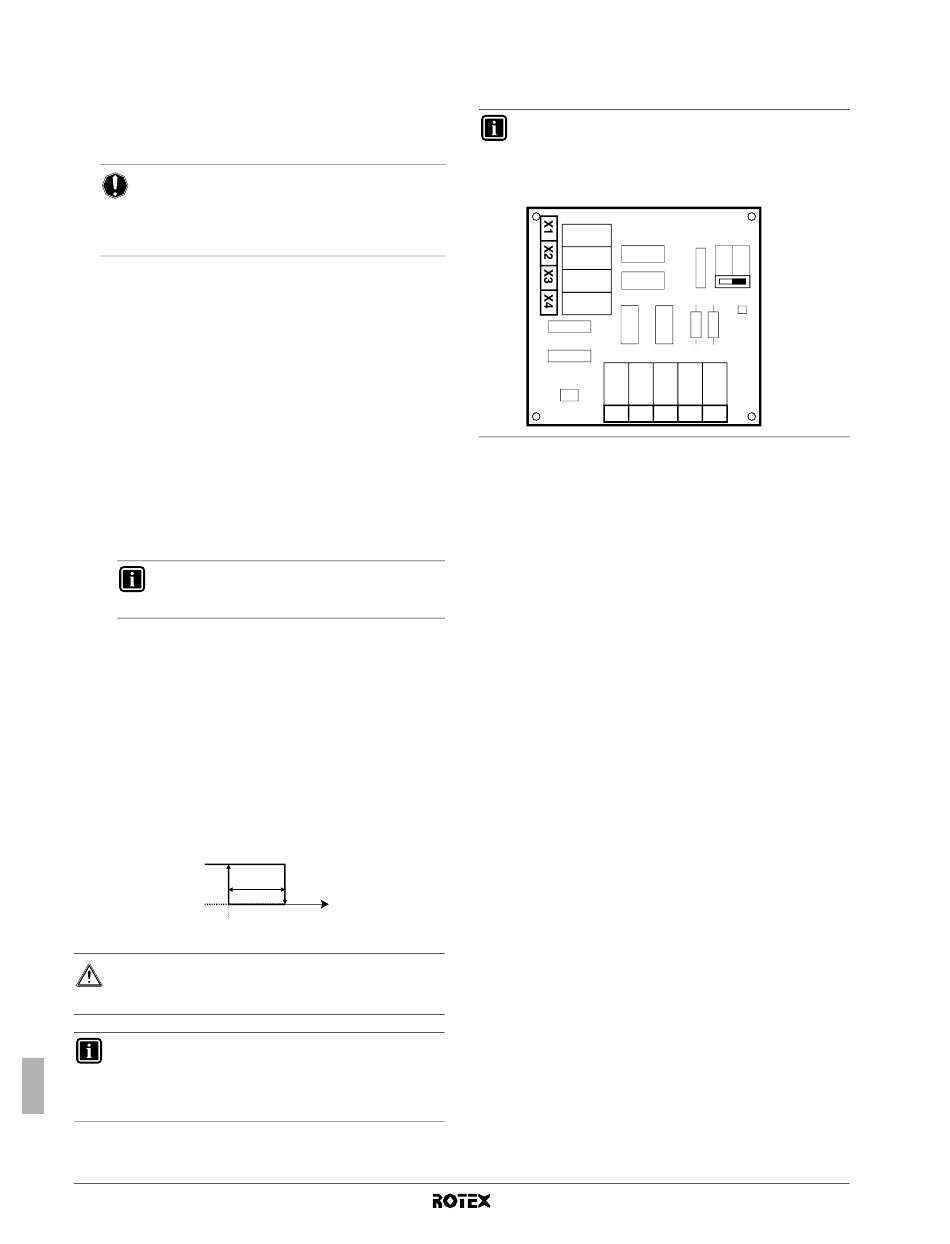

Încălzitorul plăcii de fund
PORNIT
[F-03]
OPRIT
[F-02]
T Outdoor temperature (Temperatură exterioară)
A
ATENŢIE
Încălzitorul plăcii de fund este controlat prin X14A.
Asiguraţi-vă că [F-04] este setat corect.
INFORMAŢII
La RRLQ_CA încălzitorul plăcii de fund este controlat
intern, prin placa cu circuite integrate a unităţii exterioare.
Reglajele locale [F-02] şi [F-03] nu sunt aplicabile pentru
această unitate.
Manual de instalare
39
All manuals and user guides at all-guides.com
Funcţionalitatea X14A
T
A
■ [F-04] Funcţionalitatea X14A: specifică dacă logica X14A
urmează semnalul de ieşire pentru trusa solară model
RKHBH/X_AA/AB (0) sau dacă logica X14A urmează ieşirea
pentru încălzitorul plăcii de fund (1).
INFORMAŢII
Independent de reglajul local [F-04], contactul X3-X4
(EKRP1HB) urmează logica semnalului de ieşire pentru
trusa solară model. Vezi figura de mai jos pentru poziţia
schematică a acestui contact.
X2M
X1M
YC Y1 Y2 Y3 Y4
Unitate interioară pentru sistem de pompă termică aer la apă
OFF ON
SS1
RKHBH/X016BB
