Directives De Câblage Local; Raccordement De L'alimentation Électrique De L'unité Intérieure Et Du Câble De Communication - Rotex RKHBH016BB3V3 Installationsanleitung

Élément Description
1 Câble d'alimentation pour l'unité
extérieure
2 Alimentation de l'unité intérieure
et câble de communication
3 Câble électrique pour le chauffage
(c)
de la plaque de fond
4 Câble d'alimentation électrique pour
chauffage d'appoint
5 Câble du thermostat d'ambiance
6 Câble de commande de vanne à 3 voies
7 Câble de commande de vanne à 2 voies
8 Alimentation électrique du surchauffage
et câble de protection thermique
9 Câble de thermistance
10 Câble d'alimentation électrique
(f)
du surchauffage
11 Câble d'alimentation électrique au tarif
nuit (contact sans tension)
12 Câble d'interface utilisateur
13 Alimentation électrique au tarif du kWh
normal
(a) Reportez-vous à la plaquette signalétique sur l'unité extérieure.
2
(b) Section du câble 2,5 mm
(c) Le câble pour le chauffage de la plaque de fond s'utilise uniquement en
combinaison avec l'unité RRLQ_AA/AB/BA ou dans le cas du kit EKBPHT
en option. Le chauffage de la plaque de fond est contrôlé en interne par la
carte de circuits imprimés de l'unité extérieure RRLQ_CA.
(d) Section minimale du câble 0,75 mm
(e) Reportez-vous au tableau sous "Connexion de l'alimentation électrique du
chauffage d'appoint" à la page 20.
(f) Uniquement pour les ballons avec dispositif de surchauffage intégré (RKHW*)
(g) La thermistance et le fil de raccordement (12 m) sont fournis avec l'unité intérieure.
2
(h) Section de câble 0,75 mm à 1,25 mm
Un contact libre de tension garantit la charge minimum applicable de 15 V CC,
10 mA.
2
(i) Section de câble 0,75 mm à 1,25 mm
ATTENTION
Sélectionnez les dimensions des câbles et des fils
conformément à la législation applicable.
AVERTISSEMENT
Après avoir terminé le travail électrique, vérifiez que
chaque composant électrique et la borne à l'intérieur du
coffret électrique sont raccordés fermement.
Directives de câblage local
■
La plupart du câblage local de l'unité intérieure doit être fait sur
le bornier à l'intérieur du coffret électrique. Pour accéder au
bornier, retirez le couvercle de l'unité intérieure et le panneau de
service du coffret électrique, reportez-vous à la section
"5.1. Ouverture de l'unité intérieure" à la page 10.
AVERTISSEMENT
Coupez l'alimentation électrique – c.-à-d. le courant
de l'unité extérieure et l'alimentation du chauffage
d'appoint et du ballon d'eau chaude domestique (le
cas échéant) – avant de retirer le panneau de service
du coffret électrique.
■
Les attache-câbles sont prévus au bas du coffret électrique.
Fixez tous les câbles à l'aide des attache-câbles (non fourni).
■
Un circuit électrique spécial est requis pour le chauffage
d'appoint.
■
Les installations équipées d'un ballon d'eau chaude domestique
(option) nécessitent un circuit électrique spécifique pour le
(1)
surchauffage .
Reportez-vous au manuel d'installation du ballon d'eau chaude
domestique.
(1) Uniquement pour les ballons avec dispositif de surchauffage intégré (RKHW*)
RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
All manuals and user guides at all-guides.com
Nombre de Courant de
conducteurs service
requis maximal
(a)
2+GND
(b)
3+GND
(d)
2
2+GND ou
(e)
3+GND
(d)
3 ou 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(f)
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
2
, longueur maximale: 50 m.
2
, longueur maximale: 500 m.
Raccordement de l'alimentation électrique de l'unité
intérieure et du câble de communication
Exigences imposées au circuit et aux câbles électriques
L'alimentation électrique de l'unité intérieure doit être fournie par
l'unité extérieure. La communication de données avec l'unité
extérieure est fournie via le même câble.
Pour toutes les directives et spécifications relatives au câblage sur
place entre l'unité intérieure et l'unité extérieure, reportez-vous au
manuel d'installation de l'unité extérieure.
Procédure
1 À l'aide du câble approprié, raccordez le circuit électrique aux
bornes appropriées comme indiqué dans le schéma de câblage
et l'illustration ci-dessous.
2 Raccordez le conducteur de terre (jaune/vert) à la vis de terre
sur la plaque de fixation du coffret électrique.
3 Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
4 Lors de l'acheminement des câbles, veillez à ce qu'ils ne gênent
pas le montage du couvercle de l'unité intérieure, reportez-vous
à la section figure 3.

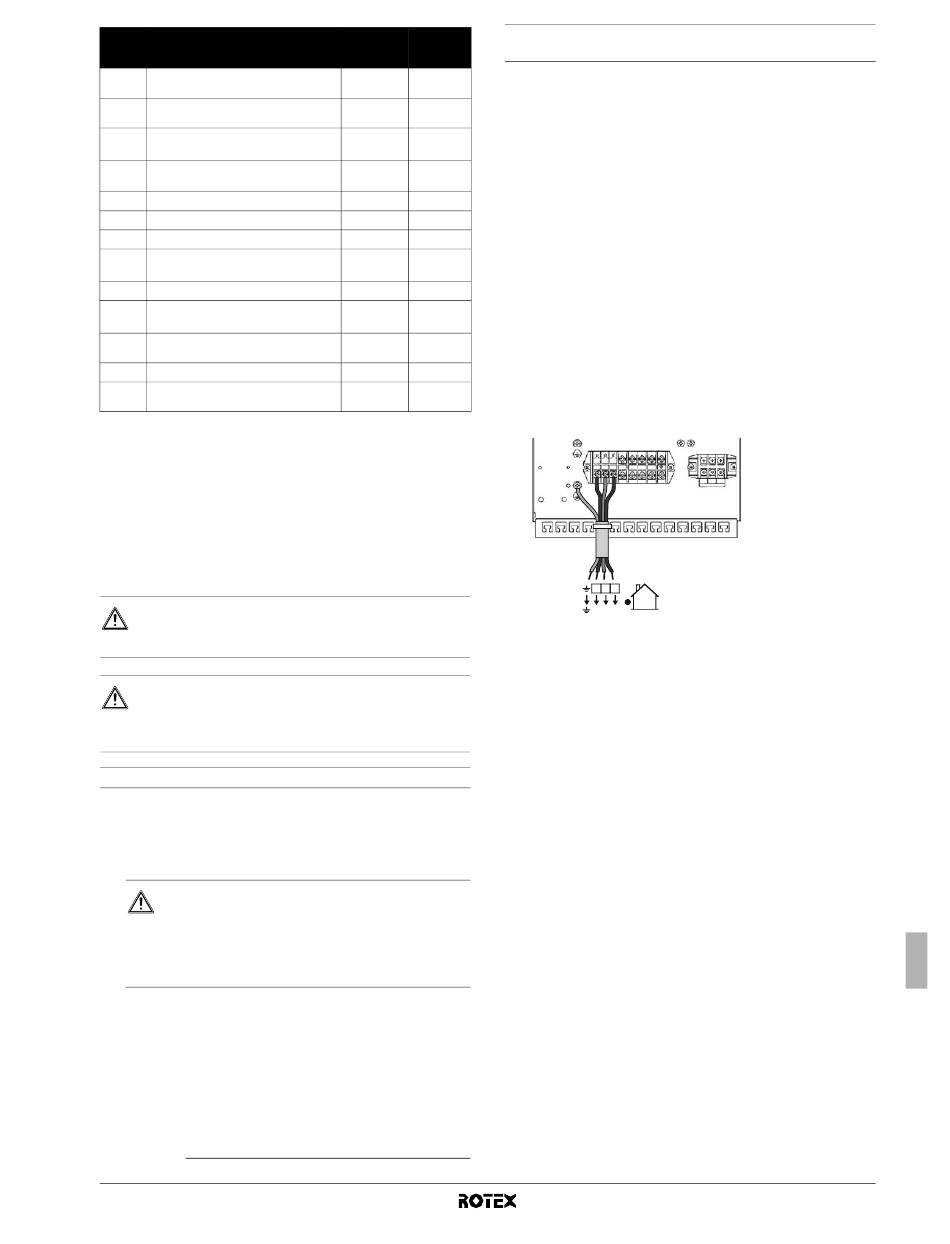

Remarque: seul le câblage local pertinent est illustré.
X1M
1 2 3
1 2 3
1 2 3
X3M
