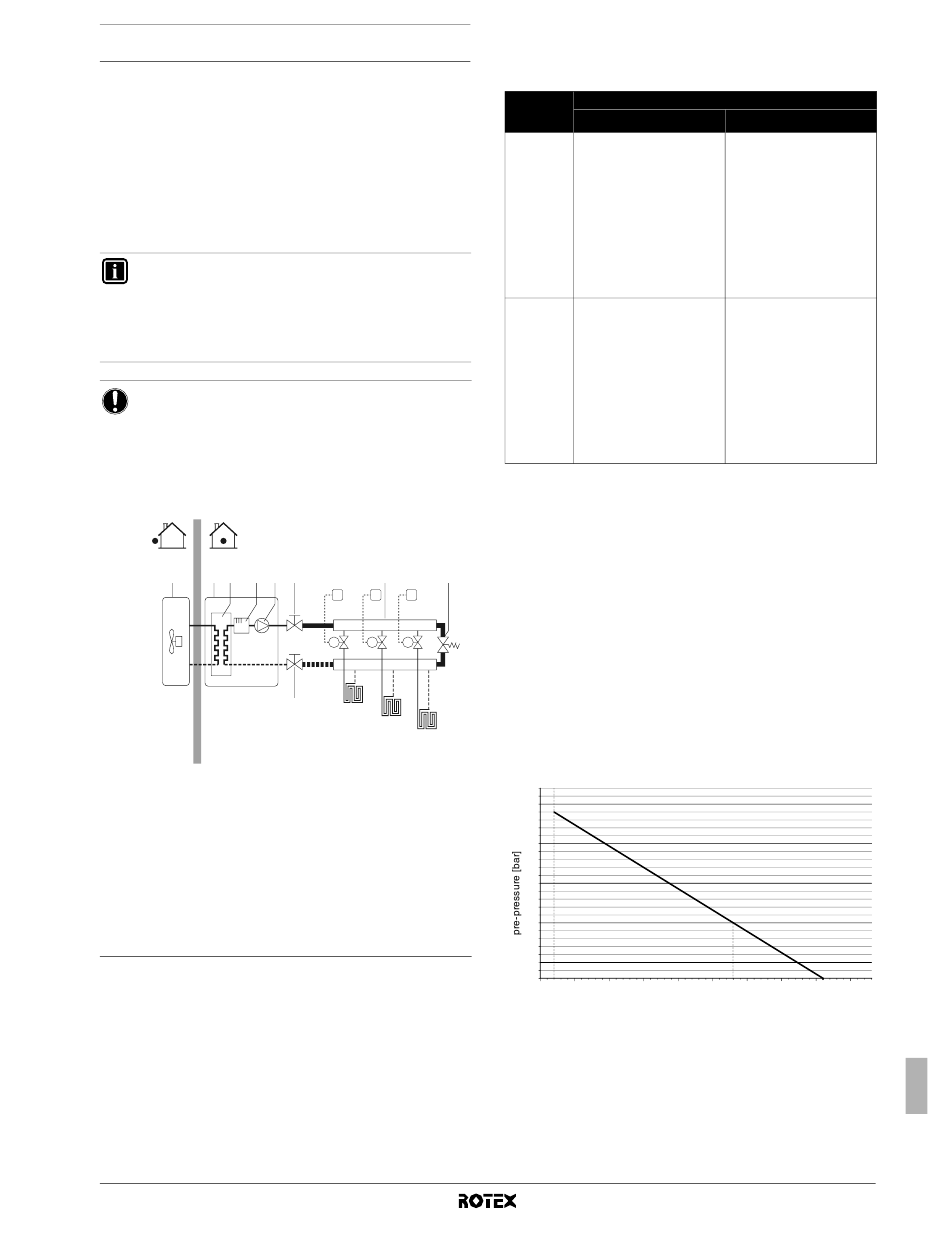

Comprobación del volumen de agua y de la pre-sión de carga
inicial del depósito de expansión
La unidad está equipada con un depósito de expansión de 10 litros
con una presión de carga inicial preajustada de 1 bar.
Para asegurar el buen funcionamiento de la unidad podría ser
necesario ajustar la presión de carga inicial del depósito de expansión
y se deberá comprobar el volumen máximo y mínimo del agua.
1 Asegúrese de que caudal de agua total en la instalación,
excluyendo el caudal de agua interno de la unidad interior sea
de 20 l. como mínimo.
"12. Especificaciones técnicas" en la página 53 para conocer el
caudal de agua interno de la unidad interior.
INFORMACIÓN
En la mayoría de los equipos, el volumen total de agua
alcanzará unos resultados satisfactorios.
No obstante, en procesos críticos o en habitaciones con
una elevada carga calorífica podría necesitarse un
volumen de agua adicional.
AVISO
Cuando la circulación en cada circuito cerrado de
calefacción de habitaciones es controlada mediante
válvulas de control remoto es importante mantener este
caudal mínimo de agua, incluso si las válvulas están
cerradas.
Ejemplo
1 2 3 4 5
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Colector (suministro independiente)
8 Válvula de by-pass (suministro independiente)
FHL1...3 Circuito cerrado de calefacción radiante en
suelos
T1...3 Termostato de habitación individual (opcional)
M1...3 Válvula motorizada individual para controlar el
circuito cerrado de calefacción de suelo
radiante (suministro independiente)
2 A través de la siguiente tabla, compruebe si es necesario
ajustar la presión de carga inicial del depósito de expansión.
RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010
All manuals and user guides at all-guides.com
Consulte el apartado
6 7 8
T1 T2 T3
M1 M2 M3
6
FHL1
FHL2
FHL3
3 Mediante la siguiente tabla y las instrucciones que aparecen
a continuación compruebe si el volumen total de agua en la
instalación está por debajo del volumen de agua máximo
admisible.
Diferencia
de altura de
≤
(a)
instalación 280 l
No se requiere ajuste de
≤
7 m
presión de carga inicial.
Acciones requeridas:
• se debe aumentar la presión
de carga inicial; calcule la
presión de carga inicial
requerida conforme a las
instrucciones del apartado
>7 m "Cálculo de la presión de
carga inicial del recipiente
de expansión"
• compruebe si el volumen de
agua es inferior al volumen
máximo admisible (utilice
el siguiente gráfico)
(a) Diferencia de altura de instalación: Diferencia de altura (en metros) entre el punto
más alto del circuito de agua y la unidad interior. Si la unidad está situada en el
punto más alto de la instalación se considera que la altura de la instalación es
de 0 m.
Cálculo de la presión de carga inicial del recipiente de expansión
La presión de carga inicial (Pg) a ajustar depende de la diferencia de
instalación máxima (H) y se calcula como se muestra a continuación:
Pg=(H/10+0,3) bares
Comprobación del volumen de agua máximo admisible
Para obtener el volumen de agua máximo admisible en todo el
circuito proceda del siguiente modo:
1 Calcule el volumen de agua máximo para la presión de carga
inicial (Pg) obtenida, utilizando el siguiente gráfico.
2 Compruebe si el volumen total de agua en todo el circuito de
agua es inferior a este valor.
Si no es así, esto significa que el depósito de expansión del interior
de la unidad interior es demasiado pequeño para la instalación.
2.5
2
1.5
1
0.5
0.3
0 50 100 150 200
2 0
maximum water volume [l]
pre-pressure = presión de carga inicial
maximum water volume = volumen máximo de agua
Ejemplo 1
La unidad interior está instalada 5 m debajo del punto más alto del
circuito de agua. El volumen total de agua en el circuito de agua es
de 100 l.
En este ejemplo no se requiere realizar ninguna acción o ajuste.
Volumen de agua
>280 l
Acciones requeridas:
• se debe reducir la presión
de carga inicial; calcule la
presión de carga inicial
requerida conforme a las
instrucciones del apartado
"Cálculo de la presión de
carga inicial del recipiente
de expansión"
• compruebe si el volumen de
agua es inferior al volumen
máximo admisible (utilice el
siguiente gráfico)
El depósito de expansión de la
unidad es demasiado pequeño
para la instalación.
250 300 350 400 450
