1. Válvula de purga de ar
O ar remanescente no sistema de água pode ser retirado
automaticamente, através da válvula de purga de ar.
2. Aquecedor de reserva
O aquecedor de reserva consiste num elemento eléctrico de
aquecimento no reservatório
capacidade adicional de aquecimento do circuito de água,
quando a capacidade de aquecimento da unidade de exterior
for insuficiente, devido a baixas temperaturas exteriores.
3. Sensores de temperatura
Quatro sensores de temperatura determinam a temperatura da
água e do refrigerante em vários pontos do circuito de água.
4. Caixa de distribuição
A caixa de distribuição contém os principais componentes
eléctricos e electrónicos da unidade de interior.
5. Permutador de calor
6. Reservatório de expansão (10 l)
7. Interface de utilizador
A interface de utilizador permite ao instalador (e ao utilizador)
configurar, utilizar e efectuar a manutenção da unidade.
8. Ligação para o refrigerante (líquido)
9. Ligação para o refrigerante (gás)
10. Válvulas de fecho (acessório)
As válvulas de fecho, nas conexões de entrada e de saída da
água, permitem isolar o circuito de água da unidade de interior
do circuito de água do edifício. Isto simplifica a drenagem
e a substituição de filtros na unidade de interior.
11. Ligação da entrada de água
12. Ligação da saída de água
13. Válvulas de enchimento e drenagem
14. Filtro de água
O filtro retira a sujidade da água, para evitar danos à bomba ou
entupimentos no evaporador. O filtro de água tem de ser limpo
regularmente. Consulte a "10. Manutenção e assistência" na
página 47.
15. Manómetro
O manómetro permite ler a pressão da água no circuito.
16. Fluxóstato
O fluxóstato verifica o fluxo de água no circuito e protege
o permutador de calor contra congelamentos e a bomba contra
danos.
17. Bomba
A bomba faz circular a água no circuito.
18. Protecção térmica do aquecedor de reserva
O aquecedor de reserva está equipado com uma protecção
térmica. A protecção térmica é activada quando a temperatura
se torna demasiado elevada.
19. Fusível do aquecedor de reserva
O aquecedor de reserva está equipado com um fusível.
O fusível funde-se quando a temperatura se torna demasiado
alta (superior à temperatura da protecção térmica do aquecedor
de reserva).
20. Válvula de segurança
A válvula de segurança evita que haja uma excessiva pressão
da água no circuito, abrindo-se aos 3 bar, para libertar alguma
água.
21. Mangueira da válvula de segurança
A saída efectiva da válvula de segurança. Certifique-se de
instalar um sistema adequado de drenagem.
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
All manuals and user guides at all-guides.com
respectivo, que fornece

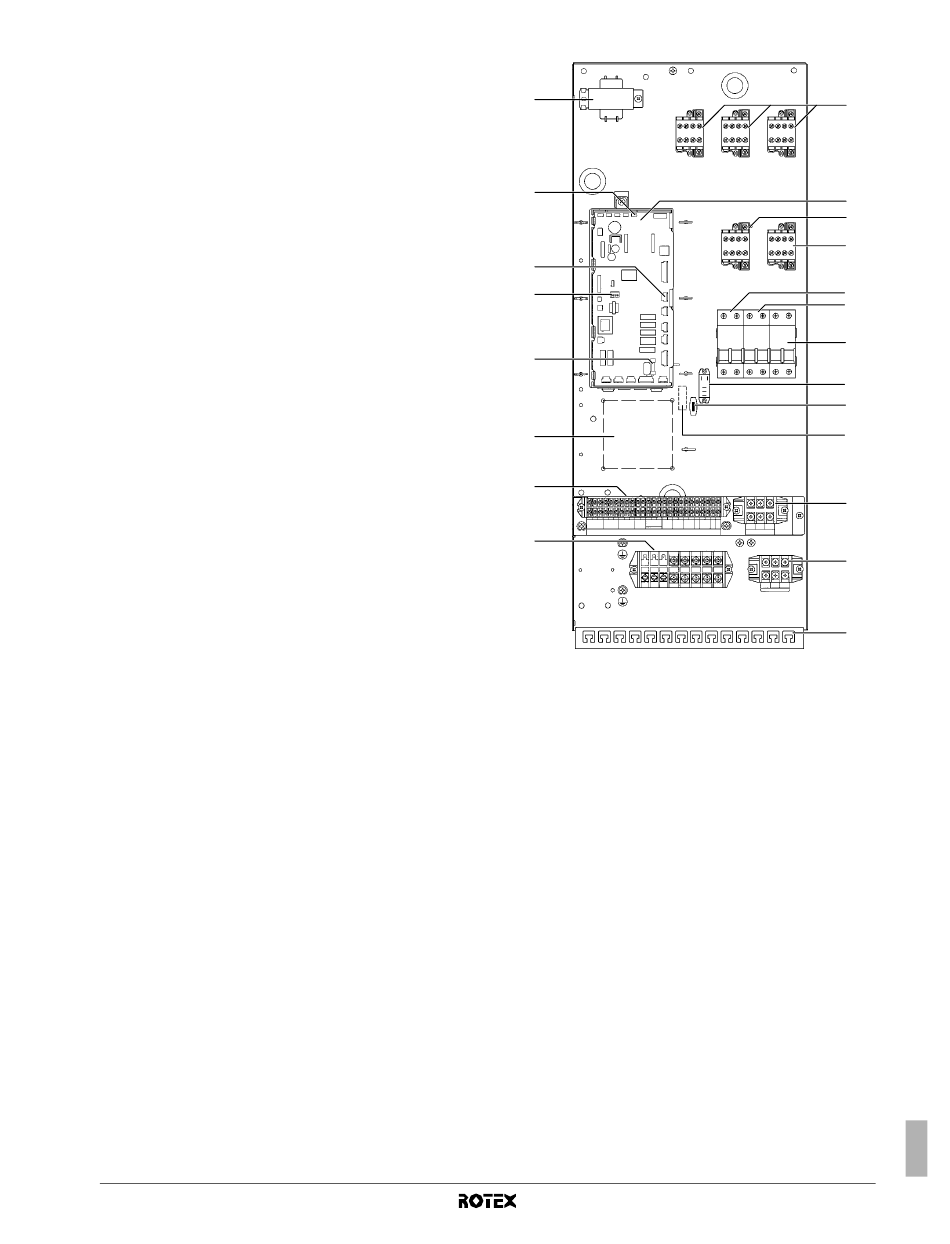

5.3. Componentes principais da caixa de distribuição
15
TR1
K1M
X9A
12
A1P
X13A
11
SS2
10
FU1
9
16 A4P
6
X2M
6
X1M
1. Contactores do aquecedor de reserva: K1M, K2M, K5M e K6M.
2. Placa de circuito impresso principal
A placa de circuito impresso principal controla o funcionamento
da unidade.
3. Contactor do aquecedor de apoio, K3M (apenas nas instalações
com tanque de água quente doméstica)
4. Disjuntor do aquecedor de apoio, F2B (apenas nas instalações
com tanque de água quente doméstica)
O disjuntor protege o aquecedor de apoio, no tanque de água
quente doméstica, contra sobrecargas ou curto-circuitos.
5. Disjuntor do aquecedor de reserva, F1B, F3B
O disjuntor protege o circuito eléctrico do aquecedor de reserva
contra sobrecargas ou curto-circuitos.
6. Placas de bornes
As placas de bornes possibilitam uma ligação fácil das ligações
eléctricas locais.
7. Apoios para as braçadeiras de cabos
Os apoios para as braçadeiras de cabos permitem fixar as
ligações eléctricas locais à caixa de distribuição, utilizando
braçadeiras, para protegê-los contra tracção excessiva.
8. Placas de bornes, X3M e X4M (apenas nas instalações com
tanque de água quente doméstica)
9. Fusível da placa de circuito impresso, FU1
10. Interruptores de configuração, SS2
Os interruptores de configuração SS2 são 4 ao todo, permitindo
configurar vários parâmetros da instalação. Consulte a "8.1. Visão
geral da regulação dos interruptores de configuração" na
página 23.
11. Encaixe X13A
O encaixe X13A recebe o conector K3M (apenas nas
instalações com tanque de água quente doméstica).
1
K2M K5M
2
3
K3M K6M 1
4
5
F2B F3B F1B
5
14
K4M
FU2
13
17
X4M
8
8
X3M
7
