1. Ventilul de purjare a aerului
Aerul rămas în circuitul de apă va fi îndepărtat automat prin
ventilul de purjare a aerului.
2. Încălzitor de rezervă
Încălzitorul de rezervă constă dintr-un element electric de
încălzire care asigură o capacitate de încălzire suplimentară
circuitului de apă când capacitatea de încălzire a unităţii
exterioare este insuficientă datorită temperaturii exterioare
scăzute.
3. Senzori de temperatură
Patru senzori de temperatură determină temperatura apei şi
agentului frigorific în diferite puncte ale circuitului de apă.
4. Cutie de distribuţie
Cutia de distribuţie conţine principalele componente electronice
şi electrice ale unităţii interioare.
5. Schimbător de căldură
6. Vas de destindere (10 l)
7. Interfaţa utilizatorului
Interfaţa utilizatorului permite instalatorului şi utilizatorului să
regleze, să utilizeze şi să întreţină unitatea.
8. Racordul agentului frigorific lichid
9. Racordul agentului frigorific gaz
10. Ventile de închidere (accesoriu)
Ventilele de închidere de pe racordul admisiei apei şi racordul
evacuării apei permit izolarea părţii circuitului de apă al unităţii
interioare de partea circuitului de apă rezidenţial. Aceasta
uşurează golirea şi înlocuirea filtrului unităţii interioare.
11. Racordul admisiei apei
12. Racordul evacuării apei
13. Ventile de evacuare şi umplere.
14. Filtru de apă
Filtrul de apă îndepărtează murdăria din apă pentru a preveni
deteriorarea pompei sau blocarea evaporatorului. Filtrul de apă
trebuie curăţat în mod regulat. Vezi "10. Întreţinere şi deservire"
la pagina 46.
15. Manometru
Manometrul permite citirea presiunii apei în circuitul de apă.
16. Fluxostat
Regulatorul de debit controlează debitul în circuitul de apă şi
protejează schimbătorul de căldură împotriva îngheţului şi
pompa împotriva deteriorării.
17. Pompă
Pompa recirculă apa în circuitul de apă.
18. Dispozitiv de protecţie termică a încălzitorului de rezervă
Încălzitorul de rezervă este prevăzut cu un dispozitiv de
protecţie termică. Dispozitivul de protecţie termică este activat
când temperatura devine prea înaltă.
19. Siguranţa termică a încălzitorului de rezervă
Încălzitorul de rezervă este prevăzut cu o siguranţă termică.
Siguranţa termică se arde când temperatura devine prea
ridicată (mai mare decât temperatura dispozitivului de protecţie
termică a încălzitorului de rezervă).
20. Supapă de siguranţă
Supapa de siguranţă previne acumularea unei presiuni excesive
a apei în circuitul de apă, deschizându-se la 3 bar şi eliminând
puţină apă.
21. Furtunul supapei de siguranţă
Evacuarea efectivă a supapei de siguranţă. Aveţi grijă să
asiguraţi o evacuare corespunzătoare.
Manual de instalare
11
All manuals and user guides at all-guides.com
5.3.
15
12
11
10
16
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Comutator DIP SS2
11. Priză X13A

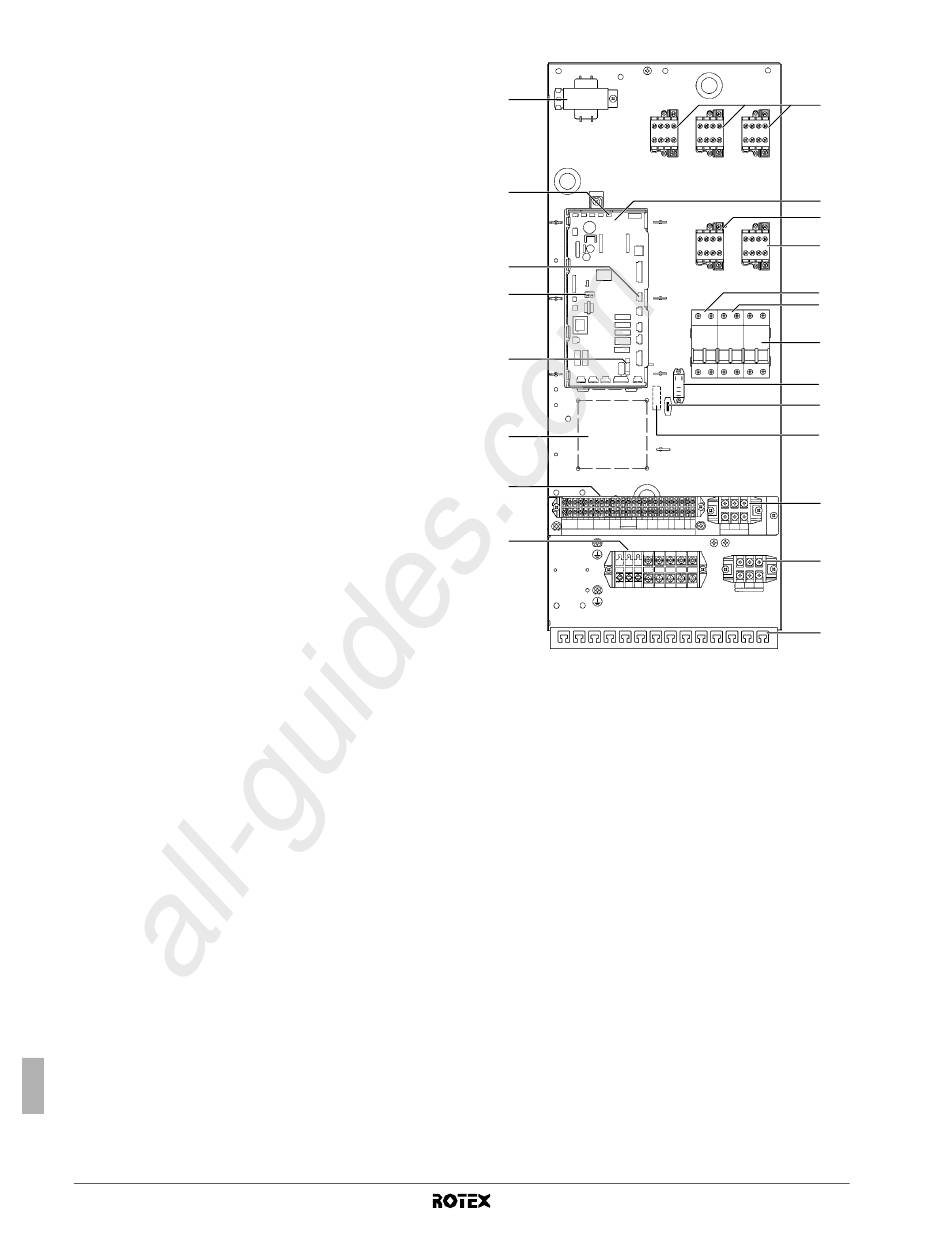

Componentele principale ale cutiei de distribuţie
TR1
K1M
X9A
A1P
X13A
SS2
FU1
9
K4M
A4P
6
X2M
6
X1M
Contactoarele K1M, K2M, K5M şi K6M ale încălzitorului de
rezervă.
Placa principală cu circuite imprimate
Placa principală cu circuite imprimate controlează funcţionarea
unităţii.
Contactorul K3M al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră)
Disjunctorul F2B al încălzitorului auxiliar (numai pentru instalaţii
cu rezervor de apă menajeră)
Disjunctorul protejează încălzitorul auxiliar din rezervorul de apă
menajeră caldă faţă de suprasarcină sau scurtcircuit.
Disjunctorul F1B, F3B al încălzitorului de rezervă
Disjunctorul protejează circuitul electric al încălzitorului de
rezervă împotriva suprasarcinii sau a scurtcircuitului.
Reglete de conexiuni
Regletele de conexiuni permit conectarea uşoară a cablajului de
legătură.
Soclurile de fixare a cablurilor
Soclurile de fixare a cablurilor permit fixarea cablajului de
legătură pe cutia de distribuţie pentru a asigura eliminarea
tensionării.
Reglete de conexiuni X3M, X4M (numai pentru instalaţii cu
rezervor de apă menajeră)
Siguranţa FU1 a plăcii cu circuite imprimate
Comutatorul DIP SS2 asigură 4 comutatoare basculante pentru
configurarea anumitor parametri
"8.1. Prezentarea reglajelor comutatorului basculant" la pagina 23.
Priza X13A primeşte conectorul K3M (numai pentru instalaţii cu
rezervor de apă menajeră caldă).
Unitate interioară pentru sistem de pompă termică aer la apă
1
K2M K5M
2
3
K3M K6M 1
4
5
F2B F3B F1B
5
14
FU2
13
17
X4M
8
8
X3M
7
