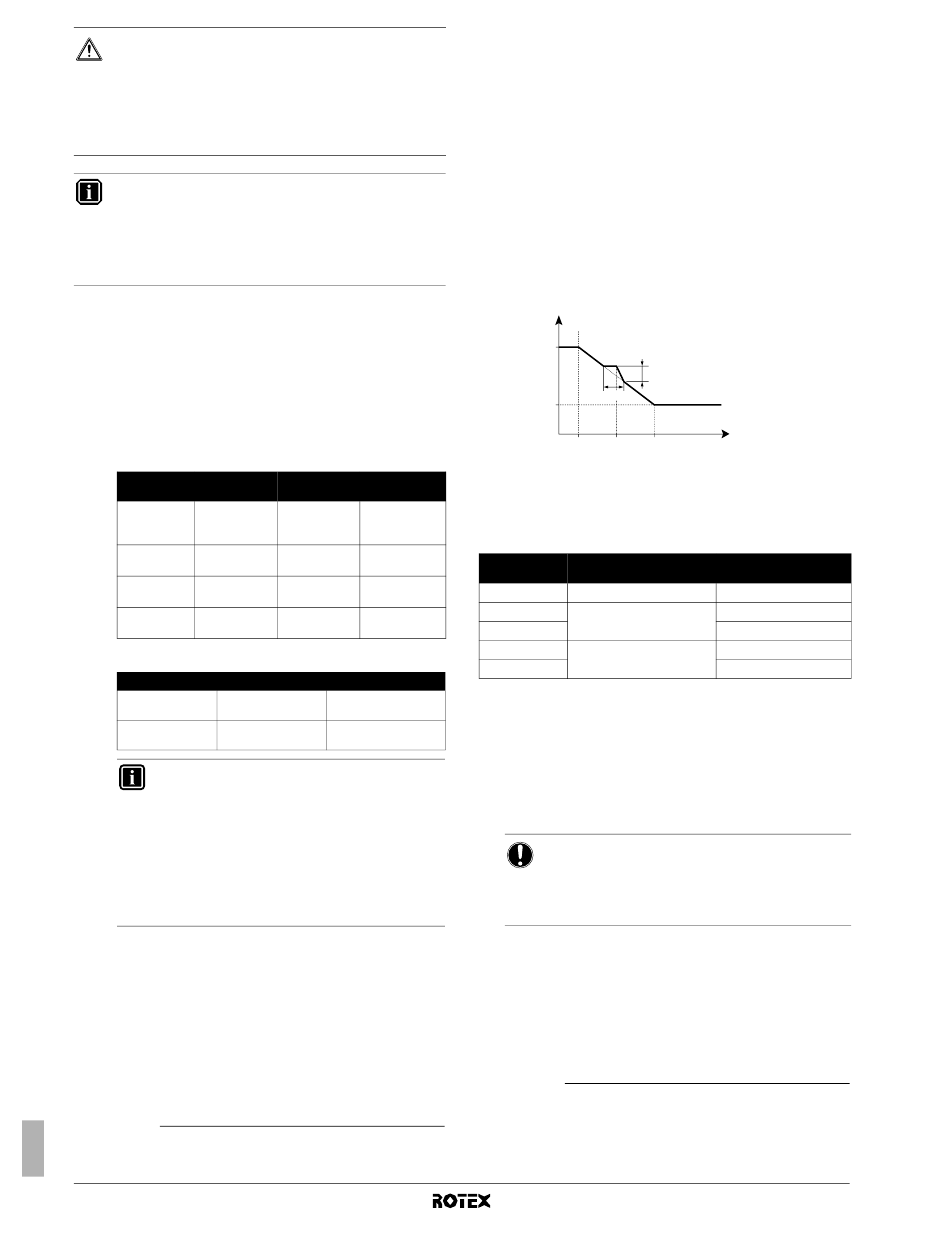

ATTENZIONE
L'installatore ha la responsabilità di assicurare che non si
possa verificare nessuna situazione indesiderata e che
tutte le sicurezze siano installate secondo la legislazione
applicabile.
Rotex declina ogni responsabilità per eventuali danni
dovuti alla mancata osservanza di questa regola.
INFORMAZIONI
Il segnale di autorizzazione X1–X2 può riferirsi solo al
funzionamento bivalente
autorizzazione del riscaldatore di riserva esterno.
Non è possibile utilizzare
contemporaneamente.
[d] Alimentazione a tariffa kWh ridotta/impostazione dipendente
dal clima del valore di scostamento locale
Alimentazione a tariffa kWh ridotta
■ [d-00]
Spegnimento dei
riscaldatori vengono spenti quando si riceve il segnale
dell'alimentazione a tariffa kwh ridotta dell'azienda elettrica.
Se [d-01]=1 o 2 e si riceve il segnale dell'alimentazione
a tariffa kWh ridotta dell'azienda elettrica, verranno disattivati
i seguenti dispositivi.
(1)
Solo per RKHW* :
[d-00] Compressore
0 Disattivazione
(impostazioni forzata
predefinite)
1 Disattivazione
forzata
2 Disattivazione
forzata
3 Disattivazione
forzata
(2)
Solo per RKHTS :
[d-00] Compressore
0 (predefinito) Disattivazione
forzata
2 Disattivazione
forzata
INFORMAZIONI
■
[d-00] le impostazioni 1, 2 e 3 hanno un valore
soltanto se l'alimentazione a tariffa kWh
ridotta è di tipo 1 oppure se l'unità interna
è collegata ad un'alimentazione a tariffa kWh
normale (tramite 30-31 X2M) e il riscaldatore
di riserva e il surriscaldatore non sono
collegati all'alimentazione a tariffa kWh
ridotta.
■
Per l'RKHTS, non selezionare il valore 1 o 3.
■ [d-01] Collegamento dell'unità a un'alimentazione a tariffa
kWh ridotta: definisce se l'unità esterna è collegata o no ad
un'alimentazione a tariffa kWh ridotta.
Se [d-01]=0, l'unità è collegata a un'alimentazione normale
(valore predefinito).
Se [d-01]=1 o 2, l'unità è collegata a un'alimentazione
a tariffa kWh ridotta. In questo caso il collegamento dei fili
richiede una specifica installazione, come illustrato in
"Collegamento a un'alimentazione a tariffa kWh ridotta" a
pagina 22.
(1) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
(2) Applicabile solo per il serbatoio senza surriscaldatore elettrico
incorporato (RKHTS).
Manuale d'installazione
38
All manuals and user guides at all-guides.com
OPPURE al segnale di
entrambe le funzioni
riscaldatori: definisce quali
Riscaldatore
di riserva Surriscaldatore
Disattivazione Disattivazione
forzata forzata
Disattivazione Autorizzata
forzata
Autorizzata Disattivazione
forzata
Autorizzata Autorizzata
Riscaldatore di riserva
Disattivazione forzata
Autorizzata
Quando il parametro [d-01]=1, nel momento in cui viene
inviato il segnale di tariffa kwh ridotta dall'azienda elettrica, il
contatto si apre e l'unità entra in modalità di disattivazione
(3)
forzata .
Quando il parametro [d-01]=2, nel momento in cui viene
inviato il segnale di tariffa kwh ridotta dall'azienda elettrica, il
contatto si chiude e l'unità entra in modalità di disattivazione
(4)
forzata .
Impostazione dipendente dal clima del valore di scostamento locale
L'impostazione in loco dipendente dal clima del valore di
scostamento locale è rilevante solo nel caso che venga selezionato il
set point dipendente dal clima (vedere impostazione in loco "[1] set
point dipendente dal clima" a pagina 27).
■ [d-03] Impostazione dipendente dal clima del valore di
scostamento locale: determina il valore di scostamento del
set point dipendente dal clima con una temperatura esterna
intorno agli 0°C.
T
t
[1-02]
L
R
[1-03]
[1-00] 0°C [1-01]
T Temperatura target dell'acqua
t
T Temperatura esterna
A
R Intervallo
L Valore di scostamento locale
[1-00]~[1-04] Impostazioni in loco applicabili del set point dipendente
dal clima [1].
Intervallo di temperatura
[d-03] esterna (T
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Lettura delle informazioni sull'unità
■ [E-00] Lettura della versione software (esempio: 23)
■ [E-01] Lettura della versione EEPROM (esempio: 23)
■ [E-02] Lettura dell'identificazione del modello di unità
(esempio: 11)
■ [E-03] Lettura della temperatura del liquido refrigerante
■ [E-04] Lettura della temperatura d'ingresso dell'acqua
AVVISO
Le letture [E-03] e [E-04] non vengono aggiornate con
regolarità. Le letture delle temperature vengono
aggiornate solo dopo un nuovo collegamento dei
primi codici delle impostazioni in loco.
(3) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude
e l'unità riprende il funzionamento. È quindi importante lasciare attivata la
funzione di riavvio automatico. Vedere "[3] Riavvio automatico" a
pagina 28.
(4) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre
e l'unità riprende il funzionamento. È quindi importante lasciare attivata
la funzione di riavvio automatico. Vedere "[3] Riavvio automatico" a
pagina 28.
Unità interna per sistema a pompe di calore aria acqua
T
A
Valore di scostamento
) locale
A
—
2
4
2
4
RKHBH/X016BB
