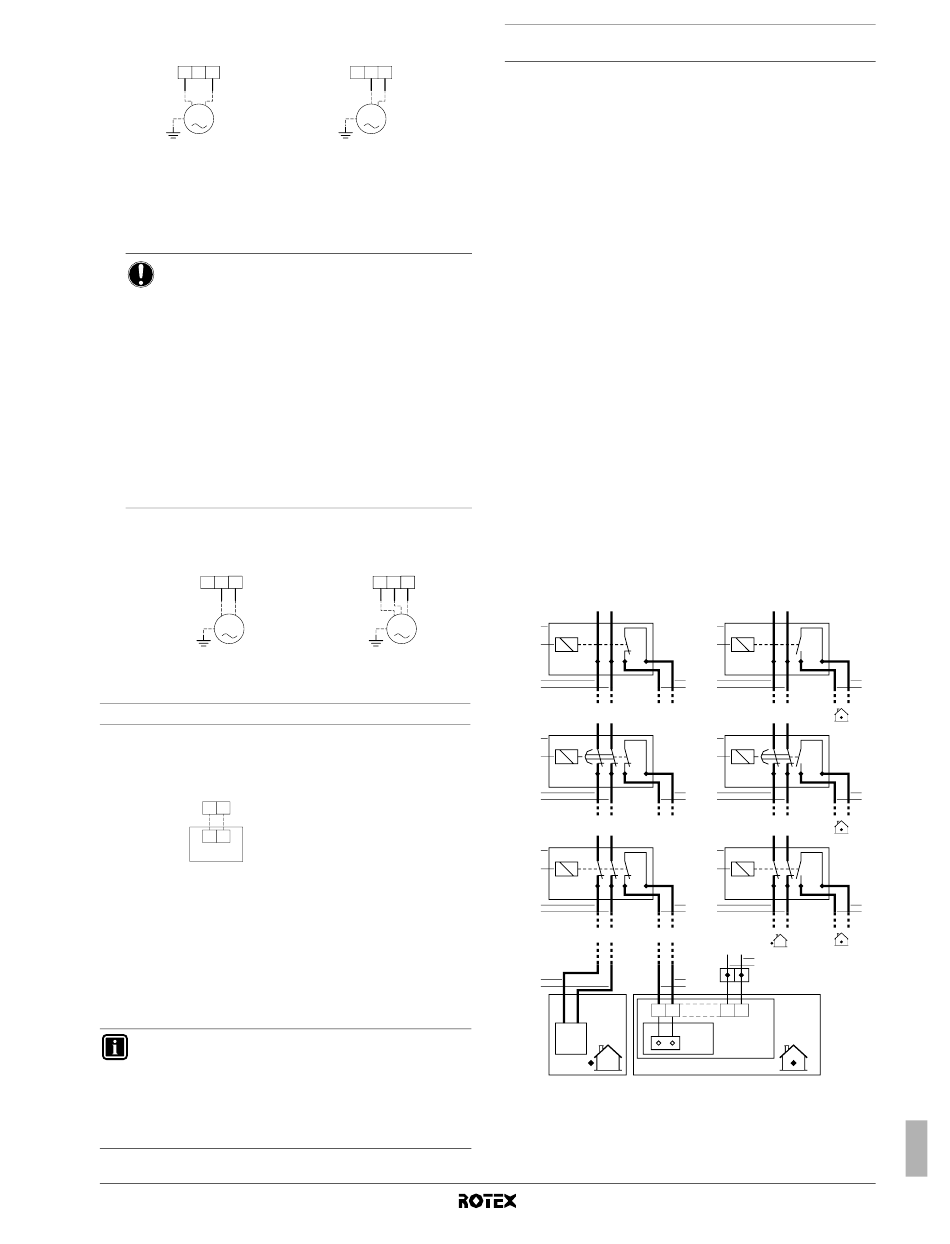

Válvula de 2 vias normalmente
fechada (NC)
X2M 5 6 7
M
NC
2 Utilizando braçadeiras, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Ligação eléctrica da válvula de 3 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
aos terminais correctos, como consta do diagrama de ligações.
AVISO
É possível ligar dois tipos de válvulas de 3 vias. As
ligações eléctricas são diferentes entre eles:
■
Válvula de 3 vias do tipo "2 condutores com
retorno por mola"
A válvula de 3 vias deve ser instalada de maneira
a que, quando estiver em repouso (não activada),
esteja escolhido o circuito de aquecimento
ambiente.
■
Válvula de 3 vias do tipo "SPST (unipolar de
uma apenas direcção), 3 condutores"
A válvula de 3 vias deve ser instalada de forma
a que, quando os bornes dos terminais 9
e 10 recebem corrente, é seleccionado o circuito
de água quente doméstica.
Válvula "2 condutores com
retorno por mola"
X2M 8 9 10
M
2 Utilizando braçadeiras, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Ligação do aquecedor da base da unidade
1 Utilizando o cabo adequado, ligue o cabo de alimentação aos
bornes correctos, como consta do esquema eléctrico que se
segue.
X2M 15a 15
1 2
X1Y
aquecedor da base da unidade
2 Utilizando braçadeiras, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
3 Quando encaminhar para fora os cabos, certifique-se de que
estes não obstruem o encaixe da tampa da unidade de interior.
4 Escolha os valores adequados de regulação local para
o aquecedor da base da unidade. Consulte "[F-02]", "[F-03]"
e "[F-04]" na página 39.
INFORMAÇÕES
O aquecedor da base da unidade só se aplica em
combinação com RRLQ_AA/AB/BA ou em caso de
utilização do kit EKBPHT opcional. A unidade de exterior
RRLQ_CA controla o aquecedor da base da unidade
internamente através da placa de circuito impresso da
unidade de exterior.
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
All manuals and user guides at all-guides.com
Válvula de 2 vias normalmente
aberta (NO)
X2M 5 6 7
M
NO
Válvula "SPST (unipolar de
uma apenas direcção)
3 condutores"
X2M 8 9 10
M
Ligação a uma fonte de alimentação com tarifários
bonificados
Por todo o mundo, as empresas de distribuição de energia eléctrica
esforçam-se por fornecer um serviço fiável a preços competitivos,
sendo frequente a possibilidade de facturação em condições
bonificadas, como sejam: preços por tempo de utilização, preços
sazonais, a Wärmepumpentarif (tarifa para bombas de calor) na
Alemanha e na Áustria, ...
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas – como o tarifário bi-horário
nacional.
Consulte a empresa que lhe fornece energia eléctrica no local onde
equipamento será instalado, para saber se o pode ligar aos sistemas
disponíveis de distribuição de energia com condições tarifárias
bonificadas.
Quando se liga o equipamento a alimentação com um tarifário
bonificado, a empresa distribuidora de energia eléctrica pode:
■
interromper a alimentação do equipamento em certos períodos
de tempo;
■
exigir que o equipamento apenas consuma uma quantidade
limitada de electricidade durante certos períodos de tempo.
A unidade de interior foi concebida para receber um sinal de entrada
que faça com que a unidade comute para o modo de desactivação
forçada. Nesse momento, o compressor da unidade de exterior deixa
de trabalhar.
Tipos possíveis de tarifário bonificado
As ligações e requisitos possíveis, para ligação do equipamento
a uma fonte de alimentação deste género, são apresentados na
imagem que se segue:
[d-01]=1
L N
1
1
S2S
2
3
2 L N
1
S2S
2
3
3 L N
1
2 S2S
3
3
17 18
X40A
1 Caixa de distribuição com tarifário bonificado
2 Receptor que controla o sinal da empresa distribuidora
de energia eléctrica
3 Alimentação da unidade de exterior (consulte o manual
de instalação fornecido com a unidade de exterior)
4 Contacto isento de tensão para a unidade de interior
5 Alimentação no tarifário normal por kWh
[d-01]=2
L N
1
1
S2S
2
4 3 4
2 L N
1
S2S
2
4 3 4
3 L N
1
2 S2S
4 3 4
L N
5
4
30 31 X2M
A1P
Manual de instalação
