In Relation zur anatomischen Untersuchungsregion - das heißt, je
nachdem, ob die rechte oder die linke Schulter untersucht werden soll - ist
es notwendig, die Spule an der geeigneten Grundplatte zu befestigen.
Gehen Sie dazu folgendermaßen vor:
zur Untersuchung der rechten Schulter befestigen Sie die Spule (durch
Drehen der Spule um 180° entlang der vertikalen Achse in Bezug auf die
Untersuchungskonfiguration für die linke Schulter) an der Basis, wie in der
folgenden Abbildung gezeigt; Schieben Sie die Spule in die Basis, bis der
Zapfen vollständig in der Vertiefung eingeführt ist. Schließen Sie die
beiden Spannhebel, um die Spule an der Basis zu befestigen. Vermeiden
Sie dabei unerwünschte Bewegungen.

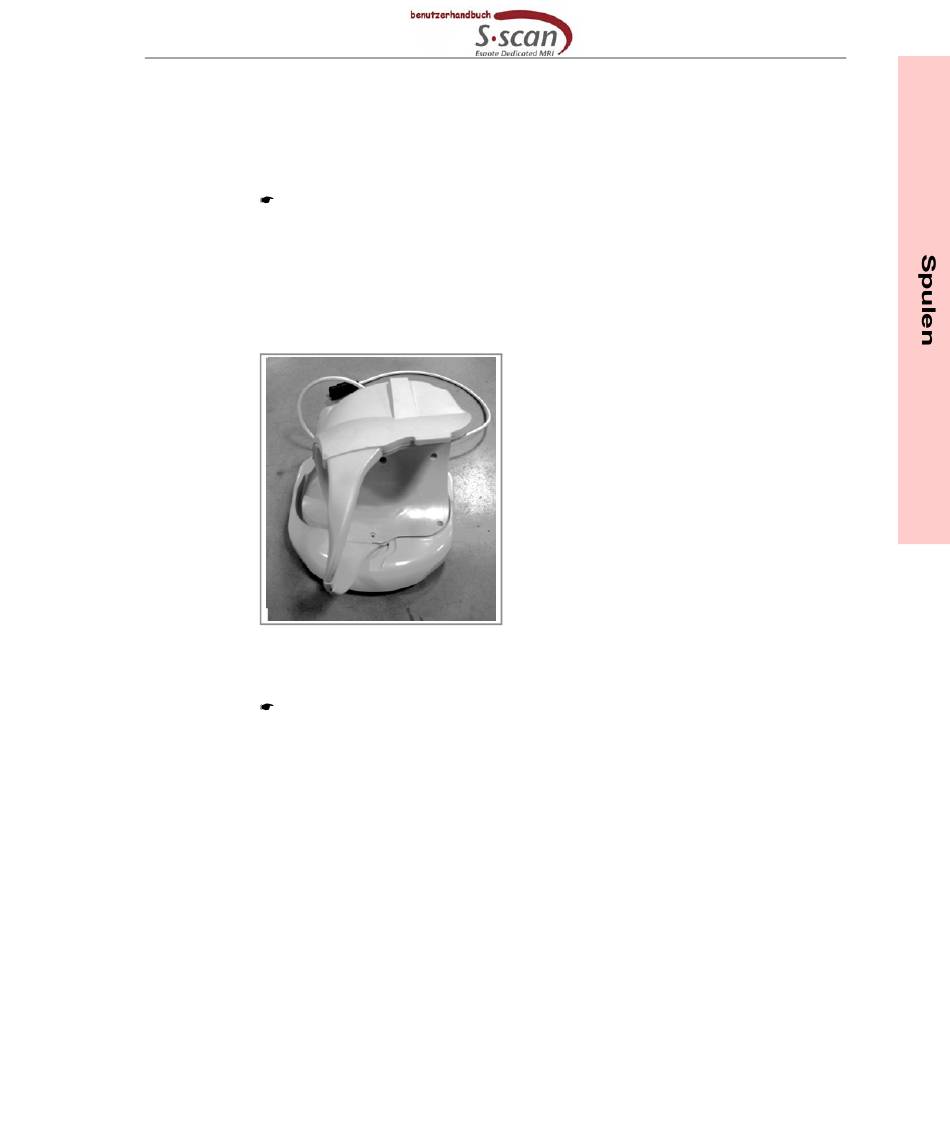

Abb. 8.33 - 3-Kanal-Spule 20 Schulter: Konfiguration für Untersuchung der
rechten Schulter
zur Untersuchung der linken Schulter befestigen Sie die Spule (durch
Drehen der Spule um 180° entlang der vertikalen Achse in Bezug auf die
Untersuchungskonfiguration für die rechte Schulter) an der Basis, wie in
der folgenden Abbildung gezeigt; Schieben Sie die Spule in die Basis, bis
der Zapfen vollständig in der Vertiefung eingeführt ist. Schließen Sie die
beiden Spannhebel, um die Spule an der Basis zu befestigen. Vermeiden
Sie dabei unerwünschte Bewegungen.
