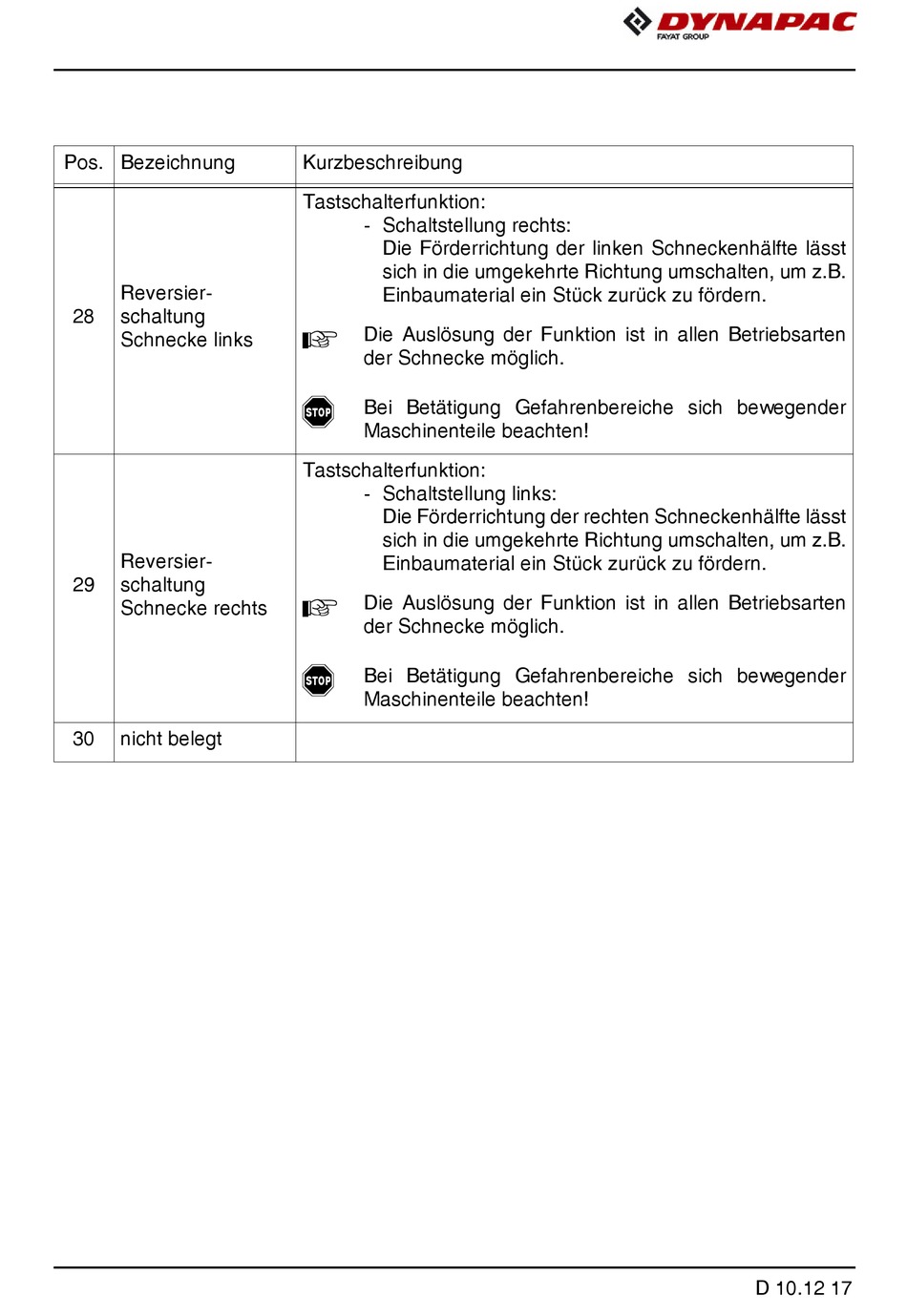

Dynapac F1250CS Bedienung-Wartung Seite 97

Pos. Bezeichnung
Reversier-
28 schaltung
Schnecke links
Reversier-
29 schaltung
Schnecke rechts
30 nicht belegt
Kurzbeschreibung
Tastschalterfunktion:
- Schaltstellung rechts:
Die Förderrichtung der linken Schneckenhälfte lässt
sich in die umgekehrte Richtung umschalten, um z.B.
Einbaumaterial ein Stück zurück zu fördern.
Die Auslösung der Funktion ist in allen Betriebsarten
A
der Schnecke möglich.
Bei Betätigung Gefahrenbereiche sich bewegender
f
Maschinenteile beachten!
Tastschalterfunktion:
- Schaltstellung links:
Die Förderrichtung der rechten Schneckenhälfte lässt
sich in die umgekehrte Richtung umschalten, um z.B.
Einbaumaterial ein Stück zurück zu fördern.
Die Auslösung der Funktion ist in allen Betriebsarten
A
der Schnecke möglich.
Bei Betätigung Gefahrenbereiche sich bewegender
f
Maschinenteile beachten!
D 10.12 17
