Schubrollentraverse, Verstellbar - Dynapac F1250CS Bedienung-Wartung

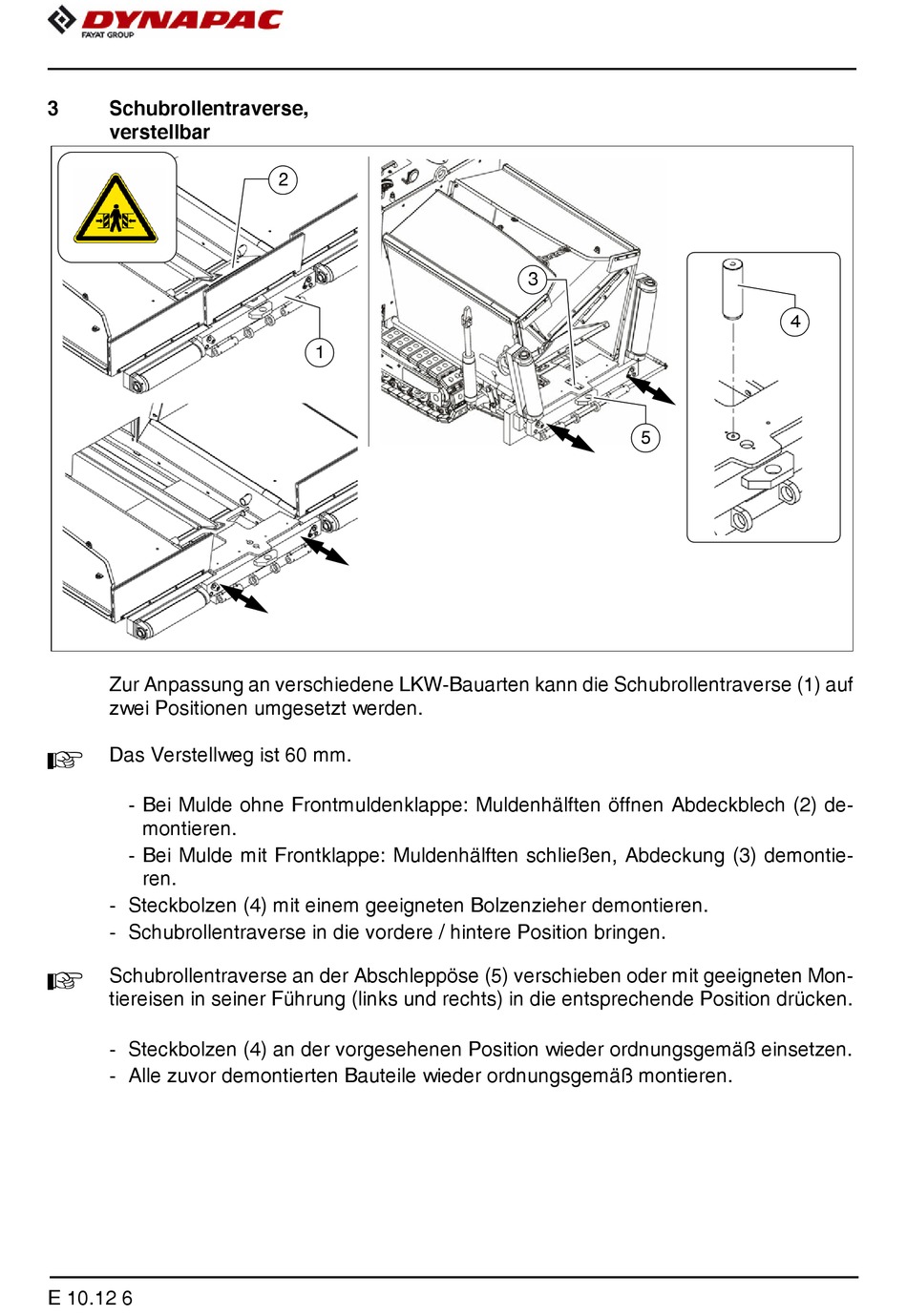

3 Schubrollentraverse,
verstellbar
Zur Anpassung an verschiedene LKW-Bauarten kann die Schubrollentraverse (1) auf
zwei Positionen umgesetzt werden.
Das Verstellweg ist 60 mm.
A
- Bei Mulde ohne Frontmuldenklappe: Muldenhälften öffnen Abdeckblech (2) de-
montieren.
- Bei Mulde mit Frontklappe: Muldenhälften schließen, Abdeckung (3) demontie-
ren.
- Steckbolzen (4) mit einem geeigneten Bolzenzieher demontieren.
- Schubrollentraverse in die vordere / hintere Position bringen.
Schubrollentraverse an der Abschleppöse (5) verschieben oder mit geeigneten Mon-
A
tiereisen in seiner Führung (links und rechts) in die entsprechende Position drücken.
- Steckbolzen (4) an der vorgesehenen Position wieder ordnungsgemäß einsetzen.
- Alle zuvor demontierten Bauteile wieder ordnungsgemäß montieren.
E 10.12 6
2
1
3
5
4
