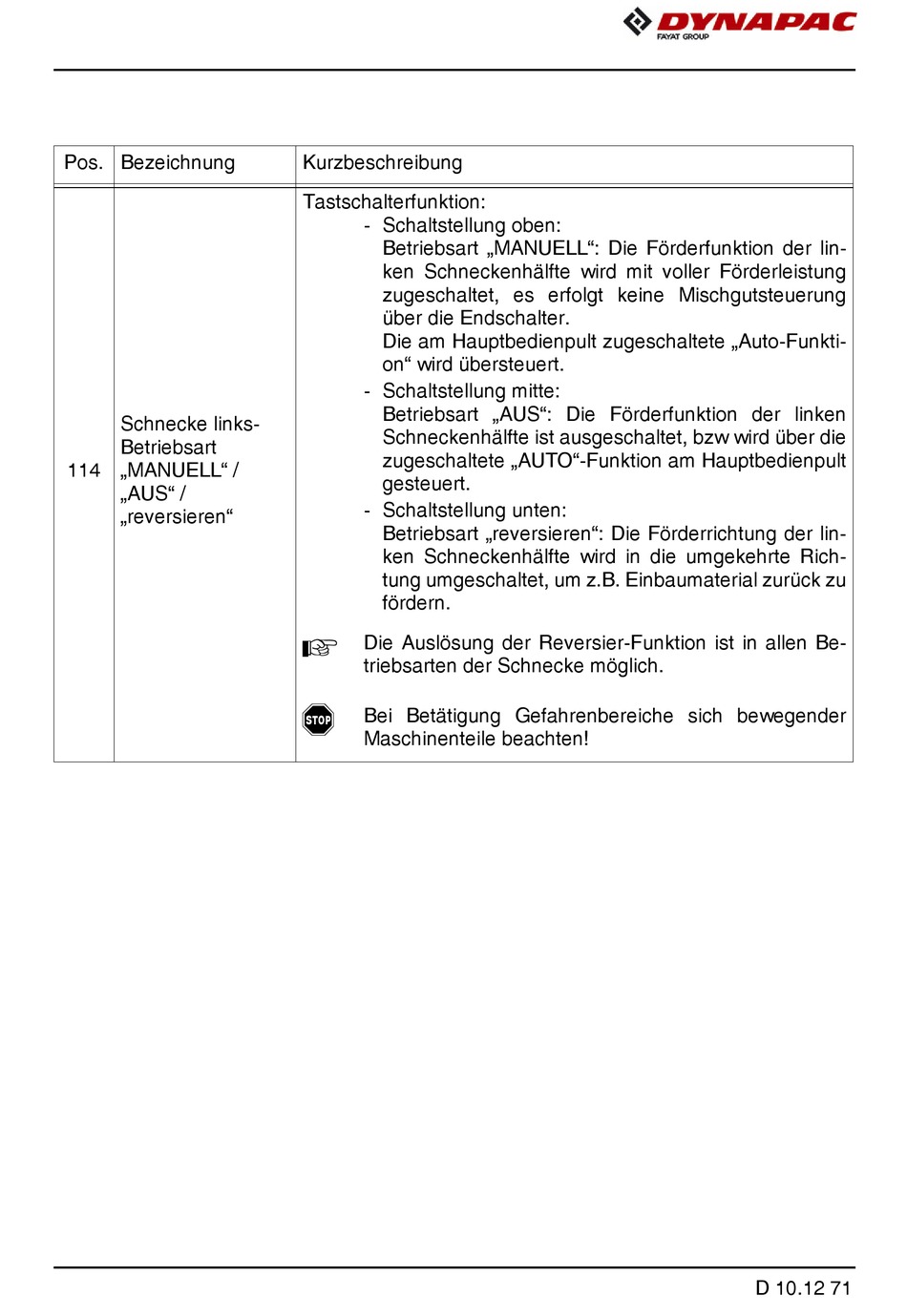

Dynapac F1250CS Bedienung-Wartung Seite 151

Pos. Bezeichnung
Schnecke links-
Betriebsart
114 „MANUELL" /
„AUS" /
„reversieren"
Kurzbeschreibung
Tastschalterfunktion:
- Schaltstellung oben:
Betriebsart „MANUELL": Die Förderfunktion der lin-
ken Schneckenhälfte wird mit voller Förderleistung
zugeschaltet, es erfolgt keine Mischgutsteuerung
über die Endschalter.
Die am Hauptbedienpult zugeschaltete „Auto-Funkti-
on" wird übersteuert.
- Schaltstellung mitte:
Betriebsart „AUS": Die Förderfunktion der linken
Schneckenhälfte ist ausgeschaltet, bzw wird über die
zugeschaltete „AUTO"-Funktion am Hauptbedienpult
gesteuert.
- Schaltstellung unten:
Betriebsart „reversieren": Die Förderrichtung der lin-
ken Schneckenhälfte wird in die umgekehrte Rich-
tung umgeschaltet, um z.B. Einbaumaterial zurück zu
fördern.
Die Auslösung der Reversier-Funktion ist in allen Be-
A
triebsarten der Schnecke möglich.
Bei Betätigung Gefahrenbereiche sich bewegender
f
Maschinenteile beachten!
D 10.12 71
