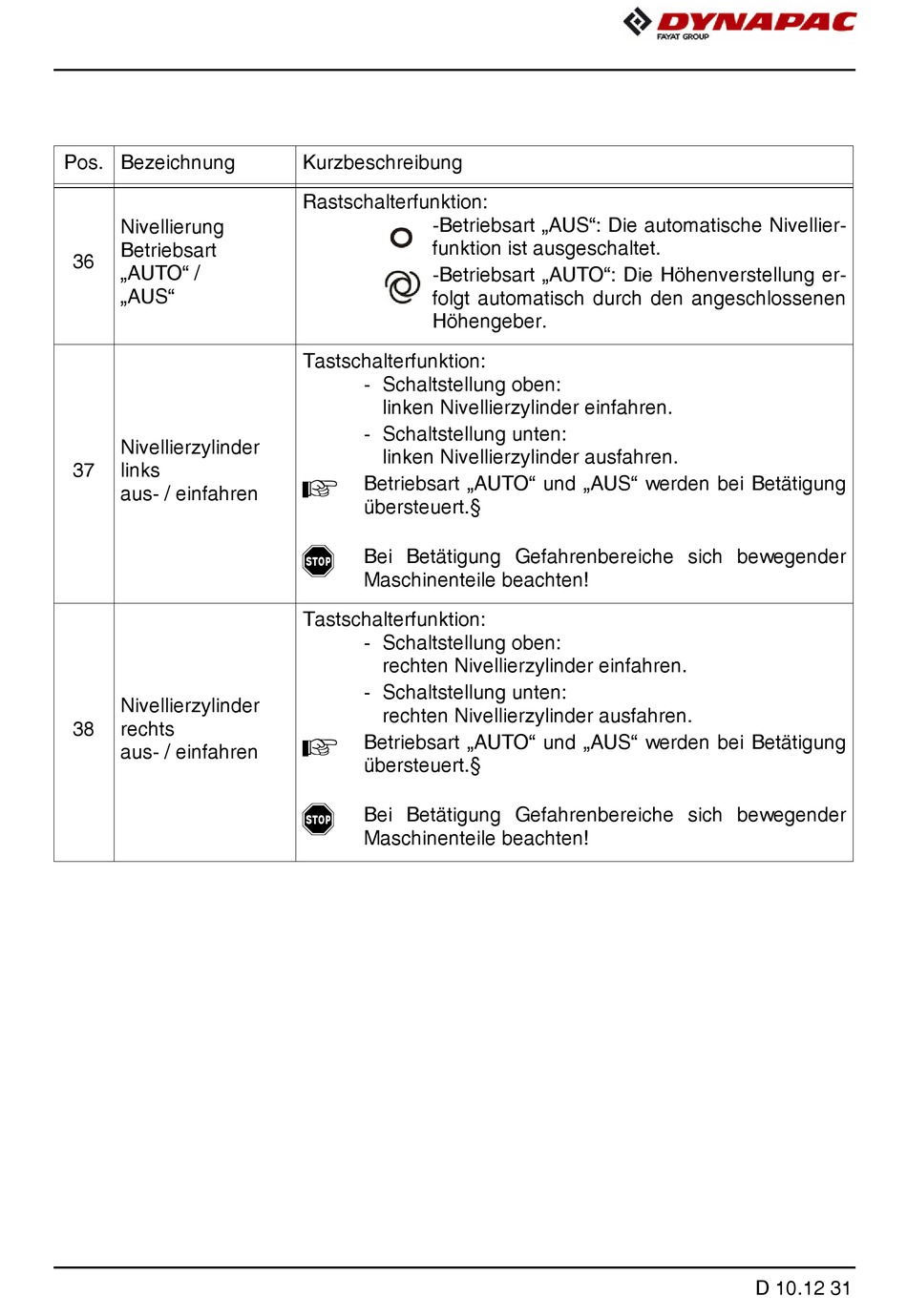

Pos. Bezeichnung
Nivellierung
Betriebsart
36
„AUTO" /
„AUS"
Nivellierzylinder
37
links
aus- / einfahren
Nivellierzylinder
38
rechts
aus- / einfahren
Kurzbeschreibung
Rastschalterfunktion:
-Betriebsart „AUS": Die automatische Nivellier-
funktion ist ausgeschaltet.
-Betriebsart „AUTO": Die Höhenverstellung er-
folgt automatisch durch den angeschlossenen
Höhengeber.
Tastschalterfunktion:
- Schaltstellung oben:
linken Nivellierzylinder einfahren.
- Schaltstellung unten:
linken Nivellierzylinder ausfahren.
Betriebsart „AUTO" und „AUS" werden bei Betätigung
A
übersteuert.§
Bei Betätigung Gefahrenbereiche sich bewegender
f
Maschinenteile beachten!
Tastschalterfunktion:
- Schaltstellung oben:
rechten Nivellierzylinder einfahren.
- Schaltstellung unten:
rechten Nivellierzylinder ausfahren.
Betriebsart „AUTO" und „AUS" werden bei Betätigung
A
übersteuert.§
Bei Betätigung Gefahrenbereiche sich bewegender
f
Maschinenteile beachten!
D 10.12 31
