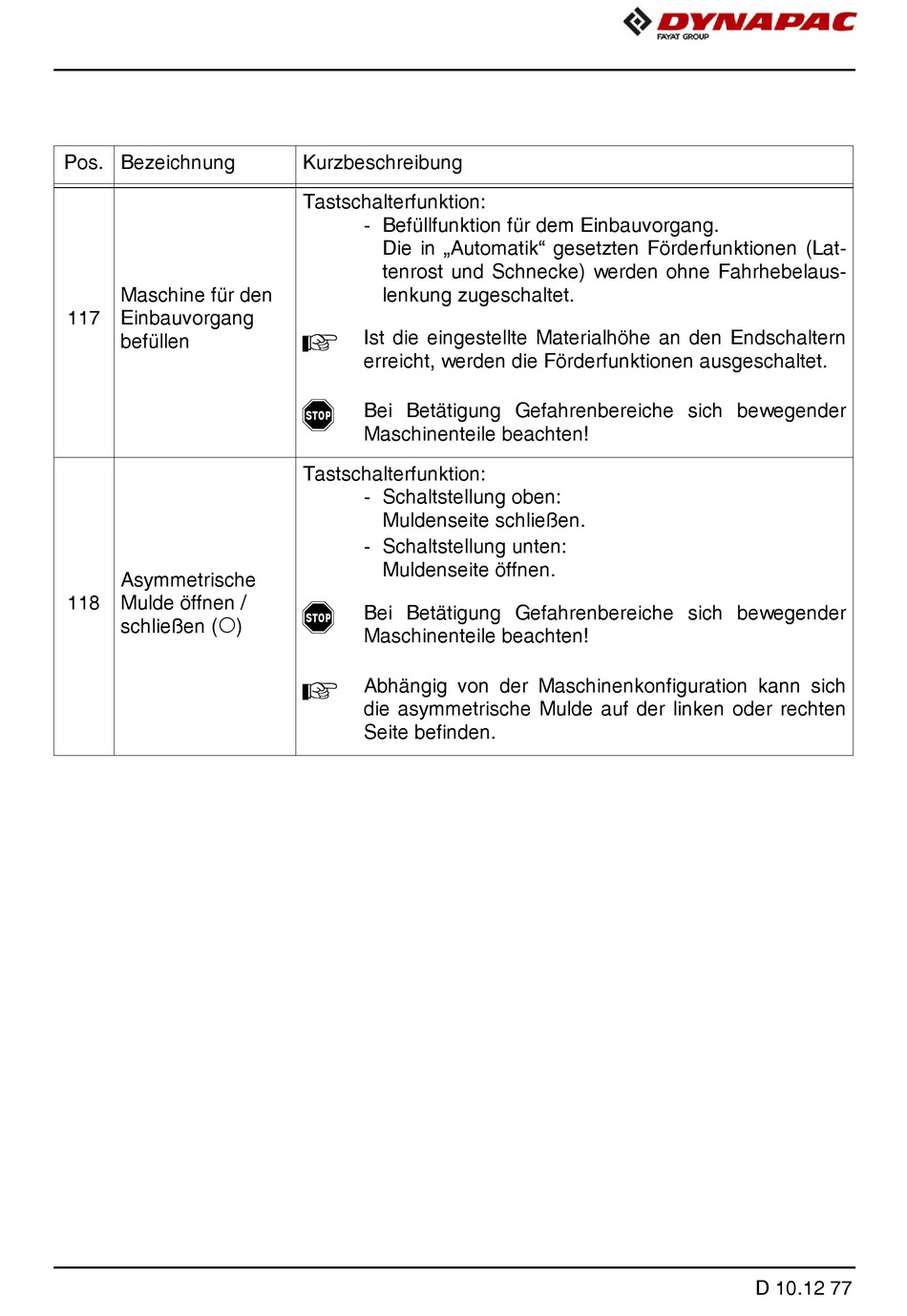

Dynapac F1250CS Bedienung-Wartung Seite 157

Pos. Bezeichnung
Maschine für den
117 Einbauvorgang
befüllen
Asymmetrische
118 Mulde öffnen /
schließen (o)
Kurzbeschreibung
Tastschalterfunktion:
- Befüllfunktion für dem Einbauvorgang.
Die in „Automatik" gesetzten Förderfunktionen (Lat-
tenrost und Schnecke) werden ohne Fahrhebelaus-
lenkung zugeschaltet.
Ist die eingestellte Materialhöhe an den Endschaltern
A
erreicht, werden die Förderfunktionen ausgeschaltet.
Bei Betätigung Gefahrenbereiche sich bewegender
f
Maschinenteile beachten!
Tastschalterfunktion:
- Schaltstellung oben:
Muldenseite schließen.
- Schaltstellung unten:
Muldenseite öffnen.
Bei Betätigung Gefahrenbereiche sich bewegender
f
Maschinenteile beachten!
Abhängig von der Maschinenkonfiguration kann sich
A
die asymmetrische Mulde auf der linken oder rechten
Seite befinden.
D 10.12 77
