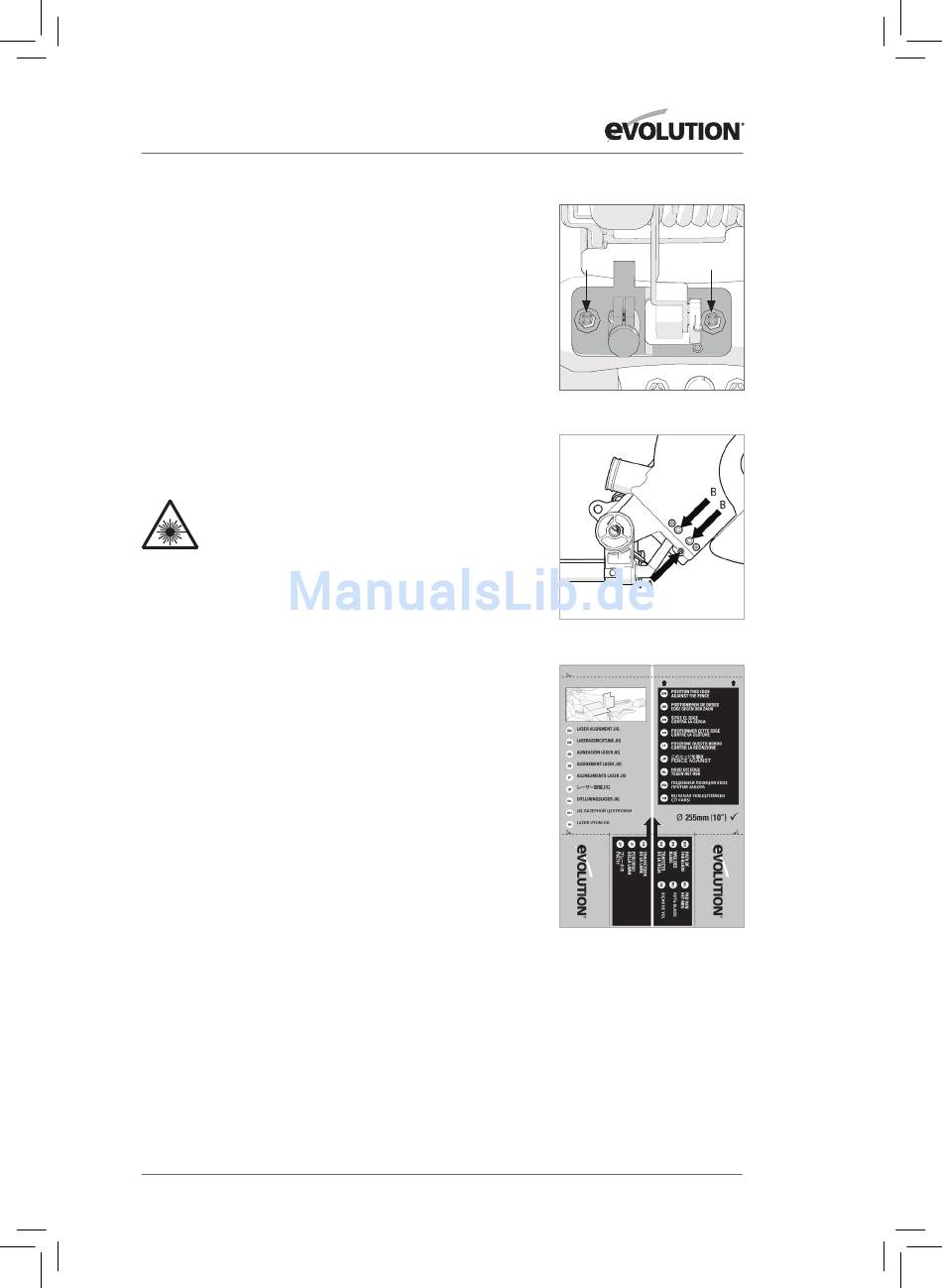

• Lockern Sie die beiden Schrauben. (Abb. 7, c)
• Das Lasermodul kann nun seitlich bewegt werden, um den
Laserstrahl auf die Markierungen im Karton auszurichten.
• Wenn sich der Laserstrahl an der richtigen Stelle befindet,
die beiden Schrauben wieder anziehen.
• Den Vorgang ‚A' wiederholen, um die Ausrichtung erneut
zu kontrollieren.
Anmerkung: Die oben genannten Einstellungen und
Ausrichtungen müssen regelmässig kontrolliert werden,
damit die Genauigkeit des Lasers gewährleistet ist.
Anmerkung: Folgende Warnetiketten können sich auf dieser
Maschine befinden:
LASERSTRAhLUNG -
NiChT iN DEN LASERSTRAhL BLiCKEN
LASERpRODUKT DER KLASSE 2
EINSTELLUNG FÜR LASER
NORDAMERiKA pLUG MODELLE
ACHTUnG: Während dieses Vorgangs darf der Motor nie
gestartet werden.
Das Lasermodul ist in einem "Montageblock" gehalten.
Durch leichtes Lösen der Kreuzschlitzschraube (Abb. 8a) kann
das Lasermodul im "Montageblock" leicht gedreht werden
Dadurch kann der Bediener sicherstellen, dass die projizierte
Laserlinie senkrecht eingestellt ist.
Die zwei (2) Innensechskantschrauben (Abb. 8b) sollten als Paar
betrachtet und justiert werden. Durch sie kann die projizierte
Laserlinie bei Eintritt in den Maschinentisch exakt mit dem Weg
des Sägeblatts ausgerichtet werden.
überprüfung der Laserausrichtung:
• Platzieren Sie die Kartonlaserschablone (im Lieferumfang
enthalten) auf dem Drehtisch (Abb. 8c).
• Senken Sie den Schneidkopf und verfolgen Sie den Weg
des Sägeblatts über die Kartonschablone, indem Sie den
Schneidkopf vorwärts und rückwärts schieben.
• Positionieren Sie den Karton so, dass der "Sägeblattweg",
wie er auf der Schablone markiert ist, exakt mit dem
(c)
Abb. 7
Abb. 8a + 8b
Abb. 8c
