(a)(b)

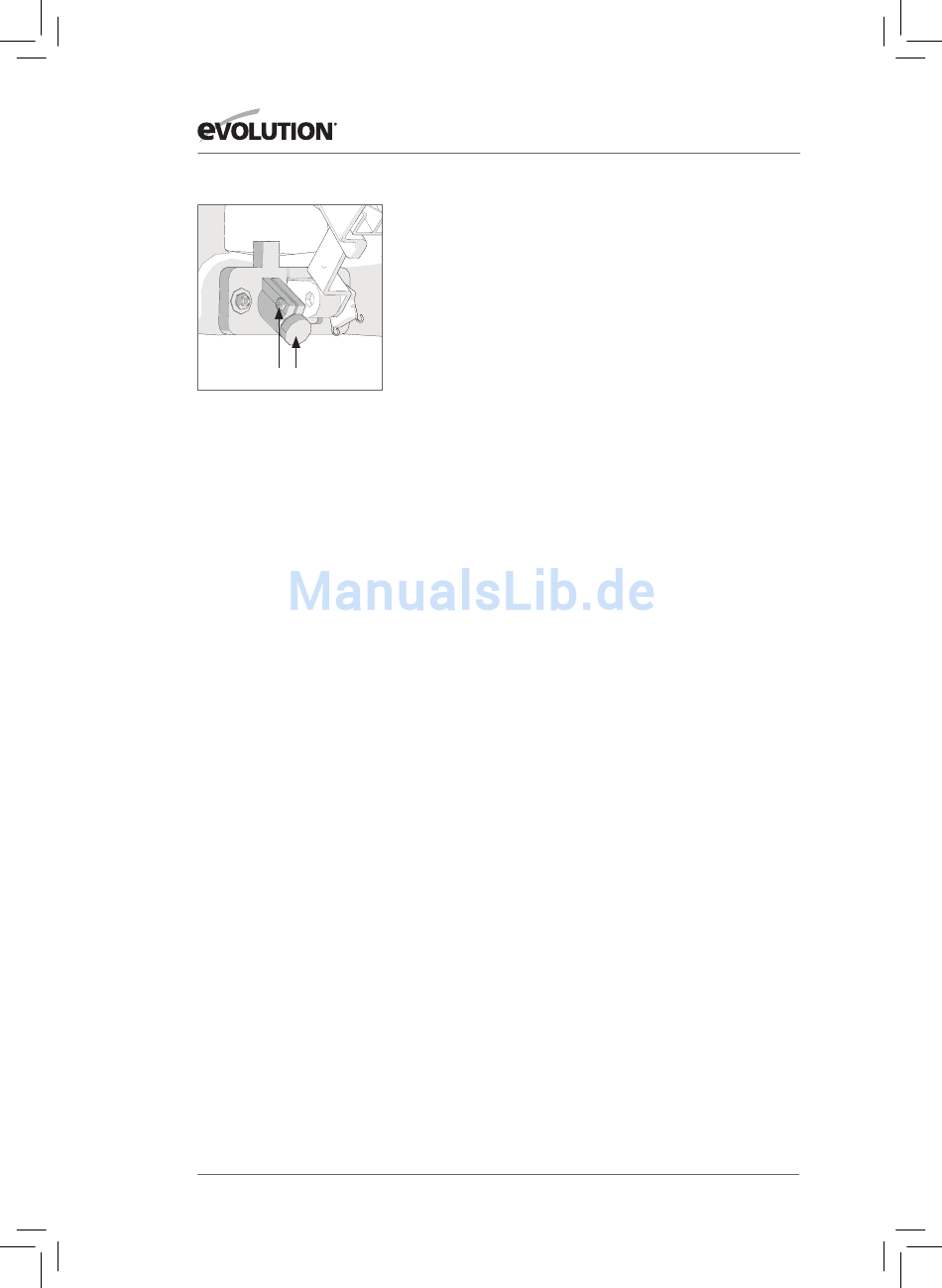

Abb. 6
• Vergewissern Sie sich immer, dass der Laserstrahl nur bei
Werkstücken mit nicht reflektierender Oberfläche verwendet
wird, z. B. für Naturholz oder matte Oberflächen usw.
• Ersetzen Sie das Lasermodul niemals durch einen Laser eines
anderen Typs oder einer anderen Klasse.
• Reparaturen des Lasermoduls dürfen nur von Evolution
Power Tools oder einem zugelassenen Kundendienst
durchgeführt werden. Wenden Sie sich dazu bitte an die
erwähnte Servicestelle.
EiNSTELLUNG FüR LASER
EUROpäiSChE STECKERVARiANTEN
WARnUnG:
Während des Einstellvorgangs darf der Motor
niemals gestartet werden.
Kontrolle der Laserausrichtung:
• Legen Sie ein Stück Karton o. ä. auf den Drehtisch der Maschine.
• Senken Sie den Schneidkopf, während sich der Schlitten in
der hintersten Position befindet, damit die Sägeblattzähne
eine Markierung im Karton hinterlassen können.
• Den Schneidkopf nach oben bewegen lassen und den
gleichen Vorgang wie oben wiederholen, wobei sich der
Schlitten etwa in der Mitte befinden muss.
• Den Vorgang nochmals wiederholen, dieses Mal muss sich der
Schlitten in der vordersten Position befinden.
• Den Laser einschalten, wenn der Schneidkopf angehoben
ist, den Schneidkopf vor- und zurückschieben und dabei
beobachten, ob sich der projizierte Laserstrahl auf einer Linie
mit den zuvor erstellten Markierungen befindet:
• Der Strahl liegt in einer Linie mit den Markierungen = keine
weiteren Massnahmen erforderlich.
• Der Strahl verläuft nicht parallel zu den Markierungen =
Führen Sie Abschnitt A aus.
• Der Strahl verläuft parallel, aber nicht in einer Linie mit den
Markierungen = Führen Sie B aus.
A. Wenn der Laserstrahl nicht parallel mit den
Markierungen verläuft, wie folgt vorgehen:
• Lockern Sie die Klemmschraube (Abb. 6, a)
• Drehen Sie das Lasermodul (Abb. 6, b) vorsichtig, bis die
Linie parallel zu den Markierungen auf dem Karton verläuft.
• Klemmschraube wieder anziehen.
• Die Ausrichtung erneut kontrollieren.
•
• B. Wenn der laserstrahl parallel zu den Markierungen
verläuft, jedoch nicht durch diese hindurch:
