réglage, une échelle angulaire pour la coupe d'onglet est
gravée dans l'embase de la machine.
• Fixer la poignée de fixation pour l'angle de coupe une fois
que l'angle est atteint.
Remarque: Serrer la poignée de fixation pour l'angle de coupe
également lorsqu'une butée positive a été sélectionnée et que le
levier de fixation pour la butée positive est inséré a fait ses preuves.
COUpE iNCLiNéE - iNCLiNAiSON
DE LA TêTE DE COUpE

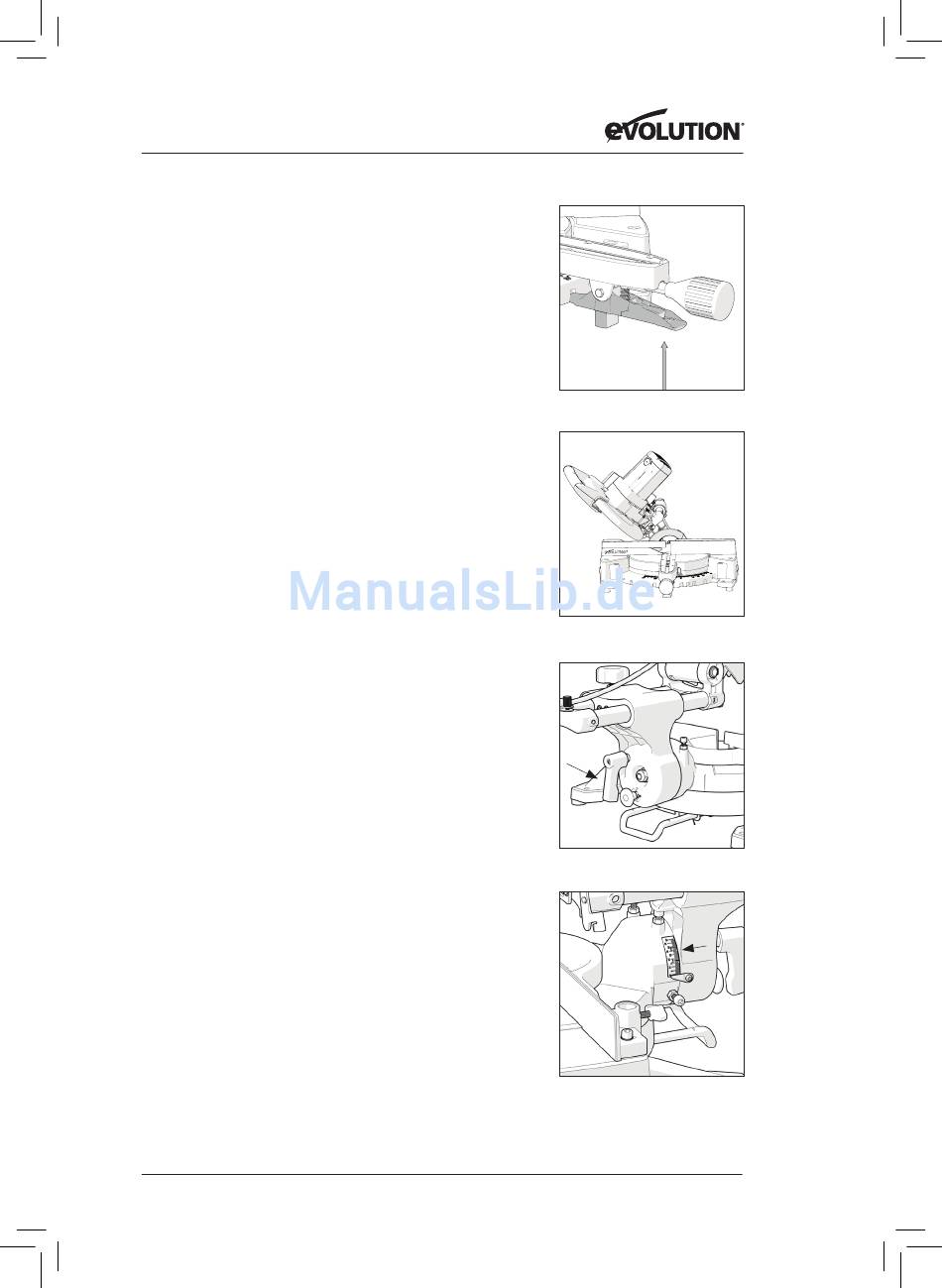

Une coupe inclinée (Fig. 32) est exécutée avec la table rotative
qui est mise sur un angle de coupe de 0°.
Remarque : la découpe supérieure de la butée doit
éventuellement être adaptée pour créer un écart pour
le mouvement de la tête de coupe.
La tête de coupe peut être inclinée d'un angle normal de 0°
(position verticale) jusqu'à un angle maximal de 45° par rapport à
la verticale, mais uniquement du côté gauche. Les coupes inclinées
sont possibles avec ou sans utilisation du système de chariot.
incliner la tête de coupe vers la gauche:
• Desserrer l'élément de fixation pour l'angle d'inclinaison.
(Fig. 33)
• Incliner la tête de coupe à l'angle requis. Une échelle angulaire
est mise en place comme aide pour le réglage. (Fig. 34)
• Serrer l'élément de fixation pour l'angle d'inclinaison lorsque
l'angle souhaité a été sélectionné.
Remarque: L'élément de fixation pour l'angle d'inclinaison est
monté sur ressort. Cela permet de le repositionner sur la vis de
service. Un nouveau réglage peut être nécessaire pour éviter
une gêne avec d'autres pièces de la machine lorsque des angles
de coupe déterminés sont sélectionnés.
Nouveau réglage :
Soulever le levier et le tourner à une position appropriée.
Lâcher le levier.
Lors de la coupe, se tenir du côté gauche de la poignée.
Lorsque la coupe est terminée:
• Relâcher l'interrupteur Marche/Arrêt mais tenir les mains en
position jusqu'à ce que la lame de scie soit complètement à
l'arrêt.
• Attendre jusqu'à ce que la tête de coupe ait atteint sa
Fig. 31
Fig. 32
Fig. 33
Fig. 34
