ANGOLO Di iNCLiNAZiONE (0° E 45°)
Regolazione a 0° della battuta dell'angolo di inclinazione
• Accertarsi che la testina di taglio si trovi sempre nella
posizione di bloccaggio più bassa e che il perno di arresto sia
completamente scattato in posizione. (vedi Fig. 19)
• Accertarsi che la testina di taglio poggi verticalmente
contro la rispettiva battuta e che l'indicatore dell'angolo di
inclinazione indichi sulla scala graduata 0°. (Fig. 12)
• Posizionare la squadra graduata sul tavolo, facendo in modo
che l'estremità corta poggi sul tavolo e l'altra estremità sulla
lama di taglio (non sulle punte TCT). (Fig. 13)
• Se la lama di taglio non si trova a un'angolazione di 90°
rispetto al tavolo, è necessario adattare il tavolo.
• Allentare l'impugnatura di arresto dell'angolo di inclinazione
e ribaltare la testina di taglio verso sinistra.
• Allentare il dado di arresto della vite di regolazione
dell'angolo di inclinazione. (Fig. 14)
• Ruotare la vite verso l'interno e verso l'esterno mediante
una chiave esagonale per regolare l'angolazione della lama
di taglio.
• Riportare la testina di taglio in posizione verticale e
controllare l'angolazione mediante la squadra graduata.
• Ripetere le suddette fasi fino al raggiungimento
dell'angolazione corretta.
• Serrare nuovamente a fondo il dado di arresto della vite di
regolazione dell'angolo di inclinazione.
Regolazione a 0° dell'indicatore dell'angolo di inclinazione
Nota: L'utente deve assicurarsi che la lama di taglio sia
esattamente perpendicolare al tavolo quando la testina di
taglio si trova in posizione verticale e in corrispondenza della
rispettiva battuta.
• Se l'indicatore non è esattamente allineato al contrassegno
di 0° del misuratore di angolazione, è necessario effettuare
un adattamento.
• Allentare la vite dell'indicatore dell'angolo di inclinazione
mediante un cacciavite a croce n. 2. (Fig. 15)
• Regolare l'indicatore dell'angolo di inclinazione in modo
che sia esattamente allineato al contrassegno di 0°.
• Serrare nuovamente a fondo la vite.

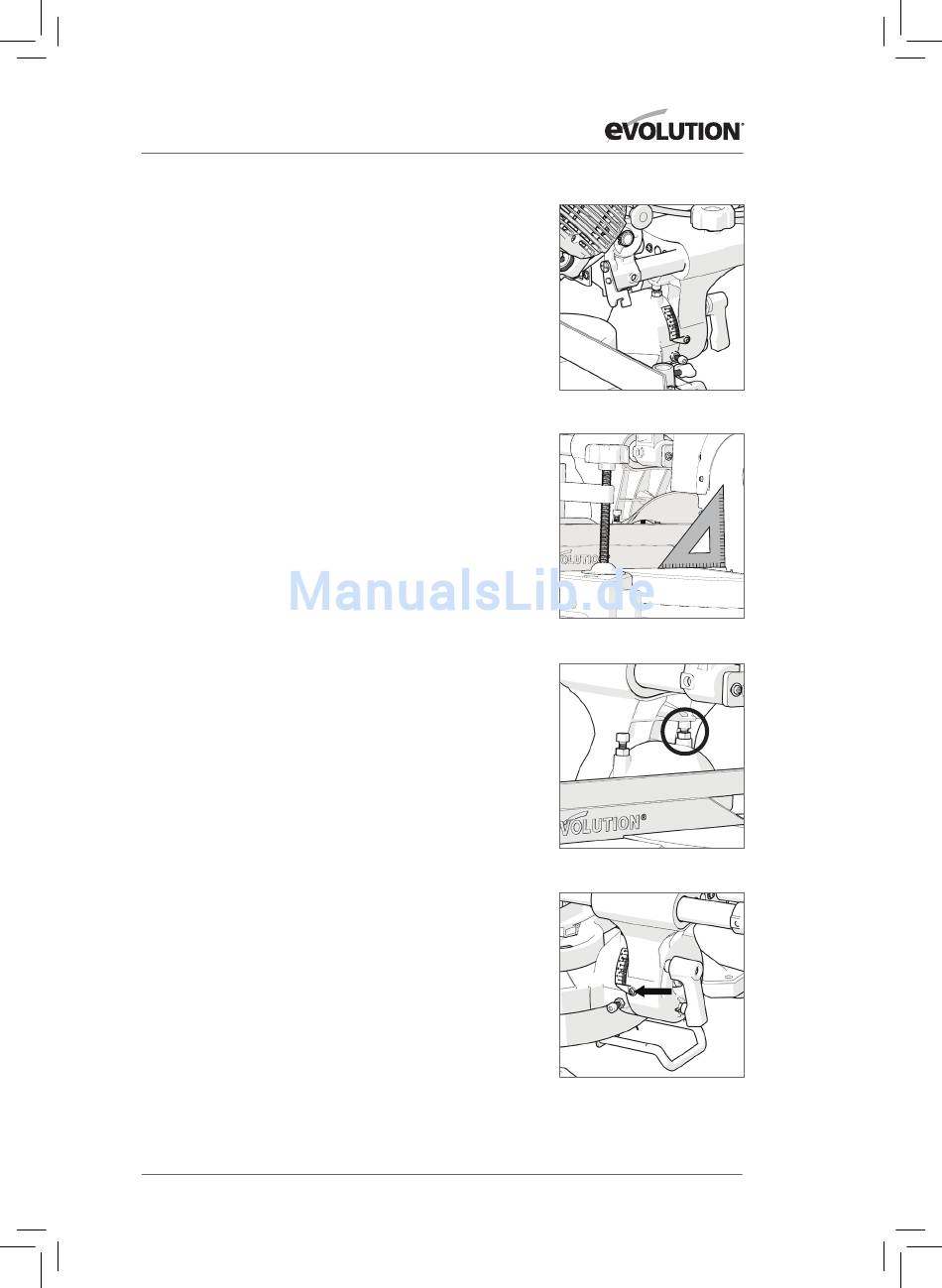

Fig. 12
Fig. 13
Fig. 14
Fig. 15
