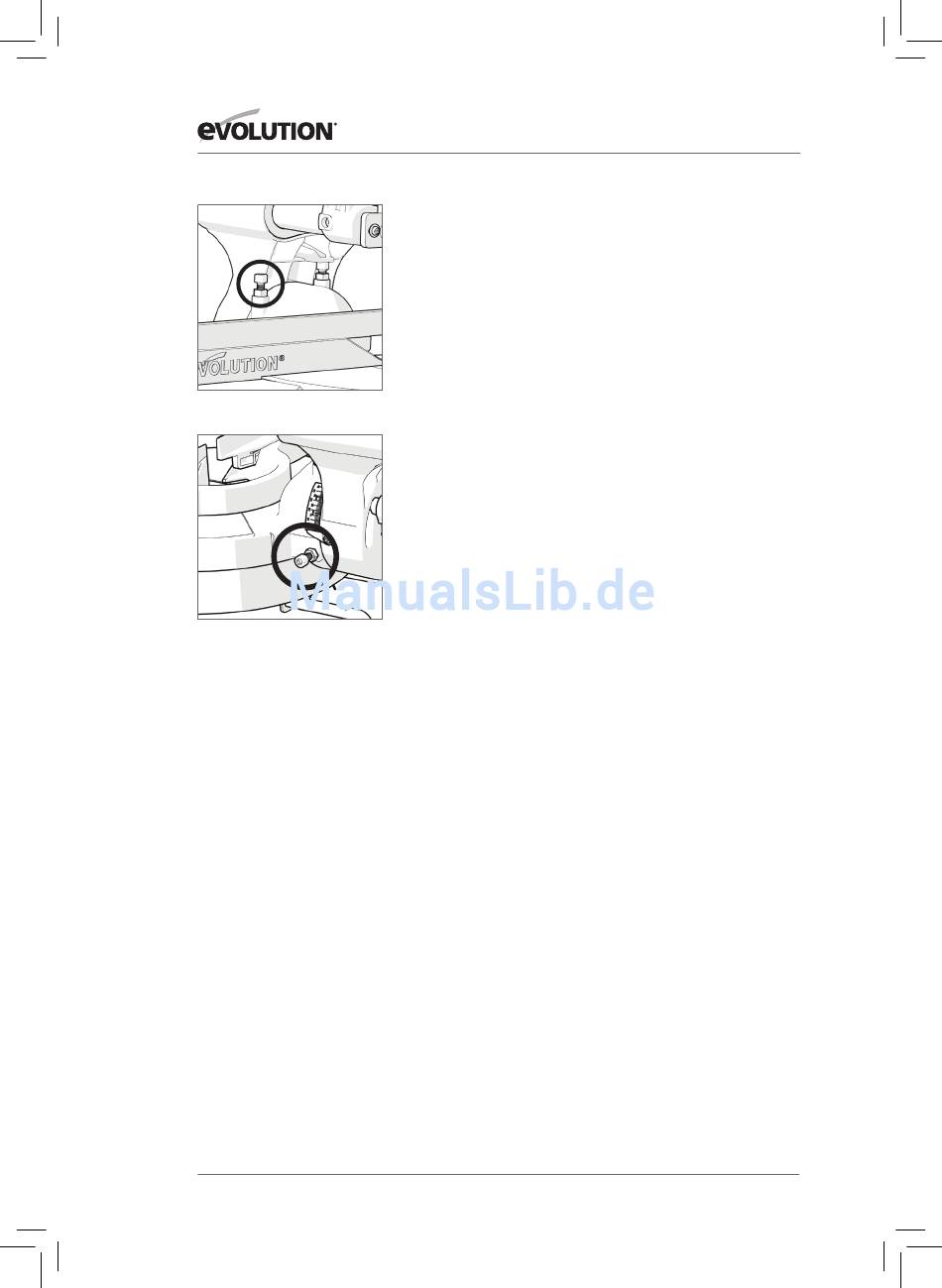

Fig. 16
Fig. 17
La testa di taglio può essere inclinata (solo sul lato sinistro) e fissata a un angolo di molatura di
33,9°. La tavola rotante può essere impostato a 31,6° angolo Mitre al lato sinistro o destro. Per
controllare l'angolo a 33,9°, l'operatore dovrà usare un goniometro con nonio (non in dotazione).
per controllare il fermo dell'angolo di molatura a 33,9°:
• Sganciare la spina di modanatura (vedere in Operazioni)
• Allentare l'impugnatura di blocco della molatura e inclinare la testa di taglio fino alla posizione di 33,9°.
• Far scorrere il goniometro con nonio in posizione, con un braccio appoggiato sul piano rotante
e l'altro appoggiato sulla lama inclinata.
• Eseguire la lettura dell'angolo.
Se è necessaria una regolazione:
• Allentare il dado di blocco sulla vite di regolazione a 33,9°.
• Usare una chiave esagonale per calibrare la vite di regolazione verso l'interno o l'esterno, secondo
necessità (Fig. 17).
• Una volta ottenuta la regolazione corretta, fissare la vite di regolazione stringendo il dado di blocco.
Allineamento della battuta
• La battuta deve essere allineata a 90° (angolo retto)
• La tavola rotante deve essere regolata a un angolo obliquo di ' 0°' .
• La battuta è fissata mediante due viti a brugola, situate su entrambi i lati della battuta in fessure
allungate. (Fig.18)
Regolazione a 45° della battuta dell'angolo di inclinazione
• Allentare l'impugnatura di arresto dell'angolo di inclinazione
e ribaltare completamente la testina di taglio verso sinistra
finché poggia contro la battuta di 45°.
• Verificare mediante la squadra graduata se la lama di taglio si
trova a un'angolazione di 45° rispetto al tavolo (non collocare
la squadra graduata sulle punte TCT).
• Se la lama di taglio non è allineata in modo preciso,
è necessario effettuare un adattamento.
• Riportare la testina di taglio in posizione verticale.
• Allentare il dado di arresto della vite di regolazione
dell'angolo di inclinazione a 45°.
• Se necessario, ruotare la vite verso l'interno o verso l'esterno
mediante una chiave esagonale. (Fig. 16)
• Ribaltare la testina di taglio nella posizione di 45° e
controllare nuovamente l'orientamento mediante la
squadra graduata.
• Ripetere le suddette fasi fino al raggiungimento
dell'angolazione corretta.
• Una volta terminato l'allineamento, serrare a fondo il dado di
arresto della vite di regolazione.
MODANATURA
